User's Manual

11

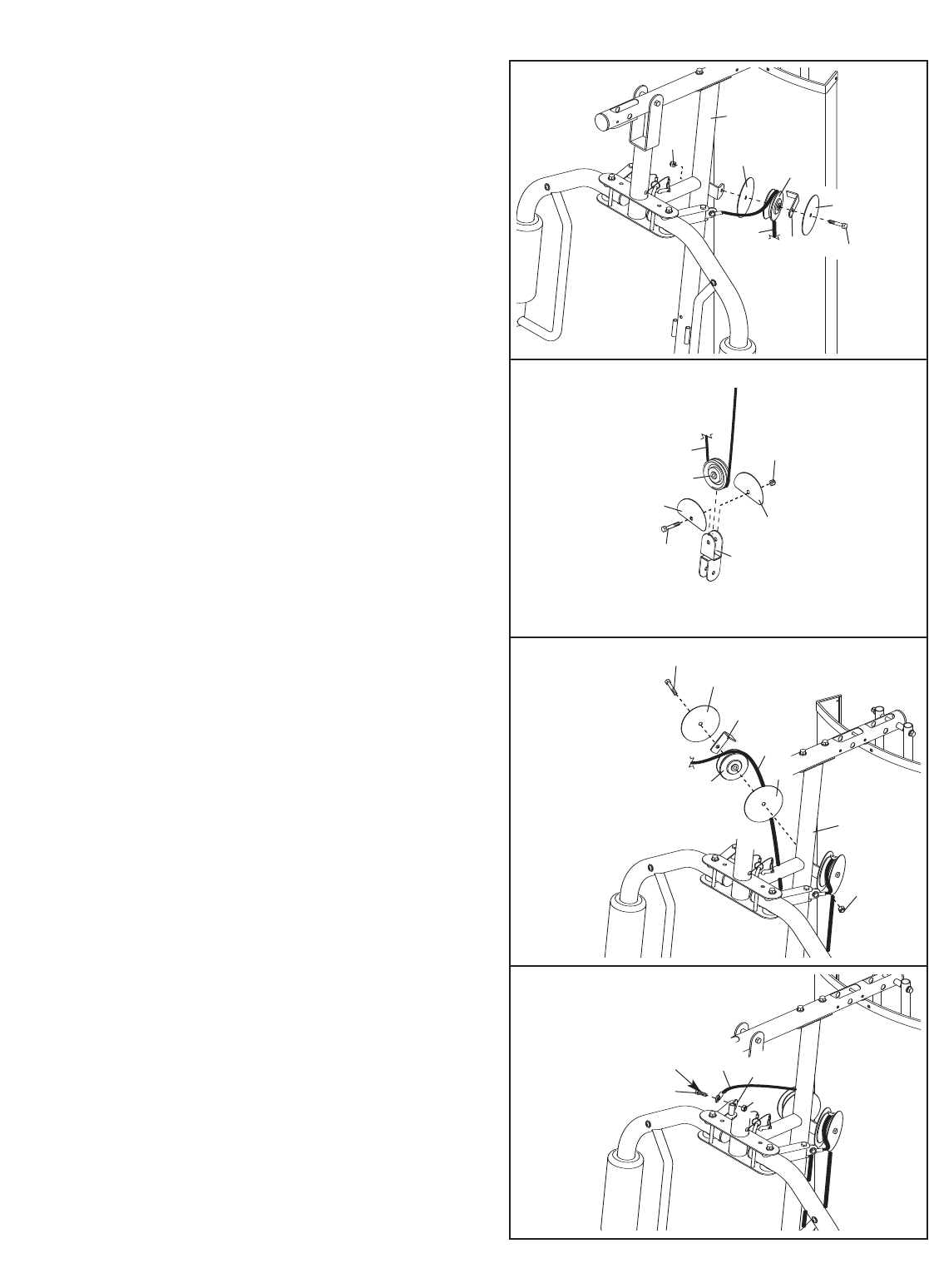

14. Posizionare il Cavo Braccio (54) su una
Puleggia a “V” (46). Montare la Puleggia a “V”,
u
n Fermacavo Grande (50), due Protezioni (41)
al Montante (3) usando un Bullone a Testa
B
ombata da M10 x 62mm (75) e un Contro-
dado in Nylon da M10 (56). Verificare che il
Fermacavo sia posizionato in modo tale da
mantenere il Cavo nella scanalatura della
Puleggia a “V”.
16. Posizionare il Cavo Braccio (54) su una
Puleggia a “V” (46). Montare la Puleggia a “V”,
un Fermacavo Grande (50), e due Protezioni
(41) al Montante (3) usando un Bullone a Testa
Bombata da M10 x 62mm (75) e un Dado
Autobloccante in Nylon da M10 (56).
Verificare
che il Fermacavo sia posizionato in modo
tale da mantenere il Cavo nella scanalatura
della Puleggia a “V”.
17.
Lubrificare il Bullone con Collare da M8 x
19mm (65). Collegare il Cavo Braccio (54) al
Perno Cavo (39) indicato con un Bullone e un
Dado Autobloccante in Nylon da M8 (58).
V
erificare che il Cavo possa ruotare facil-
mente attorno al Bullone.
15. Incanalare il Cavo Braccio (54) sotto una
Puleggia da 90mm (48). Montare la Puleggia e
due Protezioni Semicircolari (43) ad una Staffa
ad “U” Doppia (63) con un Bullone a Testa
Bombata da M10 x 45mm (81) e un Contro-
dado in Nylon da M10 (56).
Verificare che le
Protezioni Semicircolari siano all'esterno
della Doppia Staffa ad “U” come indicato.
56
3
46
50
41
75
54
41
14
48
43
43
63
81
56
54
15
16
17
56
3
54
46
50
41
75
41
58
65
54
39
Lubrificare
