User's Manual

10

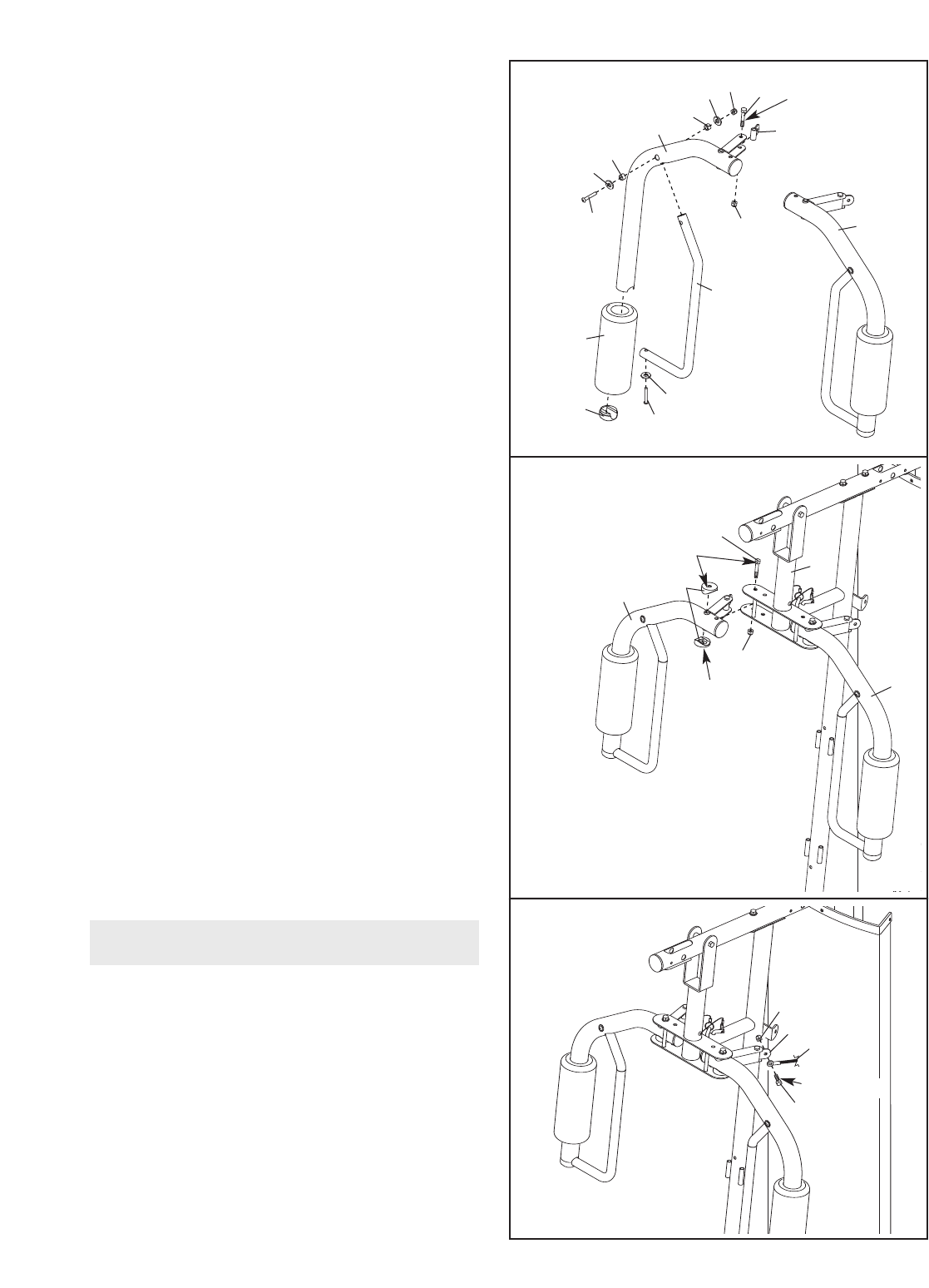

11. Lubrificare un Bullone a Testa Bombata da M10
x 52mm (66). Montare un Perno Cavo (39) al
B
raccio Destro (9) con un Bullone e un Dado
Autobloccante in Nylon da M10 (56).
Non ser-
r
are eccessivamente il Dado Autobloccante;
il Perno Cavo deve poter ruotare facilmente.
Inumidire con acqua saponata l'interno del
Rullo in Gommapiuma Grande (42). Inserire il
Rullo in Gommapiuma Grande sul Braccio
Destro (9).
Montare l'estremità superiore della Maniglia
(11) al Braccio Destro (9) con un Bullone a
Testa Bombata da M10 x 72mm (85), due Ron-
delle da M10 (57), due Spaziatori da 12mm
(52) e un Dado Autobloccante in Nylon da M10
(56).
Attendere prima di serrare il Bullone a
Testa Bombata.
Inserire il Cappuccio della Maniglia (31) nel
Braccio Destro (9). Montare l'estremità inferiore
della Maniglia (11) al Braccio Destro con un
Bullone a Testa Bombata da M10 x 40mm (77)
e una Rondella Grande da M10 (80). Serrare il
Bullone a Testa Bombata da M10 x 78mm
(85).
Montare il Braccio Sinistro (10) allo stesso
modo.
12. Lubrificare il Bullone da M10 x 90mm (67) e
due Boccole Braccio (44). Montare il Braccio
Destro (9) al Perno Telaio (5) con il Bullone, le
due Boccole del Braccio e un Dado
Autobloccante in Nylon da M10 (56). Non ser-
rare eccessivamente il Dado Autobloccante;
il Braccio Destro deve poter ruotare facil-
mente.
Montare il Braccio Sinistro (10) al Perno
Telaio (5) nello stesso modo.
13. Consultare il DIAGRAMMA DEI CAVI a pagi-
na 20 quando vengono montati i cavi e per
individuare i cavi.
Individuare il Cavo Braccio (54).
Lubrificare il
Bullone con Collare da M8 x 19mm (65).
Collegare il Cavo al Perno Cavo (39) indicato
con un Bullone con Collare e un Dado
Autobloccante in Nylon da M8 (58).
Verificare
che il Cavo possa ruotare facilmente attorno
al Bullone con Collare.
11
12
11
10
39
31
77
80
66
52
52
5
7
85
56
56
57
9
10
42
9
44
56
5
67
58
65
54
39
13
Montaggio del Cavo
Lubrificare
Lubrificare
Lubrificare
Lubrificare
