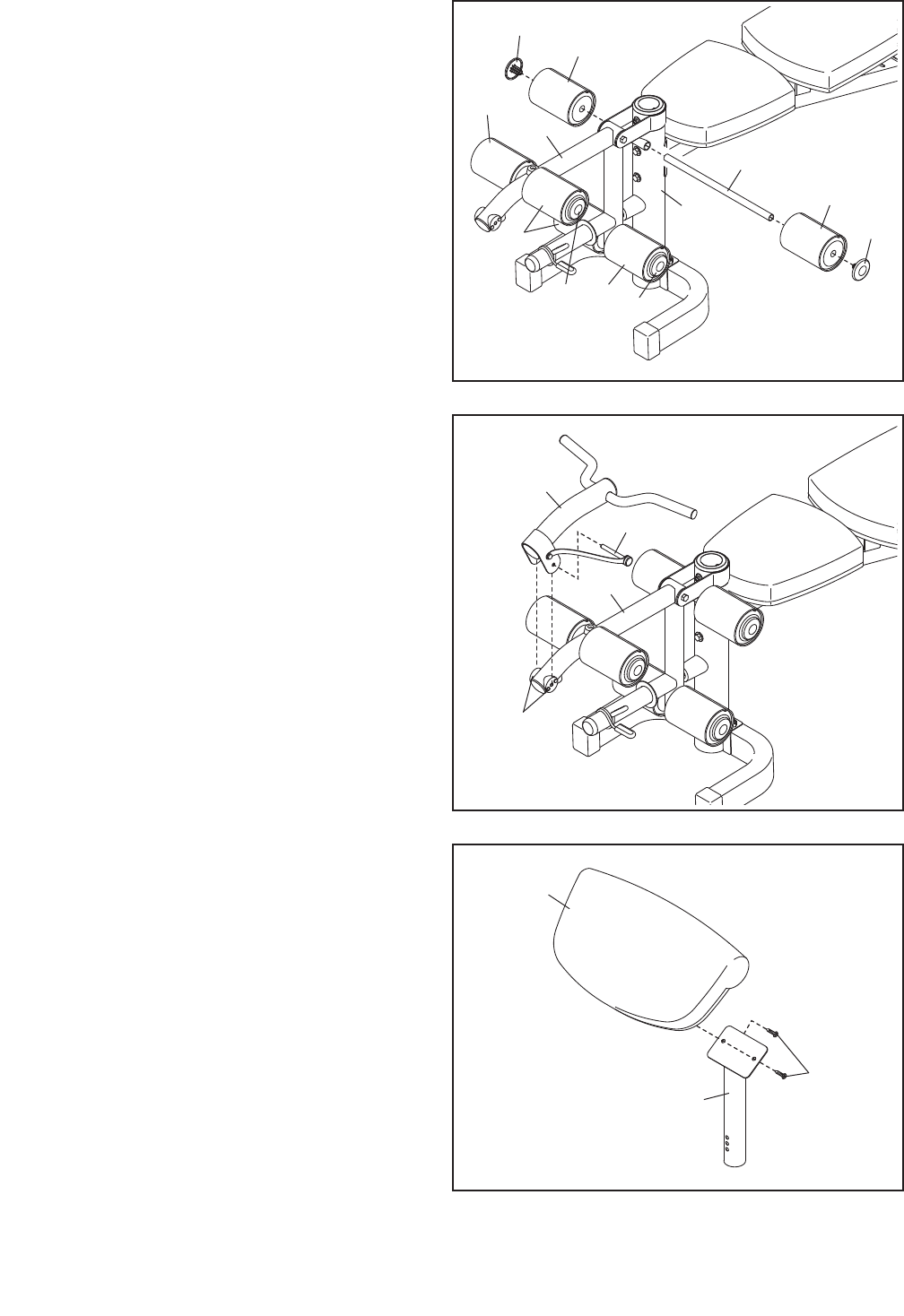

10. Bevestig het curlkussen (20) aan de curlbuis
(6) met twee M6 x 16mm schroeven (39).
8
10
23
23
20
6
39
31
22
22
22
22
22
4
5
23
23
8. Steek de lange buis (31) door het voorste been
(4).
Schuif twee schuimrubberen kussens (22) op
de lange buis (31). Druk dan twee
kussendopjes (23) in de uiteinden van de lange
buis.
Bevestig de twee korte buizen voor de
kussens (niet getoond), de resterende
schuimrubberen kussens (22) en
kussendopjes (23) aan de beencurl (5) op
dezelfde wijze.
9. Schuif de curlstang (50) naar beneden over de
curlstang hulzen (47). Steek dan de kleine pin
(52) door de curlstang, de curlstang buis en de
beencurl (5).
