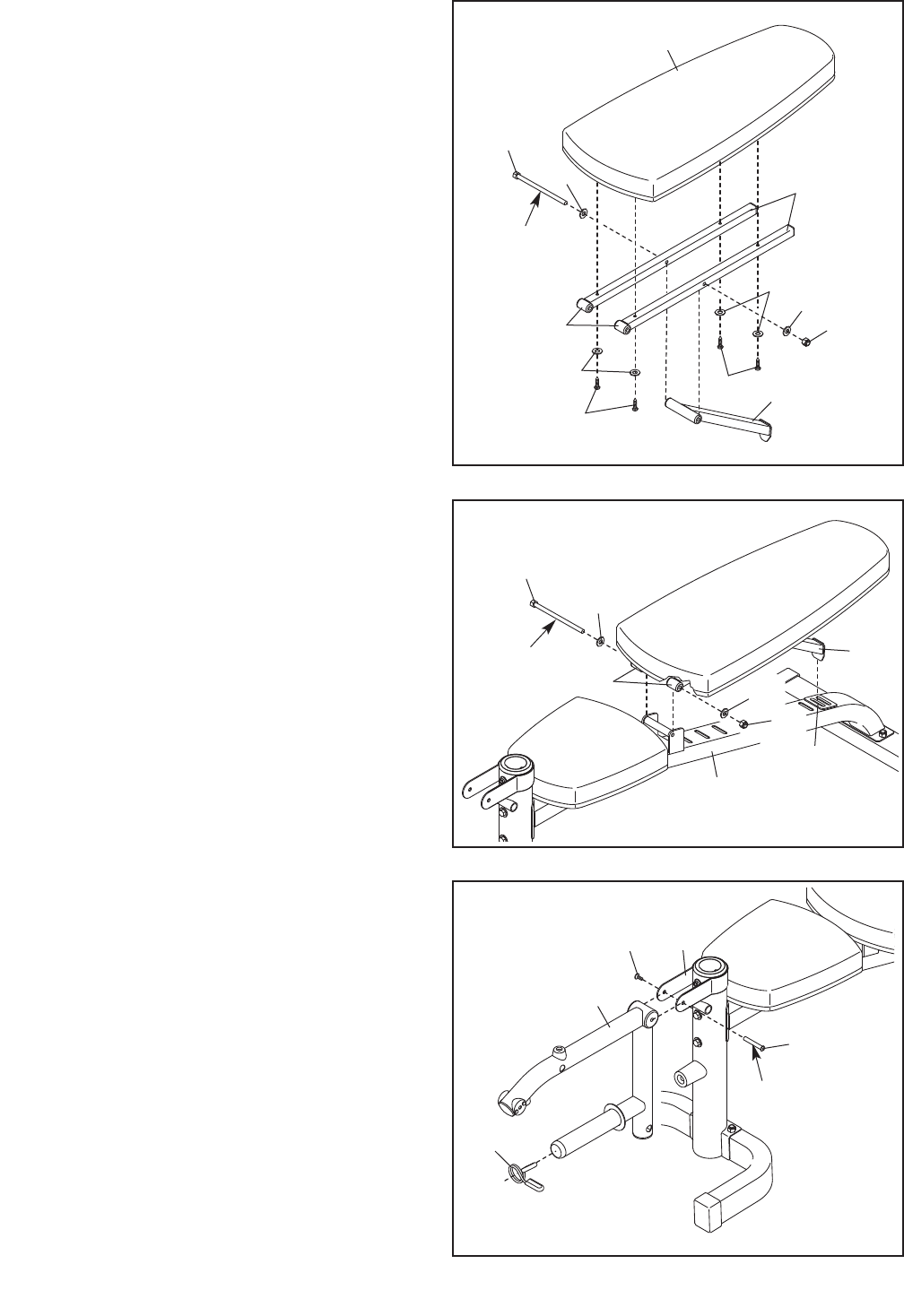

5. Houdt de rugleuning (19) net zoals de
buizen (16) in de getoonde posities.
Breng een kleine hoeveelheid van het
meegeleverde vet aan op een M10 x 180mm
bout (54). Maak de steun van de rugleuning (15)
aan de rugleuning (16) met de bout, twee M10
tussenringen (35), en een M10 slotmoer (37).
Maak de slotmoeren nog niet vast.
Houdt de rugleuning (19) zoals afgebeeld.
Maak de rugleuning (19) aan het frame van de
rugleuning (16) met vier M6 x 40mm schroeven
(41) en vier M6 tussenringen (42). Maak de
schroeven nog niet vast.
6. Breng een kleine hoeveelheid vet aan opeen
M10 x 195mm bout(43). Maak de rugleuning
(16) vast aan het onderstel (1) met de bout,
twee M10 tussenringen (35), en een M10
slotmoer (37). Draaide slotmoerniette vast;
de rugleuningmoetmakkelijkkunnendraaien.
Voeghet uiteinde van de steun van de
rugleuning (15) in één van de sleuven in het
frame (1).
Zie stap 5. Draai de vier M 6 x 40mm s chroeven
(41) en de M 10 s lotmoer (37) aan. Draai
de s lotmoer niet te vast; de rugleuning (15) moet
makkelijk kunnen draaien.
7. Breng een kleine hoeveelheid vet op de loop
van een M10 x 73mm bout set (45). Maak de
beencurl (5) vast aan het voorste been (4) met
de bout set. Zorg ervoor dat de loop van de
bout set door beide zijden van de beugel op
het voorste been is geplaatst.
Maak dan de clip van het gewicht (8) om de
gewicht stang vast op de beencurl (5).
