Operating Instructions and Installation Instructions

10 m
1 m
2 m
3 m
2,5 m
20 m
TERUGSLAGKLEP Ø 40
30 m
T
Valbocht
geadviseerd
Afschot in
acht nemen
Voorkom
lage punten
0,5
˜
1%
Terugslagklep ( )
horizontaal plaatsen
T
Even uw aandacht
Voor een goede werking van de vermaler is het noodzakelijk de installatie- en
onderhoudsvoorschriften uit deze handleiding stipt op te volgen.
Indien correct geïnstalleerd en onderhouden volgens de aanwijzingen in deze
handleiding is het apparaat zeer krachtig, veilig en betrouwbaar.
Gebruik voor commerciële of industriële doeleinden moet worden vermeden.
Bij iedere spoeling zal het apparaat 5 seconden in werking worden gesteld.
Dit apparaat is uitsluitend voorbehouden voor huishoudelijk gebruik.

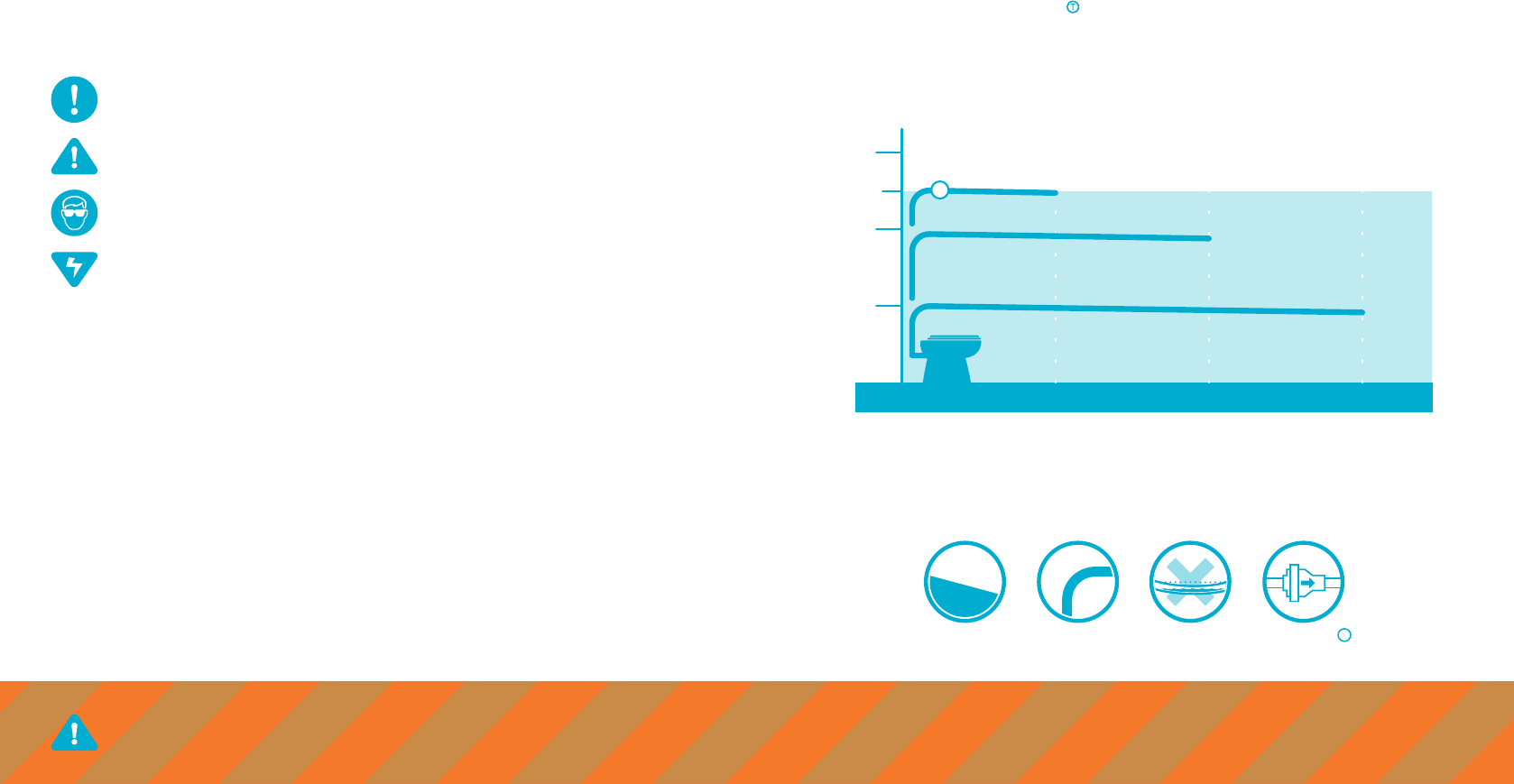

Afvoer schema
• Iedere 90° bocht in de afvoer van het apparaat komt overeen met een
vermindering van de oppompcapaciteit van ongeveer 50 cm per bocht,
dus nooit toepassen!
• Bij een horizontale afvoer: een afschot van 1% in acht nemen.
• Lage punten in de leidingen vermijden.
• Naarmate je hoger gaat, een kleinere diameter gebruiken.
• Bij 2,5 meter terugslagklep ( ) noodzakelijk.
Figuur 2
Aanwijzing voor advies / tip.
Aanwijzing voor attentie verzocht.
Aanwijzing voor bescherming.
Aanwijzing die waarschuwt voor een risico van elektrische aard.
