User manual

PS 2 500 / PS 2 750 / PSA 2 500 Schémas
wc_tx002016fr.fm 39

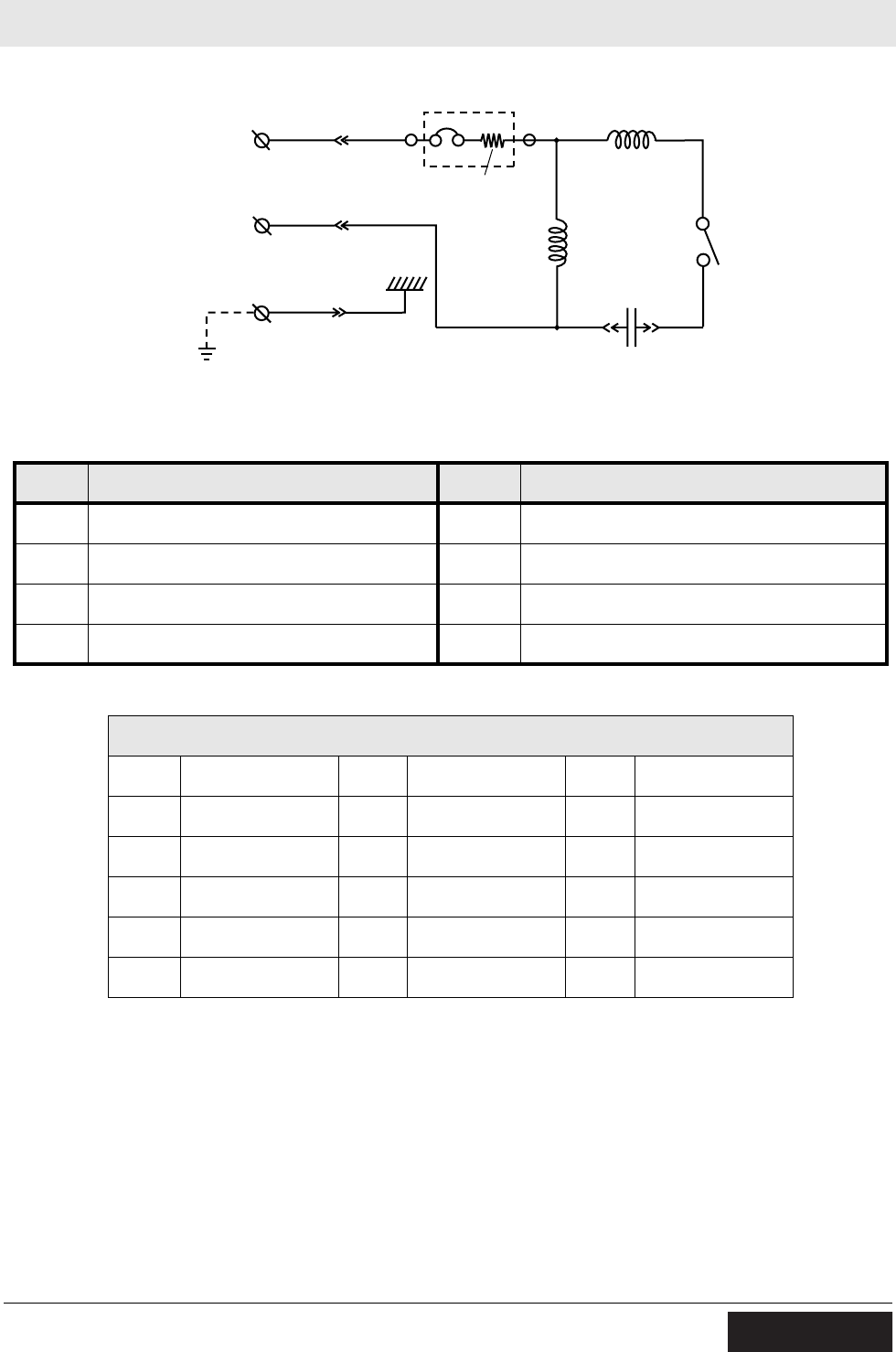

SOURCE D’ALIMENTATION UNE PHASE PS 2 750
Dans le cas d’un branchement sur un circuit protégé par un fusible,
utiliser un fusible à action différée avec cette pompe.
Réf. Description Réf. Description
1. Protecteur thermique 5. Contacteur centrifuge
2. Serpentin aux. 6. Condensateur
3. Réchauffeur 7. Mise à la terre au châssis
4. Serpentin principal 8. Terre
Couleurs Des Fils
B Noir V Lilas Or Orange
G Vert W Blanc Pr Violet
L Bleu Y Jaune Sh Protecteur
P Rose Br Marron LL Bleu clair
R Rouge Cl Clair G/Y Vert/jaune
T Beige Gr Gris
R
R
2
W
W
R
5
7
4
8
G
L
L
6
R
1
1
2
G
3
3
wc
_
gr001203
ATTENTION
