Schémas PS 2 500 / PS 2 750 / PSA 2 500
38 wc_tx002016fr.fm

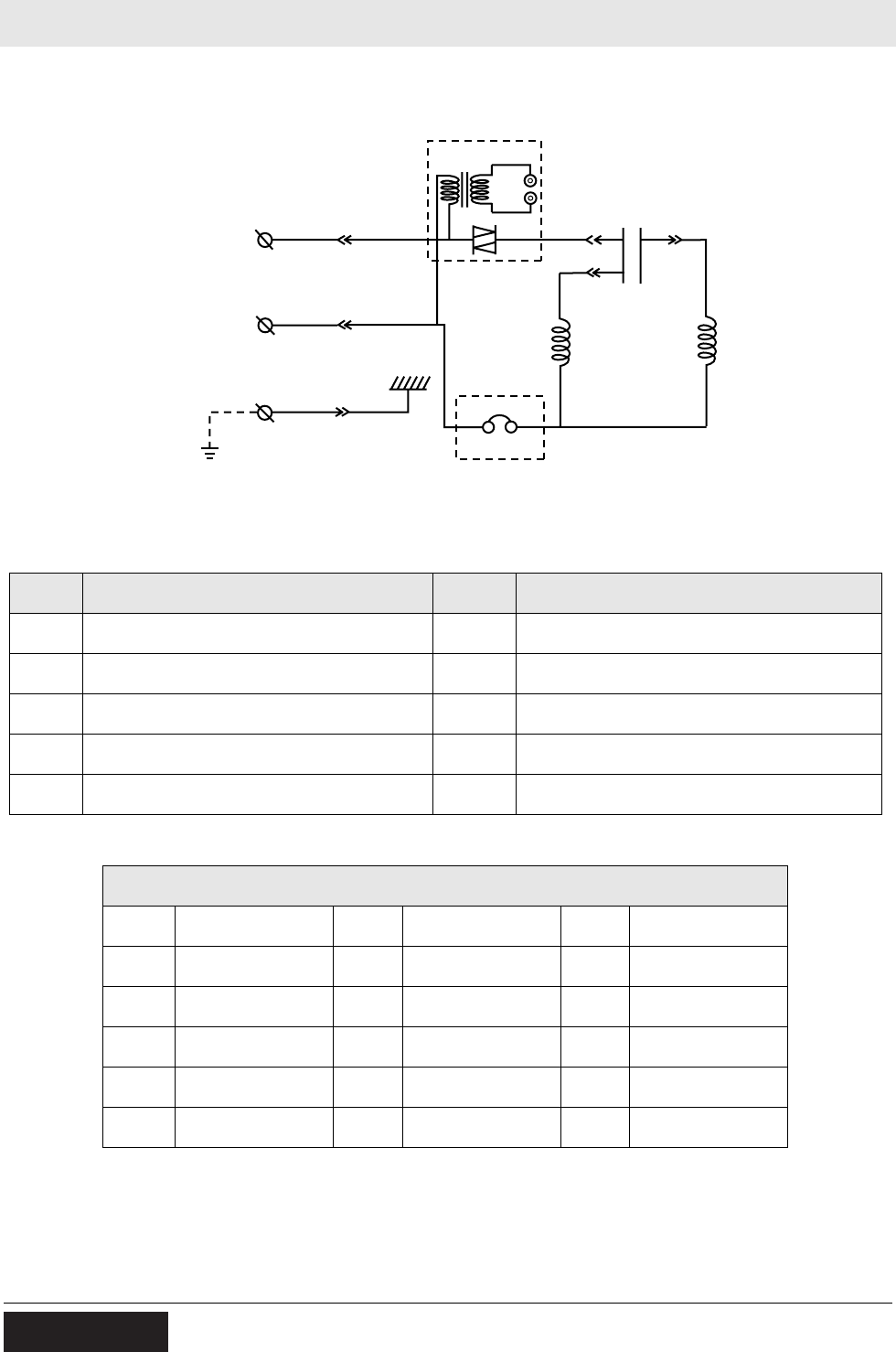

SOURCE D’ALIMENTATION UNE PHASE PSA2 500
Réf. Description Réf. Description
1 Relais contrôleur de niveau 6 Serpentin principal
2 Transformateur 7 Serpentin aux.
3 Électrode 8 Dispositif de protection miniature
4 Condensateur 9 Mise à la terre au châssis
5 Triac 10 Terre
Couleurs Des Fils
B Noir V Lilas Or Orange
GVert WBlanc PrViolet
L Bleu Y Jaune Sh Protecteur
P Rose Br Marron LL Bleu clair
R Rouge Cl Clair G/Y Vert/jaune
TBeige GrGris
R
B
1
W
W
B
L
7
6
9
8
10
G
G/Y
3
5
2
4
W
R
W
wc_gr001202
