PS 2 500 / PS 2 750 / PSA 2 500 Schémas
wc_tx002016fr.fm 37
7 Schémas

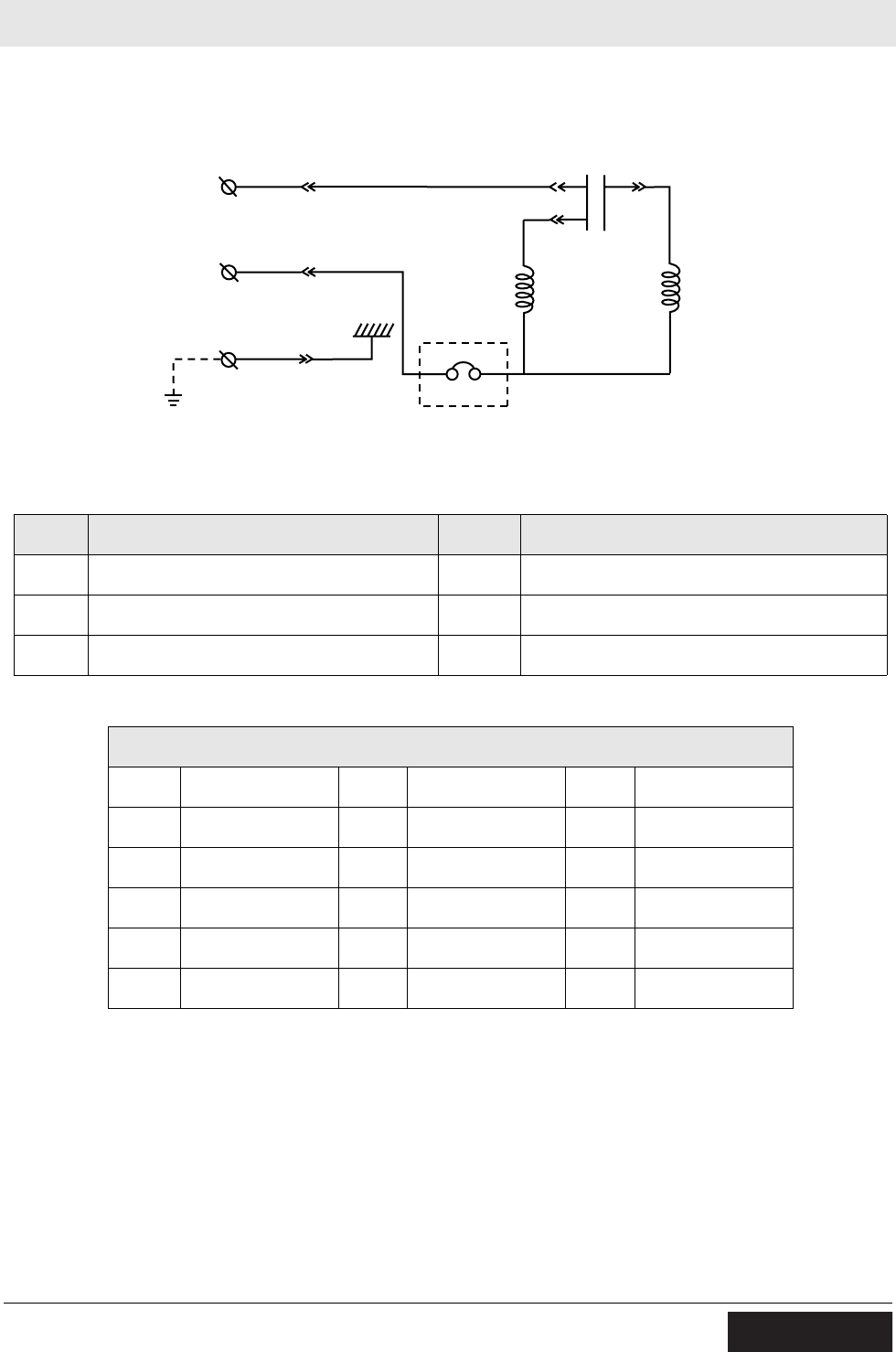

SOURCE D’ALIMENTATION UNE PHASE PS2 500
Réf. Description Réf. Description
1. Condensateur 4. Dispositif de protection
2. Serpentin principal 5. Mise à la terre du châssis
3. Serpentin aux. 6. Terre
Couleurs Des Fils
B Noir V Lilas Or Orange
G Vert W Blanc Pr Violet
L Bleu Y Jaune Sh Protecteur
P Rose Br Marron LL Bleu clair
R Rouge Cl Clair G/Y Vert/jaune
T Beige Gr Gris
R
R
1
W
W
B
L
3
2
5
4
6
G
G/Y
wc_gr001201
