PS 2 500 / PS 2 750 / PSA 2 500 Entretien
wc_tx002001fr.fm 33
5.7 R emontage

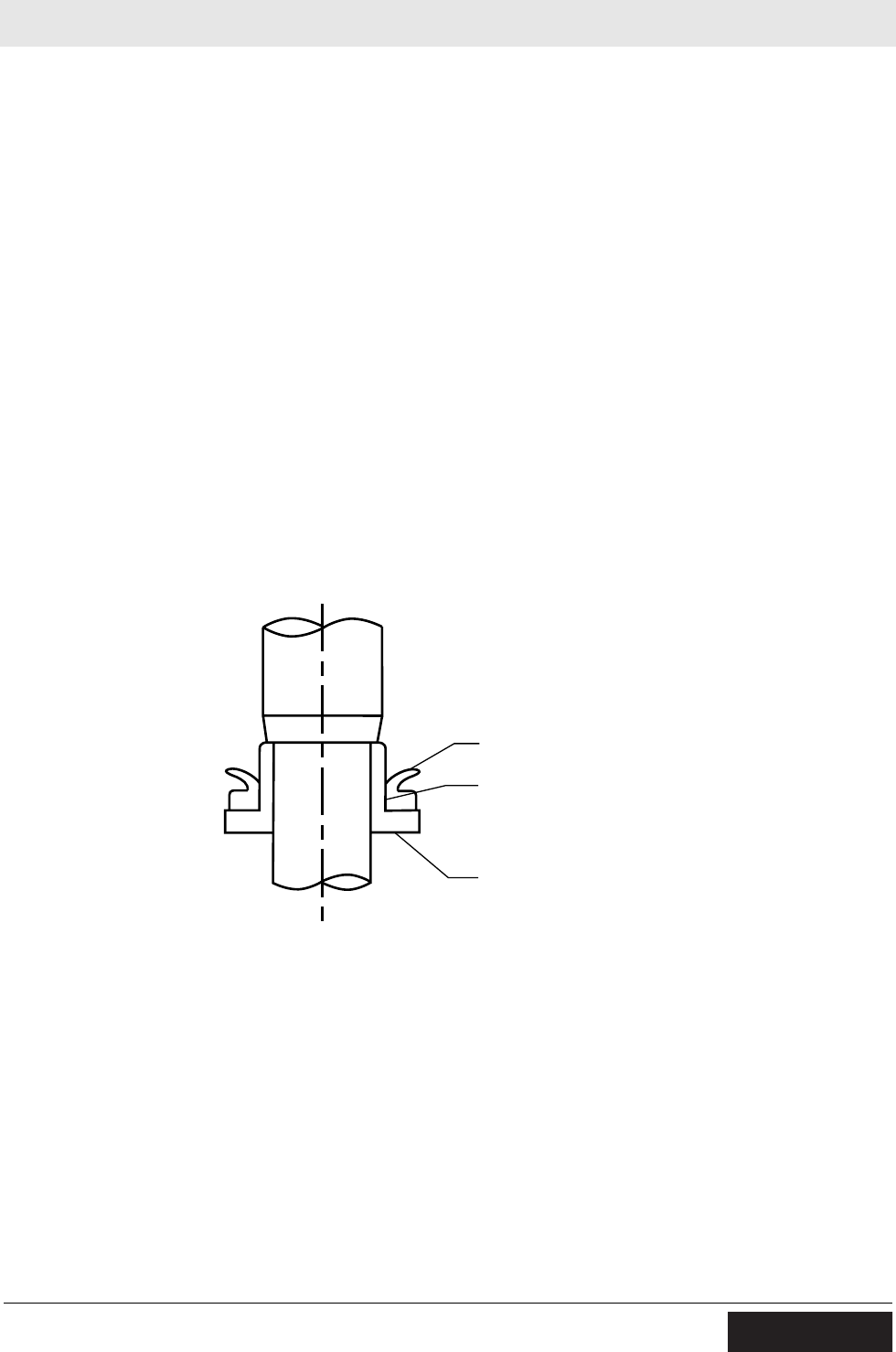

5.7.1 Monter le joint anti-poussières (11) sur l’extérieur du manchon (10)
comme dans l’illustration. Ce faisant, ne pas appliquer d’huile ou
d’autre lubrifiant sur la surface où le joint anti-poussières touche le
manchon (a).
5.7.2 Au remplacement de la bague d’usure (12), vérifier que l’avant et
l’arrière sont bien orientés. Le côté avec des aspérités le long du bord
devrait faire face à la volute (4). Presser fermement la bague d’usure
sur la surface.
5.7.3 Remplacer le joint anti-poussières et le manchon d’une seule pièce.
5.7.4 Aligner la rainure de roue sur la rainure d’arbre rotor, et pousser la roue
(9) sur l’arbre rotor. Fixer la roue sur l’arbre avec la rondelle (8), la
rondelle d’arrêt (7) et l’écrou borgne (6). En empêchant la roue et
l’arbre de pivoter, serrer l’écrou borgne.
5.7.5 Placer la volute (4) de niveau avec le logement d’huile. Assembler le
couvercle de succion (3) et la crépine (2), et fixer le tout à l’aide des
trois boulons (1).
11
10
a
wc
_
gr001205
