Mise en place PS 2 500 / PS 2 750 / PSA 2 500
18 wc_tx001971fr.fm
3.5 Contrôles préalables à l’installation
Si une fiche de terre est utilisée :
Utiliser le mégohmmètre pour mesurer la résistance d’isolement du
moteur entre la lame de terre et chacune des autres lames
d’alimentation.
Si des fils de branchement sont utilisés :
Utiliser le mégohmmètre pour mesurer la résistance d’isolement entre
le fil de terre et chacun des autres fils d’alimentation.
Résistance d’isolation de référence : 20 MΩ minimum
Remarque : La résistance d’isolation de référence (20 M Ω ou
supérieure) correspond à la valeur d’une pompe neuve ou réparée.
Pour la valeur de référence après l’installation, se reporter à la
Maintenance et inspection.
NE PAS mesurer la résistance d’isolation avec le testeur de résistance
d’isolation pour les pièces suivantes, sous peine de causer des dégâts
(Modèle PSA 2 500).

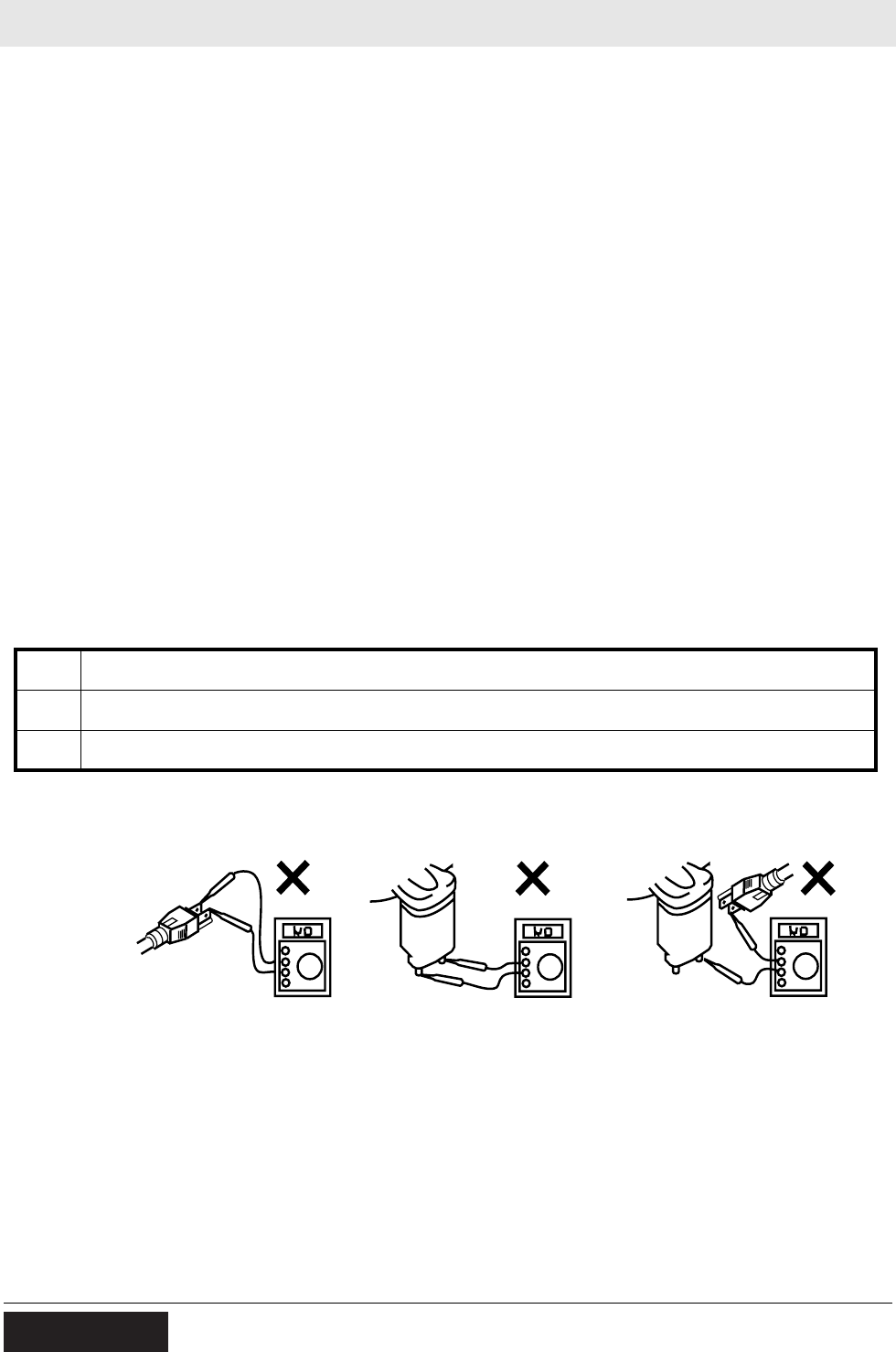

Résistance d’isolement mal mesurée
1 Entre les lames de la fiche.
2 Entre les électrodes du relais contrôleur de niveau.
3 Entre les électrodes du relais contrôleur de niveau et les lames de la fiche.
PRECAUTION
1
2
wc
_
gr000258
3
