Mise en place PS 2 500 / PS 2 750 / PSA 2 500
14 wc_tx001971fr.fm
3 Mise en place

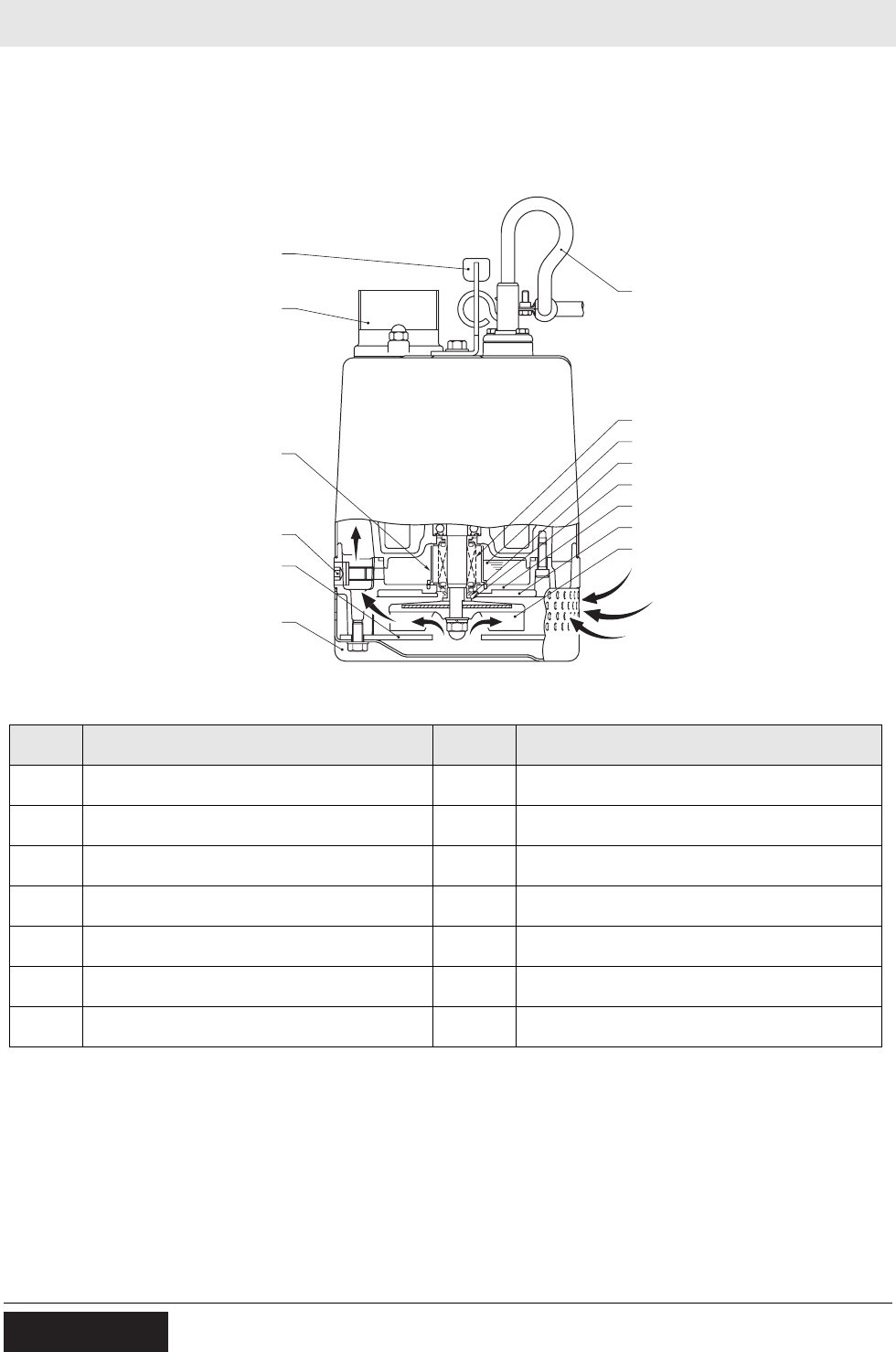

3.1 Parties Constituantes
Réf. Description Réf. Description
1 Poignée de levage 8 Garniture mécanique
2 Raccord 9 Lubrifiant
3 Tuyau de refoulement 10 Joint anti-poussières
4 Bouchon de vidange d’huile 11 Manchon
5 Couvercle de succion 12 Carter d’huile
6 Tamis 13 Bague d’usure
7 Ensemble câblage 14 Rotor avec aubes
1
2
7
8
9
10
11
12
13
14
3
4
5
6
wc_gr001185
