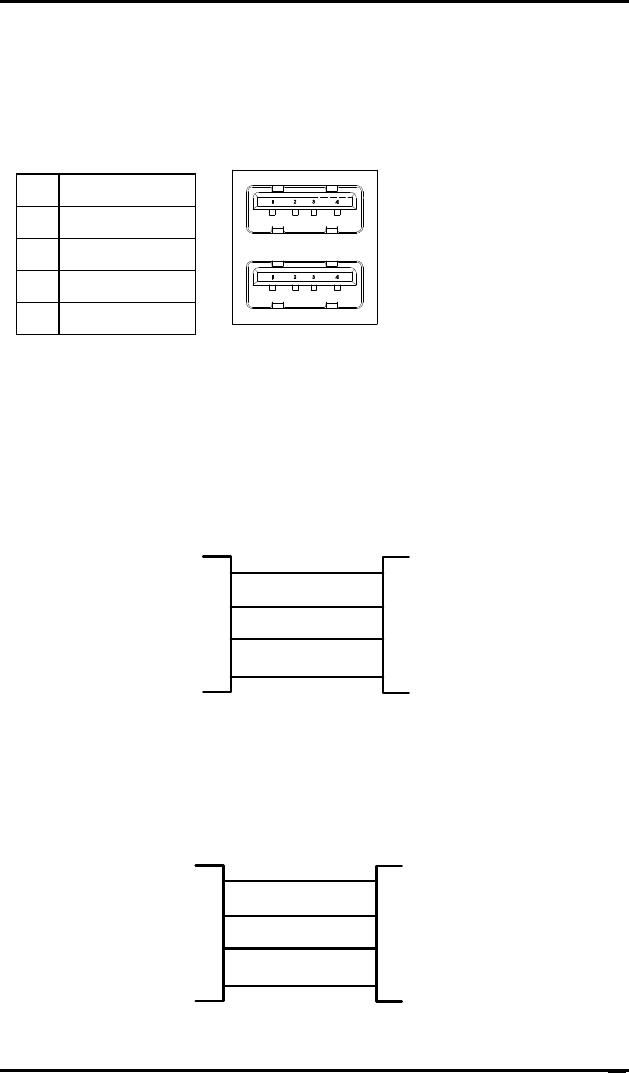

USB Port
4 Pin Series "A" Receptacle.
Pin
Signal
1 VCC
2 D-
3 D+
4 GND
CABLING REQUIREMENTS
10/100BASE-T Cabling
Cross Connection - (Without Hub)
Straight Connection - (With Hub)
TXD+ 1
3 RXD+
TXD- 2
2 TXD-
RXD+ 3
1 TXD+
RXD- 6
6 RXD-
RJ45
Pin
RJ45
Pin
TXD+ 1
1 TXD+
TXD- 2
6 RXD-
RXD+ 3
3 RXD+
RXD- 6
2 TXD-
RJ45
Pin
RJ45
Pin
