User's Manual

Winlinx -V8 Thin Client Family Hardware User's Guide
18

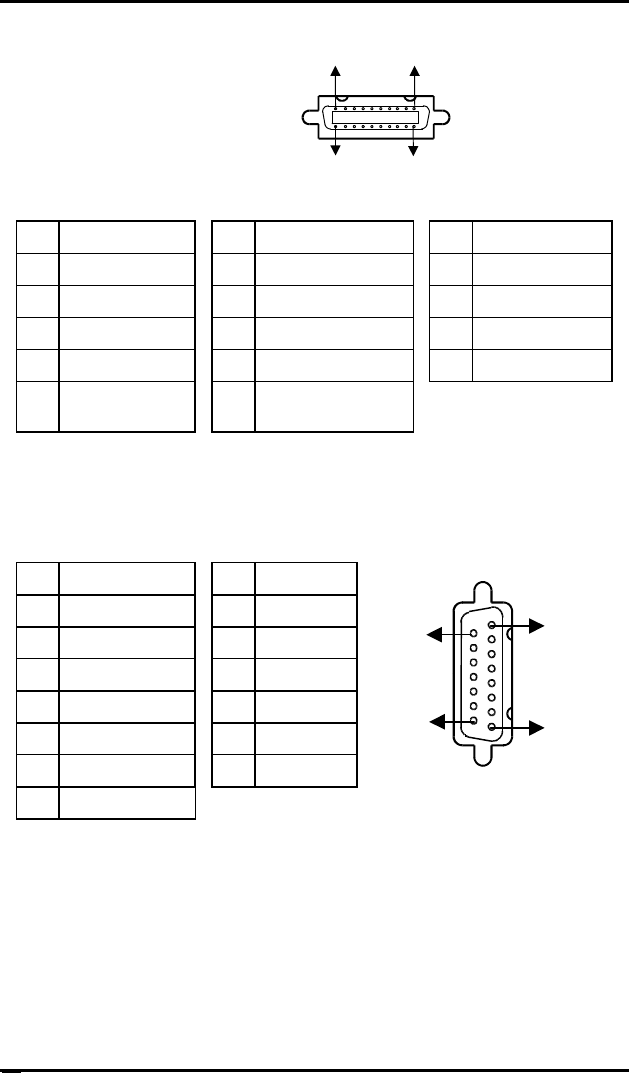

LCD Port
20 Pin SCSI connector.
Pin
Signal Pin Signal Pin Signal
1 TX1+ 7 GND 15 TX0+
2 TX1- 8 VCC 16 TX0-
3,4
AGND 11 TX2+
19
DATA
5 TXC+ 12 TX2- 20 CLOCK
6 TXC- 13,
14
AGND
Game Port
15 Pin D-type Female connector.
Pin
Signal Pin Signal
1, 2
VCC 10 RC3
3 F0 11 RC1
4 F2 12 F3
5 RC0 13 F1
6 RC2 14 MIDIIN
7, 9
GND
15
VCC
8 MIDIOUT
8
1
9
15
10 1
20 11
