User's Manual

Winlinx -V8 Thin Client Family Hardware User's Guide
17

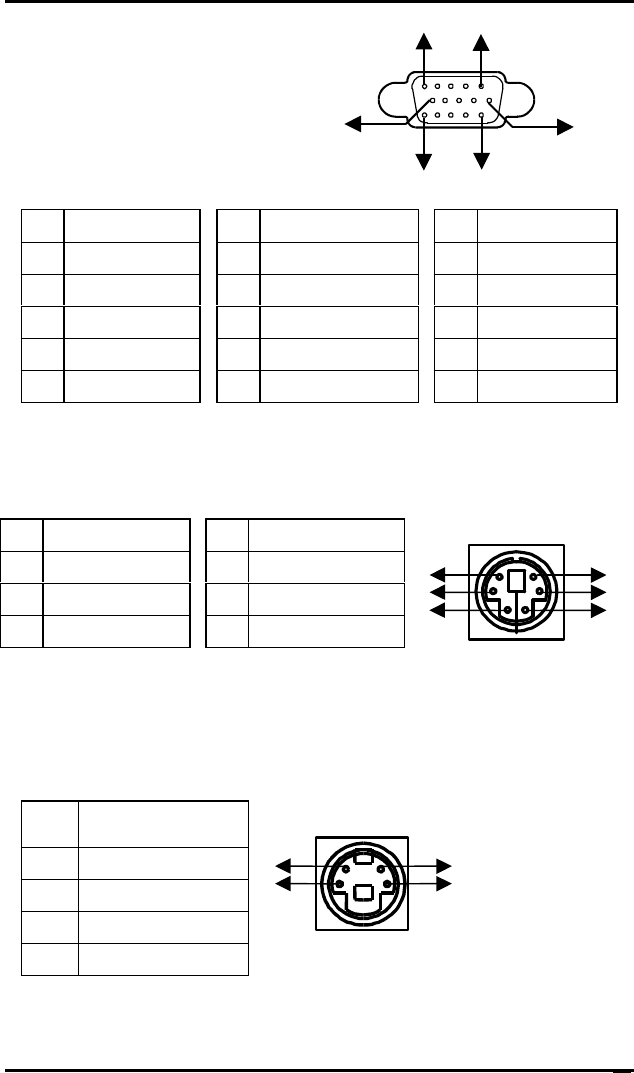

Video Port
15 Pin D-type Female Connector
Pin
Signal Pin Signal Pin Signal
1 Red 6 Red return GND 11 No Connection
2 Green 7 Green return GND 12 No Connection
3 Blue 8 Blue return GND
13
Horizontal Sync
4 No Connection 9 No Connection 14 Vertical Sync
5 GND 10 No Connection 15 No Connection
Mouse / Keyboard Port
PS/2 Mouse / Keyboard Connector
Pin
Signal Pin Signal
1 Mouse / KBD data 4 VCC
2 NC 5 Mouse / KBD Clock
3 GND 6 NC
Audio / Microphone Port
Standard Audio jacks.
S-Video / Composite Video Port
Pin Signal
1 Composite Video
2 GND
3 Luminance Output
4 Chrominance Output
6 5
4 3
2 1
4 3
2 1
5 1
10 6
15
11
