Instructions

4 | www.germanelectronics.ro
Conținut colet
Contor consum energie și baterie-buton
CD cu software de evaluare
Manual de utilizare

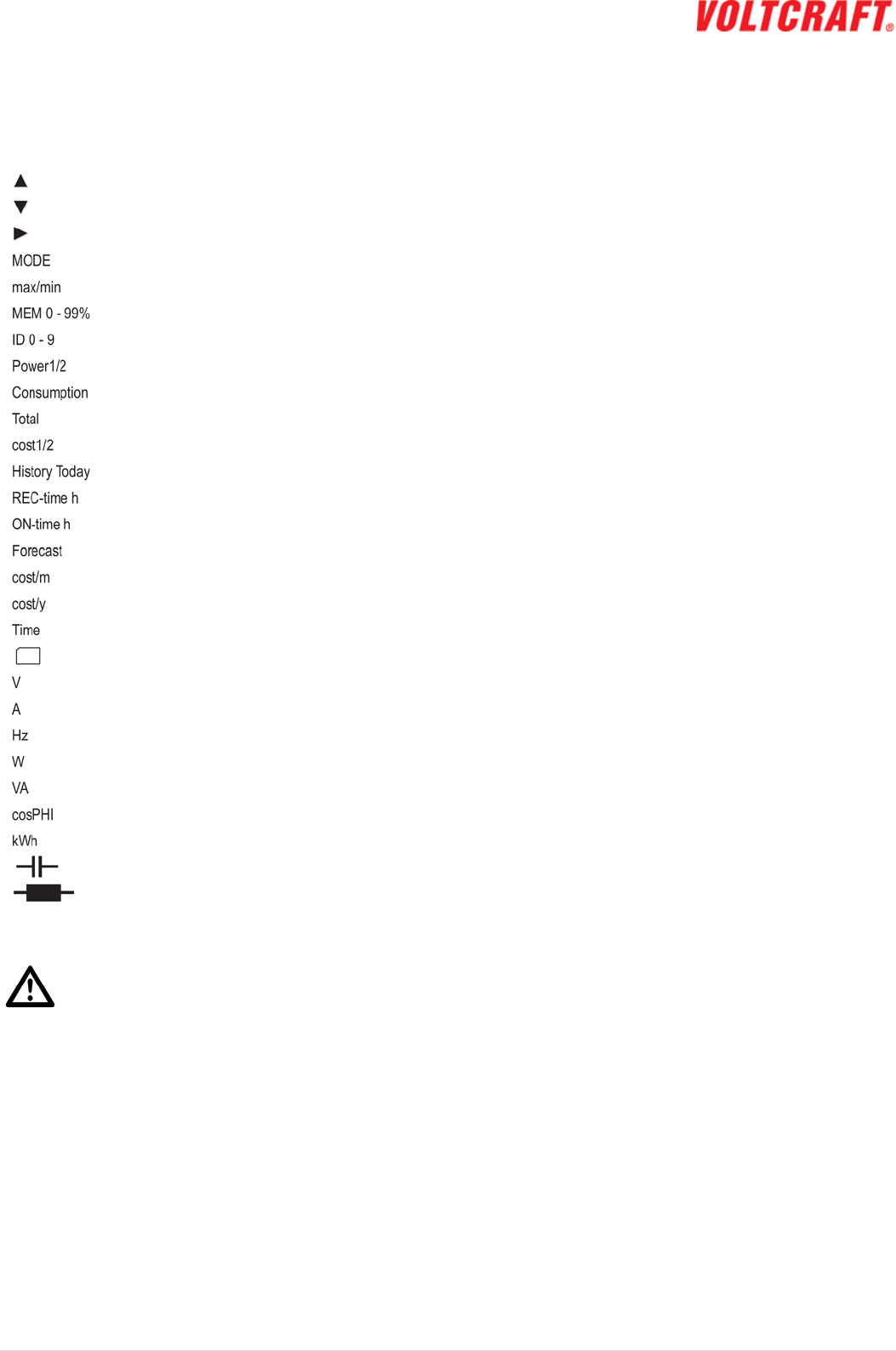

Indicații și simboluri pe ecran
Simbol „în sus”
Simbol „în jos”
Simbol „mai departe”
Schimbare mod (afișare măsurători)
Afișare valoare minimă/maximă
Spațiu disponibil memorie internă
Număr de identificare consumator, pot fi gestionați până la 10 consumatori
Afișare valoare curent electric
Afișare date înregistrate consumatori electrici
Valoare totală
Afișare cost pentru tarif 1 și 2
Afișare date înregistrate în ziua curentă sau până la nouă zile retroactiv
Durata de înregistrare în ore din momentul introducerii în priză a aparatului de măsură
Timpul de funcționare efectivă al consumatorului electric, de pildă pentru frigider
Calcul previzional
Estimare costuri pe lună (pentru tariful 1 și 2)
Estimare costuri pe an (pentru tariful 1 și 2)
Afișare dată și oră
Simbol pentru card SDHC inserat
Volt (unitate de măsură pentru tensiunea electrică)
Amper (unitate de măsură pentru intensitatea curentului electric)
Hertz (unitate de măsură pentru frecvență)
Watt (unitate de măsură a puterii reale)
Volt-amper (unitate de măsură a puterii aparente, fără referire la factorul de putere)
Factor de putere (raportul între puterea reală și puterea aparentă)
Kilowatt-oră (unitate de măsură pentru energia produsă)
Simbol pentru sarcină capacitivă
Simbol pentru sarcină inductivă
Punerea în funcțiune
Aveți grijă ca valorile de intrare maxim admise să nu fie depășite. Înainte de punerea în funcțiune, verificați
aparatul și asigurați-vă că nu este deteriorat, de exemplu să nu prezinte fisuri, lovituri, tăieturi, etc. Nu utilizați
niciun aparat cu defecțiuni! Pericol de moarte!
Înainte de prima utilizare, trebuie să instalați bateria-tampon livrată și să setați data și ora. Pentru instalarea și schimbarea
bateriei, citiți instrucțiunile din capitolul „Instalarea și schimbarea bateriei”. După instalarea bateriei, introduceți aparatul într-o
priză standard cu împământare. Acum, contorul este pregătit pentru programare și utilizare.
Setări de bază
După prima punere în funcțiune, anumiți parametri pot fi presetați pentru a permite o afișare corectă. Apăsați simultan tastele
„MODE” și „Mai departe” (7) pentru cel puțin 2 secunde. Astfel, ajungeţi la funcţia din meniu „Select device ID” (selectare ID
consumator).
Selectare ID consumator
Această funcţie permite gestionarea a 10 consumatori electrici cu un singur contor consum energie. În modul setări, numărul ID
(identificare) clipește în partea dreaptă sus a ecranului. Selectaţi numărul dorit (ID 0-
9) cu tastele „min” (3) şi „max” (4) şi
confirmaţi selectarea cu tasta „MODE” (5). Automat, veţi ajunge în modul „Time setting” (setare timp).
