Kapacitív terhelés szimbóluma
Ohmos terhelés szimbóluma
Üzembe helyezés
Ne lépje túl semmi esetre sem a maximális
megengedett bemeneti értékeket. Ellenőrizze a mérés
előtt a mérőkészüléket károsodások, pl. vágás,
szakadás, összenyomódás szempontjából. Hibás
készüléket ne használjon! Életveszély!
Az első üzembe helyezés előtt a mellékelt puffer-elemet az óraidő
és dátum kijelzésére be kell tenni. Betétel és csere a "Karbantartás
és tisztítás" c. fejezetben van leírva.
Az elem betétele után dugja be a készüléket egy szokványos
védőérintkezős dugaljba. Ezzel a mérő programozásra ill.
működtetésre készen áll.
Alapbeállítás
Üzembe helyezés előtt egyes paramétereket előre be kell állítani a
helyes eredmény érdekében. Nyomja egyszerre a "MODE" (5) és a
"tovább" () gombot (7) legalább 2 másodpercig. Ezzel az "ID
választás a fogyasztóhoz" menüpontba lép.
a) ID választás
Az ID-szám lehetővé teszi max. 10 elektromos fogyasztó
ellenőrzését egy mérőkészülékkel. Beállító módban az ID-szám a
kijelzőn jobbra fent villog. Válassza ki a kívánt azonosító számot (ID
0-9) a min (3) ill. max (4) gombokkal, és nyugtázza a választást a
MODE (5) gombbal. Automatikusan átlép a következő, "Idő
beállítás" módba.
b) Idő beállítás
Először a nyilas (3 és 4) gombokkal válassza ki a kívánt kijelzési
formát (12 ill. 24 órás formátum), és nyugtázzon a MODE (5)
gombbal.
A nyilas (3 és 4) gombokkal válassza ki a dátum kijelzésének
formáját:
- nap, hónap, év (dd.nn.yyyy) vagy
- hónap, nap, év. (nn.dd.yyyy).
Nyugtázzon a MODE (5) gombbal. Automatikusan a következő
módba lép.
Az óraidő órái villognak. A nyilas gombokkal állítsa be az órát.
Ezután nyomja a "tovább" () gombot, a percek villognak. Ismételje
ezeket a lépéseket a percek, nap, hónap, év beállítására.
Nyugtázzon a MODE (5) gombbal. Az óra járni kezd, és Ön
automatikusan a következő módba lép.
c) Tarifa beállítás
Először válassza ki a nyilas gombokkal a kívánt pénznemet (€, Ł,
SFr vagy $, mindkét tarifára érvényesen). A "tovább" nyilas gombbal
(7) az első tarifát állíthatja be. A nyilas gombok (3 és 4) az értéket
változtatják, a "tovább" nyilas gomb a helyiértéket lépteti. Ismételje a
lépéseket a második tarifa beállítására. A tizedespont nem
változtatható.
A második tarifa utolsó számjegye után nyugtázzon a MODE (5)
gombbal. Az alapbeállítások ezzel tárolva vannak és automatikusan
a normál mérési üzemmódba lép.
Mérések végzése
A sok funkció miatt a mérési eredmények ábrázolása csak több
kijelzéssel lehetséges. Egyidejűleg max. 3 érték jelezhető ki.
A mérési eredmények átkapcsolására nyomja a MODE (5) gombot a
következő, vagy a tovább (7) gombot az előző kijelzés előhívására.
Minden nyomás átkapcsolja a kijelzőt.
Az elektromos fogyasztó bekapcsolása után szükség van
néhány másodpercre, míg az energiaköltség mérő
készülék ki tudja jelezni az értékeket.
A készülék az üzembe helyezés időpontjától kezdve folyamatosan
regisztrálja a feszültség, áram és teljesítmény adatokat, de csak
max. 6 hónapig. A belső memóriában levő szabad tárhely a "MEM"
mellett látható %-ban.

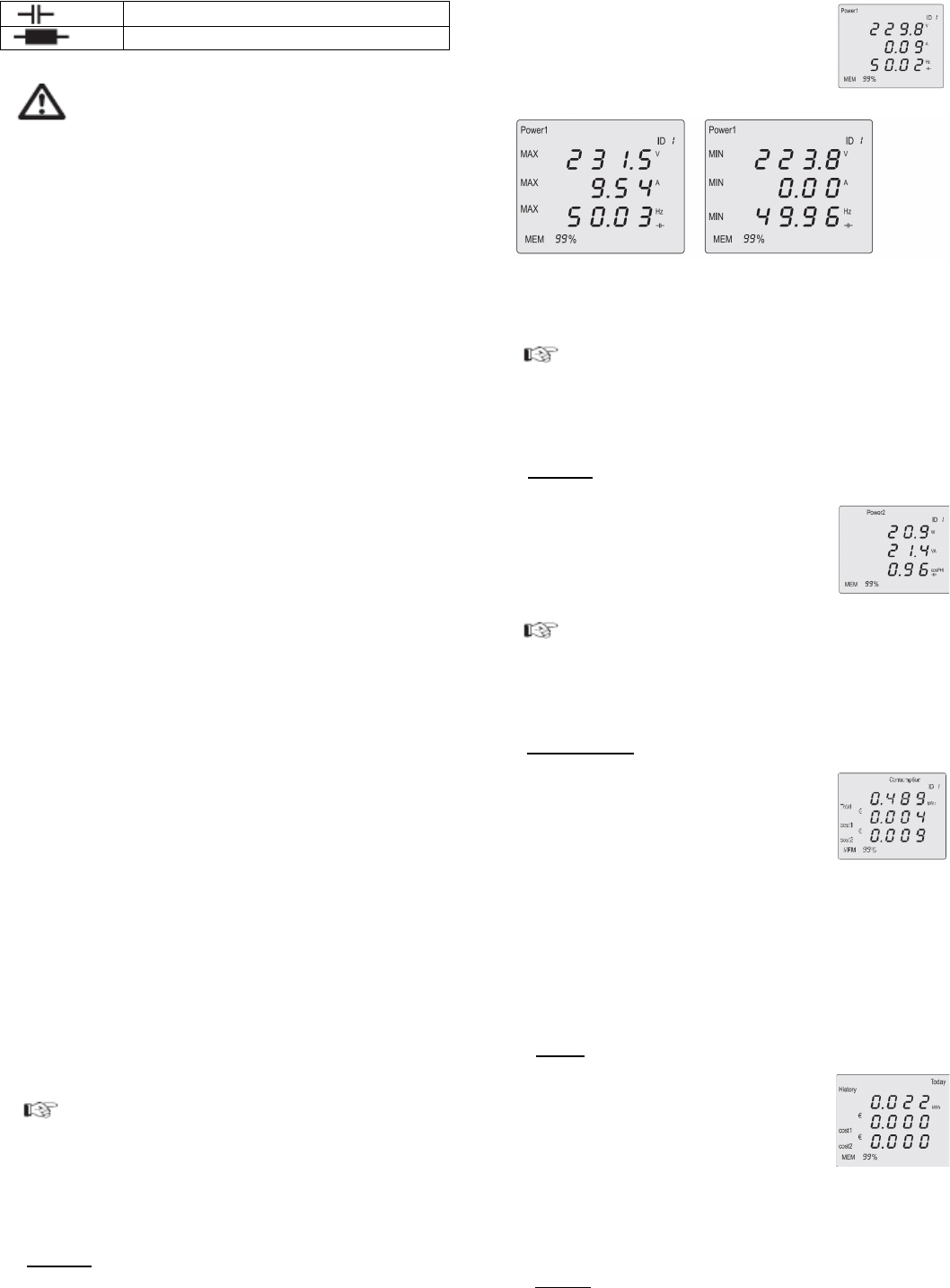

a) "Power1": feszültség-, áram- és frekvencia kijelzés
A készülék bedugása után mindig ez a kijelzés
jelenik meg.
A jobb alsó részben ezenkívül a terhelés típus
(kapacitív v. ohmos) szimbóluma jelenik meg.
Ha nincs fogyasztó csatlakoztatva, nem látható
szimbólum.
A mérőkészülék automatikusan tárolja a max./min. értékeket. A
kijelzőn ezek az értékek a "max" (4) ill. "min" (3) gombok nyomására
kb. 10 másodpercig jelennek meg. A gomb újabb nyomásával
korábban is vissza lehet kapcsolni a normál kijelzésre.
A max./min. tároló törlésére a két gombot (min. és max.)
egyszerre kell nyomni kb. 2 másodpercig. Ha a kijelzőn
"MAX/MIN" egyszerre jelenik meg, az adatok törlődtek.
A mérési eredmények közötti átkapcsolás: "MODE" (5) ill. "tovább"
(7) gombok nyomásával, ld. előbb.
b) "Power2": hatásos-, látszólagos teljesítmény és
teljesítménytényező kijelzés
A "W" a felvett hatásos teljesítményt mutatja. Ez
három paraméterből határozható meg:
feszültség, áram, cosPHI.
A "VA" viszont csak a feszültség és áram
szorzata, ami kapacitív terhelésnél eltérést
okozhat a hatásos teljesítményhez képest.
Az áramszolgáltató a számlázáshoz mindig a hatásos
teljesítményt veszi alapul. A jelen mérőkészülék nem
használható számlázáshoz!!
MIN/MAX kijelzés valamint az eredmények átkapcsolgatása a
"Power1" pontban leírtakkal azonos módon történik.
c) "Consumption": összes energiafogyasztás kijelzés
Ez a kijelző mutatja az összes fogyasztott
energiát kWh-ban (kilowattóra) és az ebből
számított költségeket az 1. és 2. tarifára.
Az áramellátó az elszámolást mindig a kWh
adat alapján készíti.
Az 1. és 2. tarifa gyárilag beállított értékeinek leolvasására nyomja a
"max" gombot. A kijelző kb. 5 másodperc múlva automatikusan
visszakapcsol.
A MODE gomb legalább 3 másodperces nyomására visszaáll
nullára a "Consumption" (fogyasztás), "History" (történet), "ON-time"
(napi idő) és "Forecast" (előrejelzés), valamint törlődik a "MEM"
memória.
Mérési eredmények törlése ill. átkapcsolása: ld előbb.
d) „History“, napi energiafogyasztás követése
Leolvasható az elfogyasztott energia kWh-ban,
valamint az abból számítható költségek az 1 és
2-es tarifára, az aktuális naptól (Today)
egészen 9 napra visszamenőleg.
A nyilakkal (3 és 4) lehet a napokat előre- és
visszaléptetni. A kijelzőn ez a „Today“ alatt
jelenik meg, pl. „-1“ …„-9“.
A funkció segítségével már a mérőkészüléken kielemezhetők a
csúcs-napok.
Mérési eredmények törlése ill. átkapcsolása: ld előbb.
e) „ON-time
“: napi üzemidő
