User manual

MΩ megohm (exp.6)
nF nanofarad (exp.–9; farad=elektromos kapacitás egysége)
mikrofarad (exp.–6)
szimbólum a kapacitás mérés tartományhoz
Figyelmeztető szimbólum 30 V AC/DC-nél nagyobb feszültségeknél, kisimpedanciás funkciónál és
hibásan csatlakoztatott mérőzsinórok esetén
Adatátvitel szimbóluma (aktív RS232 interfész)
Vonalsor-kijelző (csak V, A, Ω)
A beépített biztosítók szimbóluma
Mérés
Ne lépje túl semmi esetre sem a max. megengedett bemeneti értékeket. Ne érintsen meg olyan áramköröket, amelyekben
25 V ACrms-nél vagy 35 V DC-nél nagyobb feszültségek léphetnek fel! Életveszély!
Ellenőrizze mérés előtt a csatlakoztatott mérőzsinórokat sérülések, pl. vágás, szakadás vagy összenyomódás
szempontjából. Hibás mérőzsinórokat nem szabad használni! Életveszély!
Mérés közben nem szabad a markolaton lévő, érzékelhető jelzéseken túl nyúlni.
Mérés csak zárt elem- és biztosítótartóval lehetséges. Nyitott tartó esetén a mérőhüvelyek mechanikusan védve vannak
csatlakoztatás ellen.
A műszerre csak azt a két mérőzsinórt szabad csatlakoztatni, amelyek a méréshez szükségesek. Biztonsági okból
távolítsa el a méréshez nem szükséges mérőzsinórokat a készülékről.
A mérést >50 V/AC és >75 V/DC áramkörökben csak szakemberek és kiképzett személyek jelenlétében szabad végezni,
akik a vonatkozó előírásokat ismerik és tisztában vannak az esetleges veszélyekkel.
- Az „OL“ (= overload = túlterhelés) felirat megjelenése a kijelzőn a méréshatár túllépését jelenti.
a) A multiméter bekapcsolása
A multiméter a forgókapcsolóval kapcsolható be és ki. Forgassa a forgókapcsolót (4) a megfelelő mérési tartományba. A műszer
kikapcsolásához tegye a forgókapcsolót „OFF“ állásba. Ez a forgatási tartomány mindkét oldalán megtalálható. Kapcsolja ki mindig a
műszert, ha nem használja.
A műszer üzembe helyezése előtt be kell tenni a mellékelt elemet. Az elem betétele és cseréje a "Tisztítás és karbantartás"
c. fejezetben van leírva.

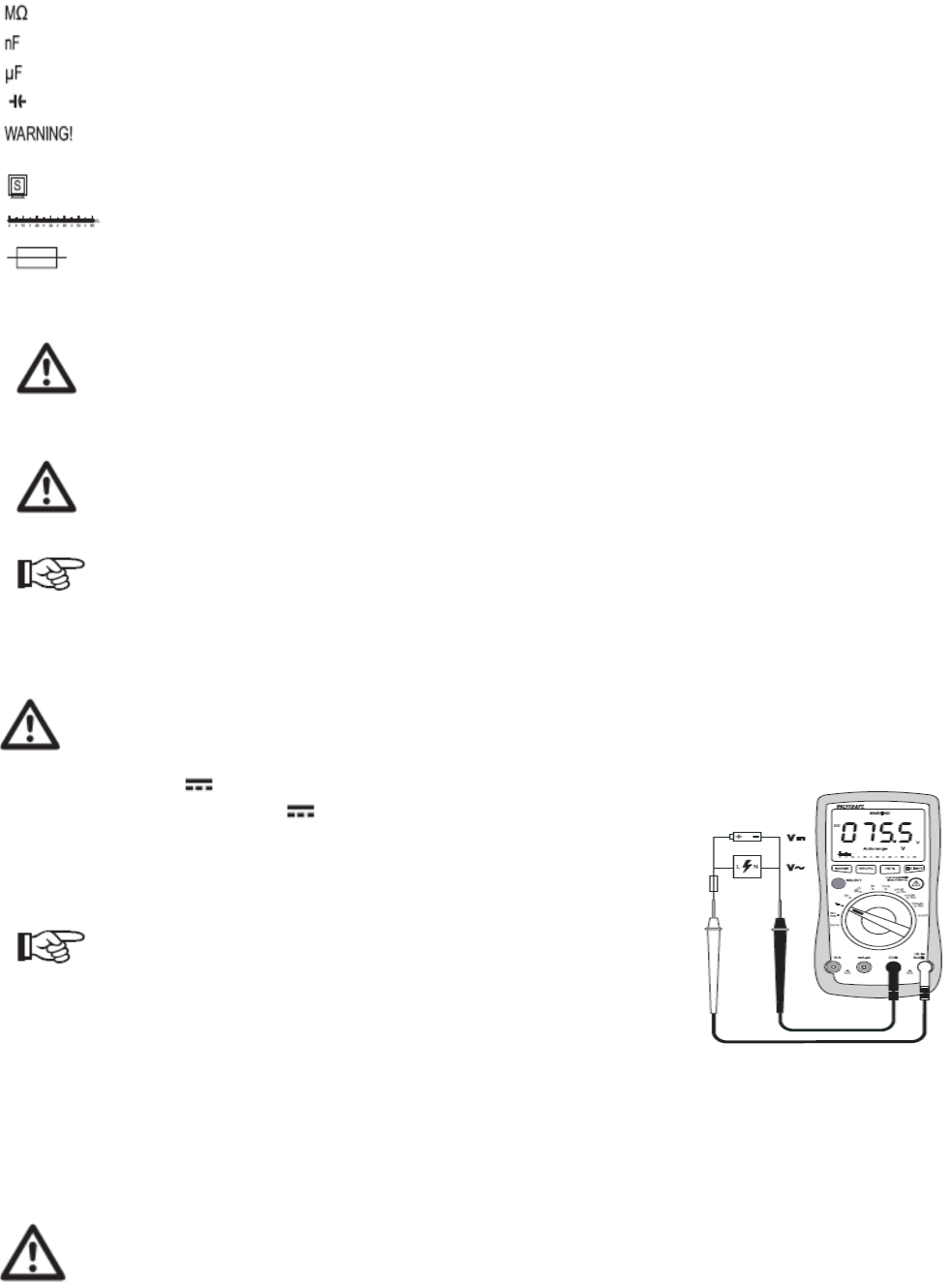

b) Feszültségmérés, „V“
Egyenfeszültség „DC“ (V ) mérése:
- Kapcsolja be a DMM-et és válassza a „V “ mérési tartományt.
- Dugaszolja a piros mérőzsinórt a V mérőhüvelybe (7), a feketét a COM mérőhüvelybe (8).
- Illessze a két mérőcsúcsot a mérendő pontokra (elem, áramkör stb.). A piros mérőhegy a plusz
pólus, a fekete pedig a mínusz.
- A polaritás az aktuális mérési eredménnyel együtt látható a kijelzőn.
 Amennyiben a mérési eredmény előtt mínusz "-" jel látható, a feszültség
negatív (vagy a mérőzsinórok fel vannak cserélve). A „V DC/AC“
feszültségtartományban a bemeneti ellenállás >10 Mohm.
- A mérés után távolítsa el a mérőzsinórokat a mért tárgyról, és kapcsolja ki a
műszert.
Váltakozófeszültség „AC“ (V~ ) mérése:
- Kapcsolja be a multimétert és válassza a „V~ “ mérési tartományt. A VC850 modellnél nyomja a
„ SELECT“ (3) gombot, az AC mérési tartományba való átkapcsoláshoz. A kijelzőn „AC“ jelenik meg.
- Dugaszolja a piros mérőzsinórt a V (7), a feketét a COM mérőhüvelybe
(8).
- Kösse a mérőcsúcsokat a mérendő pontokra (generátor, áramkör stb.)
- A kijelzőn megjelenik a mérési eredmény.
- A mérés után távolítsa el a mérőzsinórokat a mérendő tárgyról és kapcsolja ki a DMM-et.
c) Árammérés „A“
Ne lépje túl semmi esetre sem a max. megengedett bemeneti értékeket.
Ne érintsen meg olyan áramköröket vagy részeket, amelyekben 25 V ACrms-nél vagy 35 V DC-nél nagyobb feszültségek
léphetnek fel! Életveszély!
A max. megengedett feszültség az árammérési tartományban nem lépheti túl az 1000 V-ot a CAT III kategóriában.
5 A-nél nagyobb áram csak max. 10 másodpercig és csak 10 perces szünettel lehet a készüléken.
