Digitális multiméter sorozat
12 46 01 VC830
12 46 02 VC850

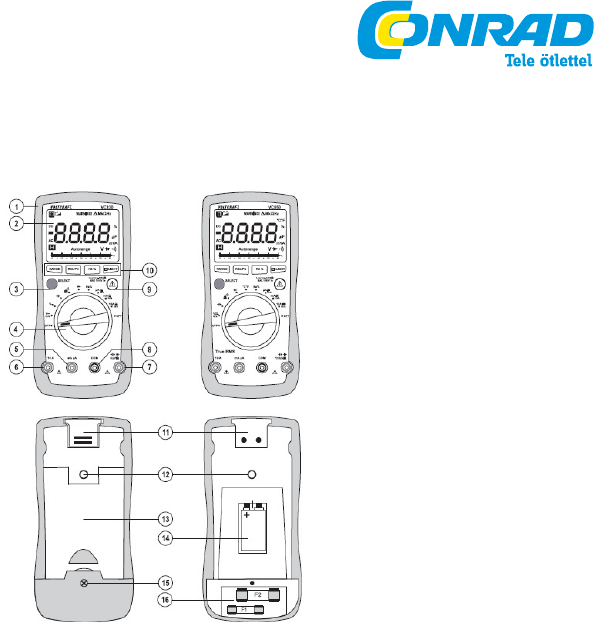

Kezelőszervek
Lásd a kihajtott oldalon.
1 Fröccsöntött gumi védőborító
2) Kijelző
3 SELECT gomb a funkció-átkapcsoláshoz (piros szimbólumok)
4 Forgókapcsoló mérési tartomány váltáshoz
5 mAµA mérőhüvely
6 10 A mérőhüvely
7 HzVΩ mérőhüvely (egyenáramú mennyiségeknél a "plusz" hüvely)
8 COM mérőhüvely („mínusz“, viszonyítási potenciál)
9 Kisimpedanciás mérés 400 kΩ-os gomb az impedancia átkapcsoláshoz
10 Kezelőgombok
RANGE: Kézi méréstartomány átkapcsolás
REL/PC: REL = viszonyítási érték mérés, PC = aktiválja az interfészt
Hz/%: Funkció átkapcsolás (sárga szimbólumok, csak az AC mérési tartományokban
aktív)
H/LIGHT: Hold (tartás) funkció, a mért érték kijelzőn tartására, kijelző háttérvilágítás
bekapcsolása
11 Optikailag leválasztott RS232 interfész
12 Állványhoz csatlakoztató menet
13 Kihajtható állító támasz
14 Elemtartó
15 Csavar az elem- és biztosítéktartó rekeszhez
16 Biztosítéktartó rekesz
BEVEZETÉS
Ön átlagon felüli, minőségi termékhez jutott egy olyan márka-családból, amely kiemelkedő a mérés- töltési- és tápegység technika
területén, és amelyet folyamatosan továbbfejlesztünk.
A Voltcraft® segítségével az igényes barkácsoló és a professzionális felhasználó is megbirkózik a legnehezebb feladatokkal is. A
Voltcraft® megbízható technikát kínál gazdaságos áron.
Biztosan vagyunk benne, hogy a Voltcraft-tal való első kapcsolat egy hosszú és jó együttműködés kezdetét jelenti. Sok örömet
kívánunk az új Voltcraft®-termékhez!
Rendeltetésszerű használat
- Elektromos mennyiségek mérése a CAT IV túlfeszültség kategóriában (max. 600V ill. CAT III max. 1000V-ig, a földpotenciálhoz képest,
EN 61010-1 szerint, és alacsonyabb kategóriákban.
- Egyen - és váltakozó feszültség mérése max. 1000 V/DC / 750 V/AC-ig.
- Egyen - és váltakozó feszültség mérése max. 10 A
- Frekvenciamérés 10 MHz-ig
- Kapacitásmérés 4000 µF-ig
- Ellenállásmérés 60 Mohm-ig
- Folytonosságvizsgálat (<30 Ω akusztikus jel)
- Diódateszt
- Hőmérséklet mérés –40 ... +1000°C (csak a VC850 modellnél)
A mérési üzemmódokat a forgó kapcsolóval lehet kiválasztani. A mérési tartomány választás automatikus minden üzemmódban (kivéve
a dióda- és folytonosságtesztet). Kézi beállítás mindenkor lehetséges. A VC850 modellnél a feszültség- és árammérési tartományban a
valódi effektív érték (True RMS) lesz kijelezve. A VC830-nál a középérték (RMS szinusz) jelenik meg. A polaritás automatikusan
kijelződik.
A két árammérő bemenet túlterhelés ellen biztosítva van. A feszültség az árammérő körben nem lépheti túl az 1000 V-ot a CAT III, ill.
600 V-ot a CAT IV kategóriában. A két árammérési tartomány nagyteljesítményű kerámia biztosítókkal van biztosítva.
Kisimpedanciás funkció (Low imp) lehetővé teszi a mérést csökkentett belső ellenállással. Ez elnyomja a fantomfeszültségeket, amelyek
nagyohmos méréseknél felléphetnek. A mérés csökkentett impedanciával csak max. 1000V-os mérőkörökben, és csak max. 3
másodpercre megengedett. A Low imp gomb nyomásánál hangjel hallható, és a kijelzőn figyelmeztető jelzés jelenik meg.
A multiméter egy a kereskedelemben kapható 9V-os alkáli elemmel működik. Csak a megadott elemtípust szabad használni.
A műszert nem szabad nyitott állapotban, nyitott elemtartóval, ill. elemtartó fedél nélkül működtetni. A szabadalmazott védelmi
berendezés nem engedi az elem- és biztosítótartó kinyitását, ha mérőzsinórok vannak a hüvelyekbe dugva. Ugyanígy nem lehet
mérőzsinórokat bedugaszolni, ha az elem- és biztosítótartó nyitva van.
Nedves helyiségekben ill. kedvezőtlen környezeti feltételek mellett nem szabad mérni. Kedvezőtlen
környezeti feltételek:
- nedvesség vagy magas levegő páratartalom,
- por és éghető gázok, gőzök vagy oldószerek,
- vihar ill. viharos időjárási körülmények, mint pl. erős elektrosztatikus mezők stb.
Csak a multiméter specifikációjának megfelel
ő mérőzsinórokat ill. tartozékokat használjon.
