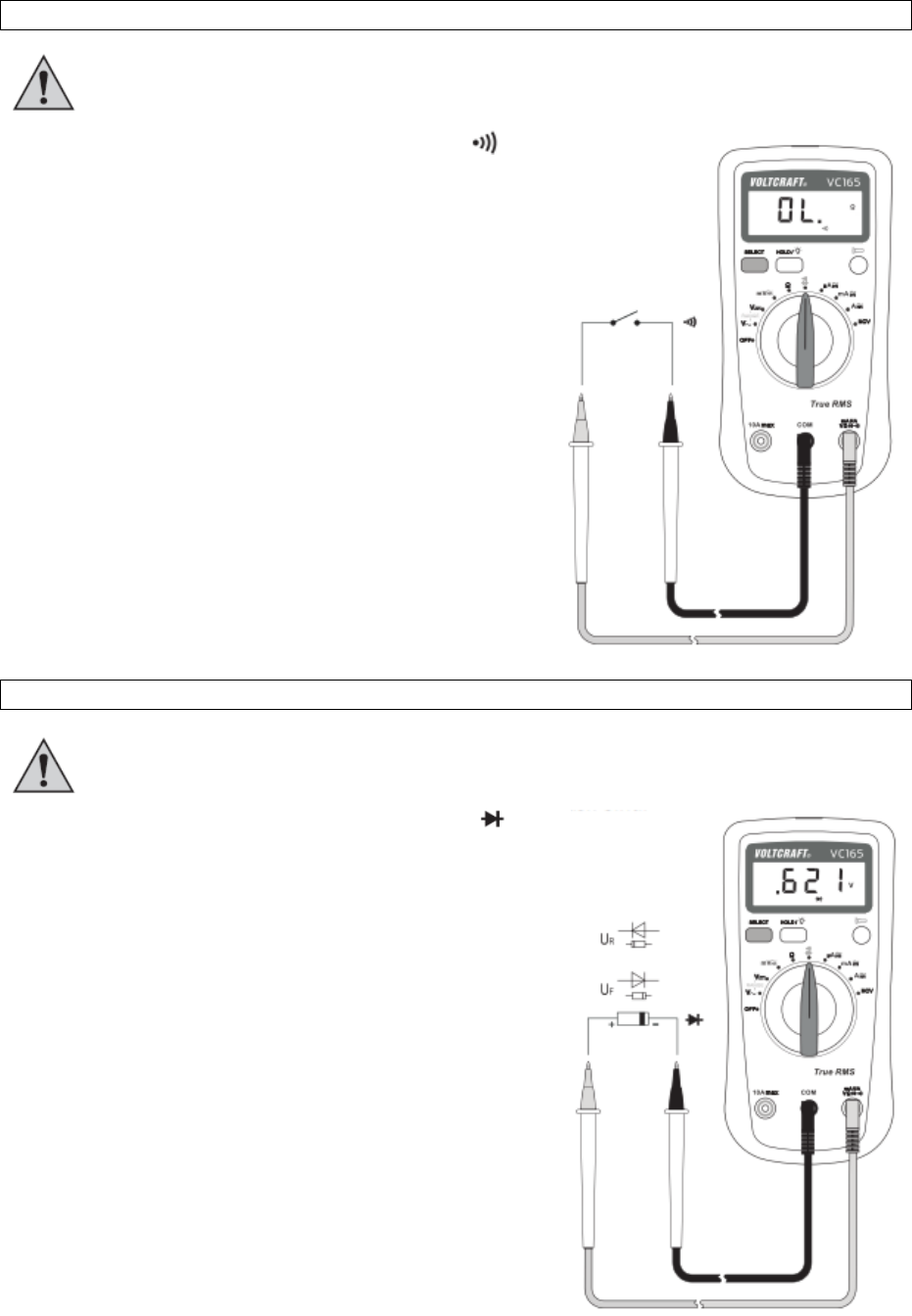

e) Akustično testiranje prevodnosti
Prepričajte se, da so vsi deli vezij, vezja, komponente kot tudi drugi predmeti,
ki jih nameravate meriti, obvezno brez napetosti in razelektreni.
- Vključite multimeter in izberite merilno funkcijo
.
- Rdeč merilni kabel priključite na merilni priključek V
..(7), črn merilni kabel pa priključite na merilni priključek
..COM (6).
-.Naprava prepozna prevodnost, če je izmerjena
..vrednost pribl. < 50 Ω. Zaslišite pisk. Prikaz na
..prikazovalniku prikazuje ustrezno vrednost upornosti
..do maks. 199,9 Ω.
-.Takoj ko se na prikazovalniku prikaže napis „OL“
..(=..prekoračitev), ste prekoračili merilno območje oz.
..je bil merilni krog prekinjen.
-.Po končanem merjenju s predmeta merjenja
..odstranite merilna kabla in izključite multimeter.
f) Testiranje diod
Prepričajte se, da so vsi deli vezij, vezja, komponente kot tudi drugi predmeti,
ki jih nameravate meriti, obvezno brez napetosti in razelektreni.
- Vključite multimeter in izberite merilno območje
.
-.Za preklop na merilno funkcijo „Testiranje diod“
..pritisnite tipko „SELECT“. Na prikazovalniku se prikaže
..simbol za diodo.
- Rdeč merilni kabel priključite na merilni priključek V (7),
..črn merilni kabel pa priključite na merilni priključek
..COM (6).
- Prevodnost merilnih kablov preverite tako, da povežete
..obe merilni konici. Nato se mora na prikazovalniku
..pojaviti vrednost pribl. „.000 V“.
-.Obe merilni konici povežite s predmetom merjenja
..(dioda).
- Na prikazovalniku se prikaže napetost v prevodni smeri
..„UF“ v voltih (V) (primer vrednosti na skici: 0,621 V).
..Merilno območje sega do 1,999 V.
-.Če se na prikazovalniku prikaže napis „OL“, poteka
..merjenje diode v zaporni smeri (UR) ali pa je dioda
..okvarjena (prekinitev). Za kontrolo lahko meritev
..izvedete v nasprotni polarnosti.
- Po končanem merjenju s predmeta merjenja odstranite
..merilna kabla in izključite multimeter.
