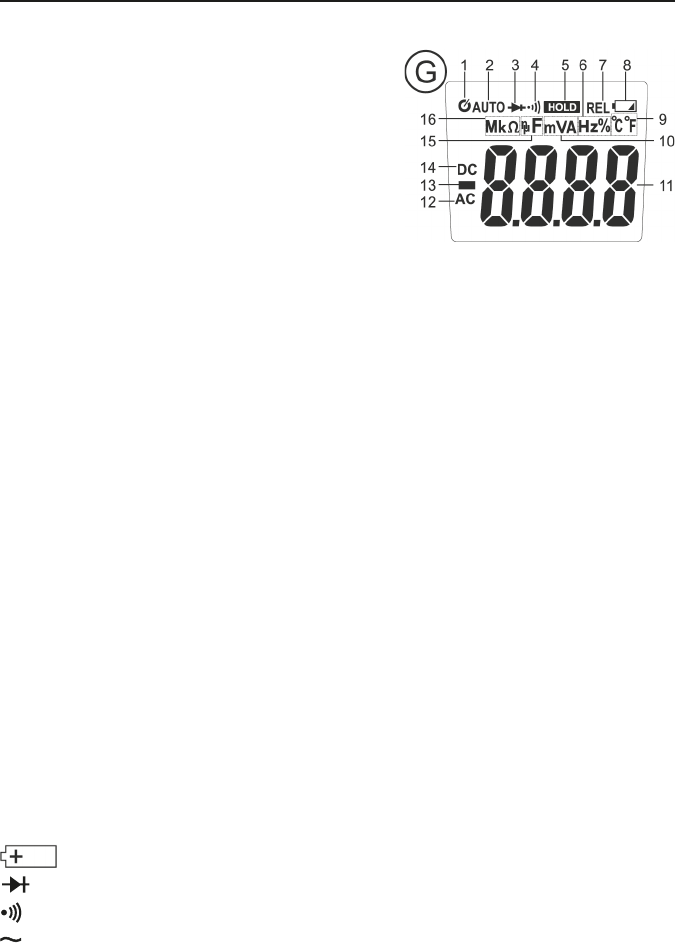

8. Indications apparaissant à l’écran et symboles
Les symboles et indications suivants sont disponibles sur l’appareil ou sur l’écran.
1 L’arrêt automatique est activé
2 Sélection automatique de plage de mesure activée
3 Symbole du test de diodes
4 Symbole du contrôle de continuité
5 Symbole de l’activation de la fonction de maintien des
données
6 Icône de la mesure de fréquence et du rapport de
durée d’impulsion en %
7 Mesure de la valeur relative active
8 Indicateur de changement de pile
9 Unité de température (°Celsius = européen ; °Fahrenheit = empirique)
10 V = Volt (unité de tension électrique), mV = Milli-Volt (exp.-3)
A = Ampère (unité de courant électrique)
11 Afchage des valeurs de mesure
12 Symbole du mode courant alternatif
13 Signe précédent les valeurs mesurées négatives
14 Symbole du mode courant continu
15 nF = Nano-Farad (exp.-9; unité de capacité électrique)
µF = Mikro-Farad (exp.-6)
16 Ω = Ohm (unité de résistance électrique),
kΩ = kilo-Ohm (exp.3),
MΩ = méga-Ohm (exp.6)
OFF Position de l’interrupteur sur ARRÊT
NCV Détection de la tension alternative sans contact (seulement V/CA)
True RMS Mesure de valeur efcace réelle
HOLD Activation/désactivation de la fonction de maintien des données
REL Afchage de la mesure de valeur relative et réglage de la valeur de référence (impossible avec test de
continuité, test de diodes, fréquence et NCV)
RANGE Touche de réglage manuel de la plage de mesure
MODE Touche de changement de fonction pour fonctions de mesure à affectation multiple
OL Afchage de dépassement; la plage de mesure a été dépassée
Symbole des données utilisées de la pile
Fonction test de diodes
Fonction de contrôle de continuité acoustique
CA Symbole du courant alternatif
