e) Misura della resistenza
Assicurarsi che tutte le parti del circuito da misurare, circuiti, componenti e altri
oggetti da misurare siano assolutamente privi di tensione e scarichi.

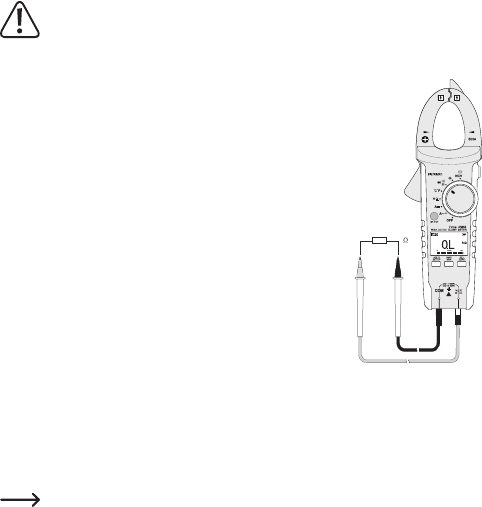

Per misurare la resistenza, procedere come segue:
- Accendere il DMM e selezionare il campo di misurazione “Ω”.
- Inserire il cavo di misura rosso nella presa Ω (10) e il cavo nero
nella presa COM (9).
- Controllare l’eventuale continuità dei cavi di misura collegando
le due punte di misurazione. Poi si deve impostare un valore
di resistenza di circa 0 - 1,5 ohm (resistenza interna dei cavi di
misura).
- In caso di misure a bassa resistenza, premere due volte il
tasto “REL” (11) per impedire che la resistenza interna dei cavi
inuisca sulla misura di resistenza successiva. Sul display
appare un piccolo simbolo delta e il display principale mostra
0 ohm. La scelta automatica del campo (AUTO) è disattivata.
Nel piccolo display superiore viene visualizzato il valore di base
(differenza relativa).
- Ora collegare le due punte all’oggetto da misurare. Il valore
misurato viene visualizzato a meno che l’oggetto da misurare
non sia ad alta resistenza o interrotto. Attendere che il display si
stabilizzi. Per resistenze > 1 Mohm questo può richiedere diversi secondi.
- Quando sul display viene visualizzato “OL” (overload) è stato superato il campo di misura o
il circuito di misura è interrotto. Premendo nuovamente il tasto “REL” si spegne la funzione
relativa e si attiva quella di autorange.
- Dopo la misura, rimuovere i cavi dall’oggetto e spegnere il DMM.
Quando si esegue una misura della resistenza, assicurarsi che i punti di misura che
entrano in contatto con le punte per la misurazione siano privi di sporco, olio, vernice
per saldatura o simili. Tali circostanze possono inuenzare il risultato della misura.
