h) Pomiar rezystancji
Upewnij się, że wszystkie mierzone części obwodów, obwody i elementy oraz inne obiekty pomiaru
nie znajdują się pod napięciem i są rozładowane.

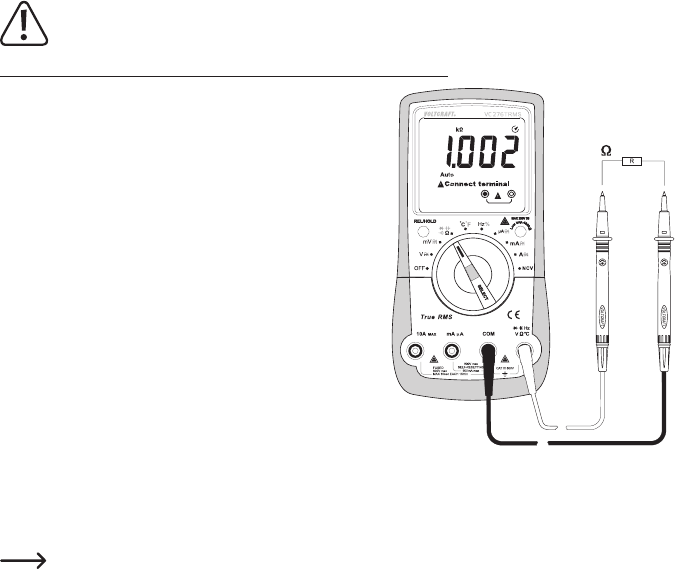

Aby przeprowadzić pomiar rezystancji, postępuj w następujący sposób:
- WłączCMUiwybierzfunkcjępomiarową„Ω”.
- Podłączczerwonyprzewódpomiarowydogniazdapomiaro-
wegoΩ(G)orazczarnyprzewódpomiarowydogniazdapo-
miarowegoCOM(H).
- Wykonajtestprzewodzeniaprzewodówpomiarowych,łącząc
zesobąobiekońcówkipomiarowe.Następnienależyustawić
wartośćrezystancjiok.0–0,5Ω(własnarezystancjaprzewo-
dów).
- Wprzypadkupomiarówniskoomowych<600Ω,przytrzymaj
przycisk„REL”(C)przyzwartychkońcówkachpomiarowych
przezok.1s,abyopornośćwłasnaprzewodówpomiarowych
niewpłynęłananastępującypomiarrezystancji.Wyświetlacz
wskaże0Ω.FunkcjaAutorangejestprzytymwyłączona.
- Połącz teraz obie końcówki pomiarowe z obiektem pomia-
rowym. Wartość pomiaru pojawi się na wyświetlaczu, jeśli
mierzonyobiektniewykazujewysokiejimpedancjiiniezostał
przerwany.Odczekajchwilę,ażwartośćustabilizujesię.Przy
rezystancjach>1MΩmożetopotrwaćkilkasekund.
- Gdynawyświetlaczupojawisię „OL”(Overload=przekroczenie),przekroczonozakrespomiarowylubobwód
pomiarowyjestprzerwany.
- PozakończeniupomiaruodłączprzewodypomiaroweodobiektupomiarowegoiwyłączCMU.
 Podczasprzeprowadzaniapomiarurezystancjinależyupewnićsię,żepunktypomiarowe,którewchodząw
kontaktzkońcówkamipomiarowymi,sąwolneodbrudu,oleju,lakierulutowniczegoitp.Takieokoliczności
mogązafałszowaćwynikpomiaru.
 Przycisk„REL”działatylkoprzywyświetlanejwartościpomiaru.Jeśliwyświetlanejest„OL”,funkcjatanie
możezostaćaktywowana.
