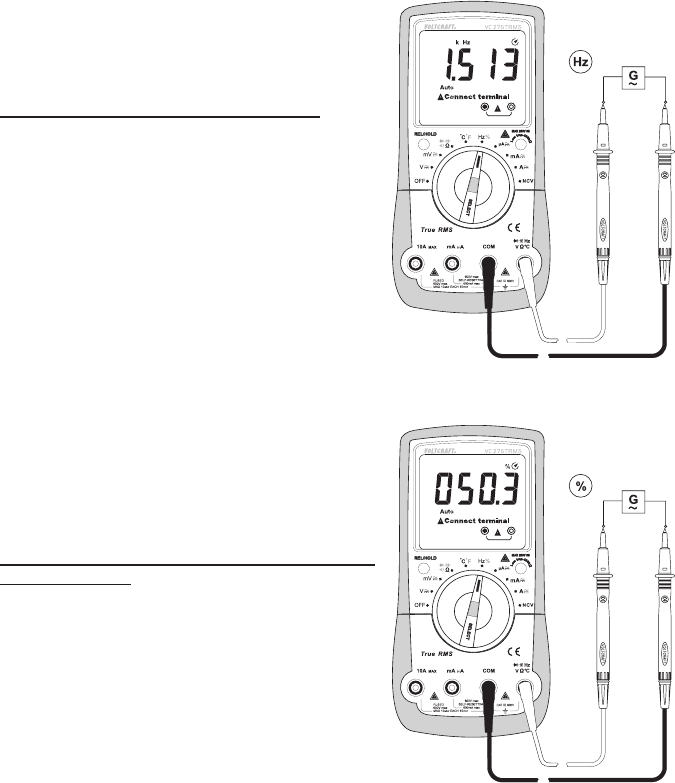

f) Pomiar częstotliwości
CMU może być użyty do pomiaru i wskazania częstotliwości
sygnału napięcia od 10 Hz do 10 MHz. Maksymalny zakres
wejściowywynosi20Vrms.Tafunkcjaniejestprzeznaczonado
pomiarów napięcia sieciowego. Należy przestrzegać wielkości
wejściowychprzedstawionychwdanychtechnicznych.
Aby zmierzyć częstotliwość, postępuj następująco:
- WłączCMUiwybierzfunkcjępomiarową„Hz”.Nawyświetla-
czupojawisię„Hz”.
- Podłącz czerwony przewód pomiarowy do gniazda pomia-
rowegoHz(G)orazczarnyprzewódpomiarowydogniazda
pomiarowegoCOM(H).
- Połącz obie końcówki pomiarowe z obiektem pomiarowym
(generatorsygnału,obwóditp.).
- Wyświetlonazostajeczęstotliwośćiodpowiedniajednostka.
- Pozakończeniupomiaruodłączprzewodypomiaroweodmie-
rzonegoobiektuiwyłączCMU.
g) Pomiar czasu trwania impulsu w %
CMUmożewyświetlaćstosunek czasu trwania impulsu półfali
dodatniej sygnału napięcia prąduprzemiennegowprocentach
do całkowitego czasu trwania impulsu. Maksymalny zakres
wejściowywynosi20Vrms.Tafunkcjaniejestprzeznaczonado
pomiarów napięcia sieciowego. Należy przestrzegać wielkości
wejściowychprzedstawionychwdanychtechnicznych.
W celu zmierzenia czasu trwania impulsu w % postępuj w
następujący sposób:
- WłączCMUiwybierzzakrespomiarowy„Hz”.Nawyświetla-
czupojawisię„Hz”.Naciśnijprzycisk„SELECT”(I)napokrę-
tle.Nawyświetlaczupojawisięsymbol„%”.
- Podłącz czerwony przewód pomiarowy do gniazda pomia-
rowegoHz(G)orazczarnyprzewódpomiarowydogniazda
pomiarowegoCOM(H).
- Połącz obie końcówki pomiarowe z obiektem pomiarowym
(generatorsygnału,obwóditp.).
- Czas trwania impulsu półfali dodatniej jest pokazywany na
wyświetlaczujakowartośćprocentowa.
- PozakończeniupomiaruodłączprzewodypomiaroweodmierzonegoobiektuiwyłączCMU.
