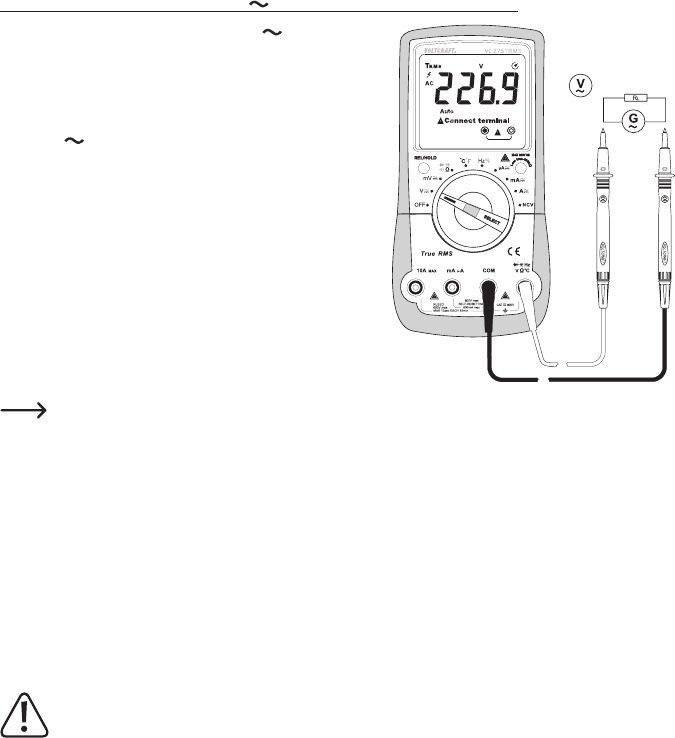

W celu zmierzenia prądu zmiennego „V ” (AC) postępuj w następujący sposób:
-  WłączCMUiwybierzfunkcjępomiarową„V ”.
- Naciśnij przycisk „SELECT” (I) w przełączniku obrotowym,
abyprzełączyćfunkcjępomiarowąna„AC”.Nawyświetlaczu
pojawisię„TRMS”orazjednostka„V”.
- Do małych napięć maks. 600 mV wybierz zakres pomiaro-
wy„mV ”.Naciśnijprzycisk„SELECT” (I)w przełączniku
obrotowym,aby przełączyćfunkcję pomiarowąna „AC”.Na
wyświetlaczupojawisię„TRMS”,„AC”orazjednostka„mV”.
- Podłącz czerwony przewód pomiarowy do gniazda V (G), a
czarnyprzewódpomiarowydogniazdapomiarowegoCOM(H).
- Połącz obie końcówki pomiarowe z obiektem pomiarowym
(generator,obwóditp.).
- Zmierzonawartośćpojawisięnawyświetlaczu.
- Pozakończeniupomiaruodłączprzewodypomiaroweodmie-
rzonegoobiektuiwyłączCMU.
 Zakresnapięcia„VDC/AC”wykazujerezystancjęwejściowąwynoszącą≥10MΩ.ZakresmVwykazuje
rezystancjęwejściowąwynoszącą≤1000MΩ.Przyotwartychwejściachpomiarowychniezdeniowana
wartośćpomiarumożebyćwyświetlanawzakresiemVzewzględunawysokąrezystancjęwejściową,ale
niematowpływunawynikpomiaru.
d) Pomiar napięcia LoZ
FunkcjapomiaruLoZumożliwiapomiarnapięciastałegoiprzemiennegooniskiejimpedancji(ok.400kΩ).Niższa
rezystancjawewnętrznamiernikaredukujebłędnypomiarnapięćbłądzącychifantomowych.Obwódpomiarowyjest
jednakżemocniejobciążanyniżprzystandardowejfunkcjipomiarowej.
AbyużyćfunkcjipomiarowejLoZ,naciśnijpodczaspomiarunapięciaprzycisk„Lowimp.400kΩ”(J).Impedancja
pomiarowazostaniezmniejszonanaczasnaciskaniaprzycisku.
Nawyświetlaczupojawisięsymbol„LoZ”(B20).
 FunkcjapomiarowaLoZmożebyćstosowanatylkodonapięciawynoszącegomaks.250V.Czaspomiaru
LoZnależyograniczyćdomaks.3sekund.FunkcjataniejestdostępnawzakresiepomiarumV.
 PoużyciufunkcjiLoZwymaganyjestczasregeneracjiwynoszący1minutę.
