c) Pomiar napięcia „V”

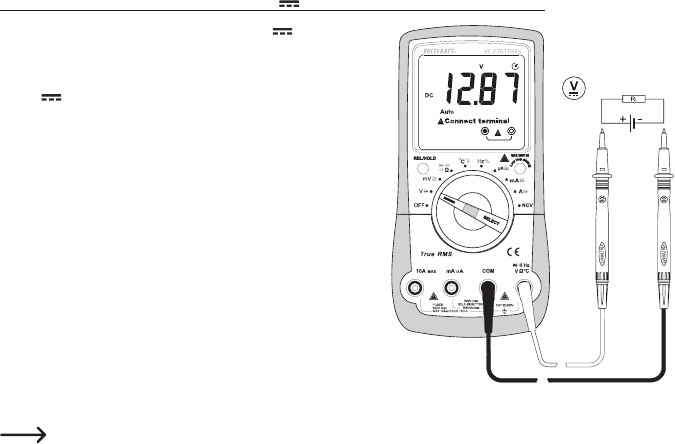

W celu dokonania pomiaru prądu stałego „V ” (DC) postępuj w następujący sposób:

- WłączCMUiwybierzfunkcjępomiarową„V ”.Nawyświe-

tlaczupojawisię„DC”orazjednostka„V”.

- Domałychnapięćmaks.600mVwybierzfunkcjępomiarową

„mV ”.

- 

Podłącz czerwony przewód pomiarowy do gniazda V (G), a

czarnyprzewódpomiarowydogniazdapomiarowegoCOM(H).

- Połącz obie końcówki pomiarowe z obiektem pomiarowym

(baterią,obwodemitp.).Czerwonakońcówkapomiarowaod-

powiadabiegunowidodatniemu,aczarnaujemnemu.

- Odpowiednia polaryzacja zmierzonej wartości zostanie wy-

świetlonanawyświetlaczuwrazzbieżącąwartościąpomia-

rową.

- Pozakończeniupomiaruodłączprzewodypomiaroweodmie-

rzonegoobiektuiwyłączCMU.

 Jeśliwprzypadkunapięciastałegoprzedzmierzonąwartościąpojawisięznakminus„-”,zmierzonenapię-

ciemawartośćujemną(lubprzewodypomiarowezostałyzamienione).

 Zakresnapięcia„VDC/AC”wykazujerezystancjęwejściowąwynoszącą≥10MΩ.ZakresmVwykazuje

rezystancjęwejściowąwynoszącą≤1000MΩ.Przyotwartychwejściachpomiarowychniezdeniowana

wartośćpomiarumożebyćwyświetlanawzakresiemVzewzględunawysokąrezystancjęwejściową,ale

niematowpływunawynikpomiaru.
