Instructions

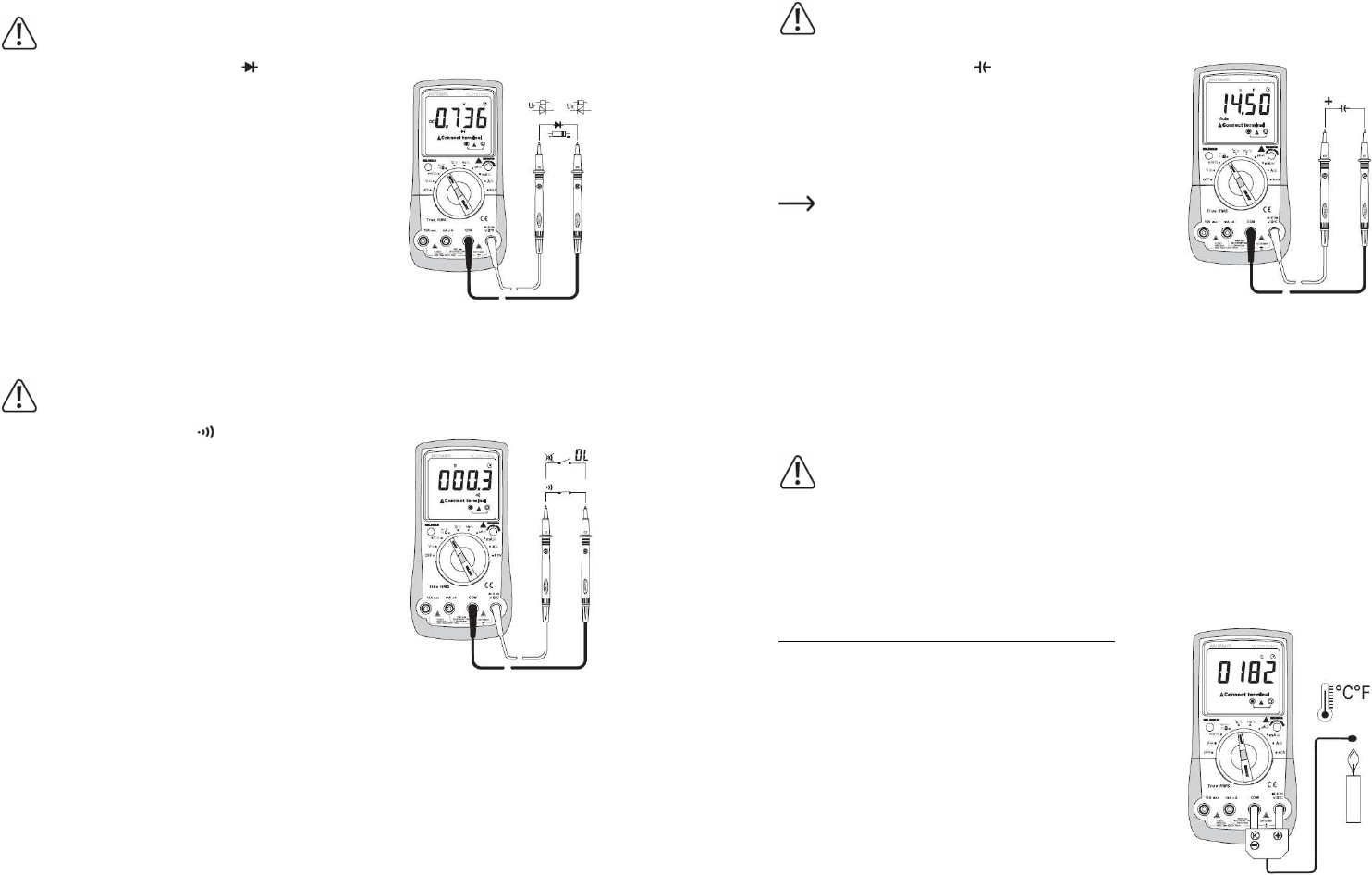

i) Testování diod
Zajist ě te, aby všechny objekty, které chcete m ěř it (v č etn ě prvk ů obvodu, jejich č ástí
a obvod ů ), byly odpojeny od proudu a bez nap ě tí.
- Zapněte DMM a zvolte režim měření .
- Stiskněte dvakrát tlačítko SELECT, aby se zvolila režim měření
diod. Na displeji se ukazuje symbol testování diod a jednotka
Volt. Dalším stiskem SELECT by se přístroj přepnul na další
funkci měření.
- Zapojte červený měřící vodič do zdířky Hz (G) a černý měřící
kabel do zdířky COM (H).
- Vytvořte mezi oběma měřícími hroty kontakt a zkontrolujte jejich
propojenost. Na displeji měřicího přístroje by se měla zobrazit
hodnota přibližně 0,000 V.
- Nyní přiložte hroty měřících sond k měřenému objektu (diodě).
Červený testovací vodič k anodě (+) a černý testovací vodič ke
katodě (-).
- Na displeji se zobrazuje kontinuální napětí „UF“ ve voltech
v propustném směru. Pokud se zobrazí OL, dioda se měří
v závěrném směru (UR) nebo je dioda vadná (přerušená).
Pro kontrolu proveďte měření s opačnou polaritou.
- Po dokončení měření odstraňte z měřeného objektu hroty měřících kabelů a vypněte multimetr.
j) Kontrola propojenosti obvodu
Zajist ě te, aby všechny objekty, které chcete m ěř it (v č etn ě prvk ů obvodu, jejich č ástí
a obvod ů ), byly odpojeny od proudu a bez nap ě tí.
- Zapněte DMM a zvolte režim .
- Stiskněte 1x tlačítko SELECT, aby se zvolila správná funkce
měření. Na displeji se zobrazí symbol měření propojenosti
obvodu a jednotka Ohm (Ω ). Opakovaným stiskem SELECT se
přístroj přepne na další režim měření.
- Zapojte červený měřící vodič do zdířky Ω (G) a černý měřící
kabel do zdířky COM (H).
- Naměřená hodnota, která je nižší nebo rovná 10 Ω, ukazuje, že
obvod je průchodný a v takovém případě se z přístroje ozve
akustická signalizace (pípání). Při testu propojenosti obvodu se
měří odpor v rozsahu do 600 Ω.
- Pokud na displeji uvidíte „OL“, přístroj signalizuje, že došlo
k překročení rozsahu měření, nebo že je měřený obvod
přerušený.
- Po dokončení měření odstraňte z měřeného objektu hroty
měřících kabelů a vypněte multimetr.
k) Měření kapacity
Zajist ě te, aby všechny objekty, které chcete m ěř it (v č etn ě prvk ů obvodu, jejich č ástí
a obvod ů ), byly odpojeny od proudu a bez nap ě tí.
Vždy dodržujte polaritu elektrolytických kondenzátor ů .
- Zapněte DMM a zvolte režim .
- Stiskněte 3x tlačítko SELECT (I), aby se zvolil požadovaný
režim měření.
- Na displeji se zobrazí jednotka kapacity „nF“.
Dalším stiskem tlačítka se přístroj přepne na další funkci
měření.
- Zapojte červený měřící vodič do zdířky V (G) a černý měřící
kabel do zdířky COM (H).
Protože měřící vstup DMM je velmi citlivý, může se stát,
že i při volně položených měřících kabelech (bez přiložení
hrotů ke kontaktům kondenzátoru) se na displeji přístroje
zobrazí nějaká naměřená hodnota. V takovém případě
stiskněte tlačítko REL pro měření nízké kapacity (nižší než
600 nF). Indikátor se pak nastaví na „0“.
Funkce automatického výběru rozsahu je vypnuta.
- Nyní přiložte oba hroty měřících kabelů (červený = kladný pól a černý = záporný pól) k měřenému
objektu (kontakty kondenzátoru). Po chvilce se na displeji ukáže naměřená hodnota kapacity
kondenzátoru. Počkejte, dokud se hodnota neustálí. V případě, že je kapacita vyšší než 40 µF,
to může trvat několik sekund.
- Pokud dojde k překročení rozsahu měření, objeví se na displeji „OL“.
- Po dokončení měření odstraňte z měřeného objektu hroty měřících kabelů a vypněte DMM.
l) Měření teploty
P ř i m ěř ení teploty se smí povrchu m ěř eného objektu dotýkat jen teplotní sníma č .
Abyste se vyhnuli chybám v m ěř ení, nep ř ekra č ujte rozsah provozní teploty multimetru.
Kontaktní senzor teploty se smí používat jen k m ěř ení teploty povrch ů , které jsou bez
nap ě tí.
Součástí dodávky DMM je i drátový senzor, který slouží k měření teplot v rozsahu od -40 °C
do +230 °C. Abyste mohli využít celý měřící rozsah multimetru (-40 až + 1000 °C), budete potřebovat
termočlánek typu K, který je k dostání jako volitelné příslušenství. Pro připojení termočlánků typu
K s miniaturním konektorem budete potřebovat také adaptér se zdířkou typu K.
K měření teploty lze použít všechny typy termálních senzorů typu K. Naměřenou teplotu můžete
zobrazit, buď v stupních Celsia (°C), nebo Fahrenheita (°F).
P ř i m ěř ení teploty postupujte následujícím zp ů sobem:
- Zapněte DMM a zvolte režim měření „°C“. Na displeji se zobrazí
jednotka stupeň Celsia pro měření teploty.
- Zapojte přiložený teplotní senzor se správnou polaritou,
tj. kladným pólem do zdířky měření V (G) a záporným pólem do
zdířky měření COM (H).
- Na displeji se zobrazí hodnota teploty v °C.
- Pro změnu jednotek teploty z °C na °F použijte tlačítko SELECT
(I). Po každém stisku tlačítka dojde k změně jednotek.
- Pokud se na displeji zobrazuje „OL“, došlo buď k přesahu
rozsahu měření, nebo je odpojený senzor.
- Po dokončení měření odpojte senzor a vypněte multimetr.
