Instructions

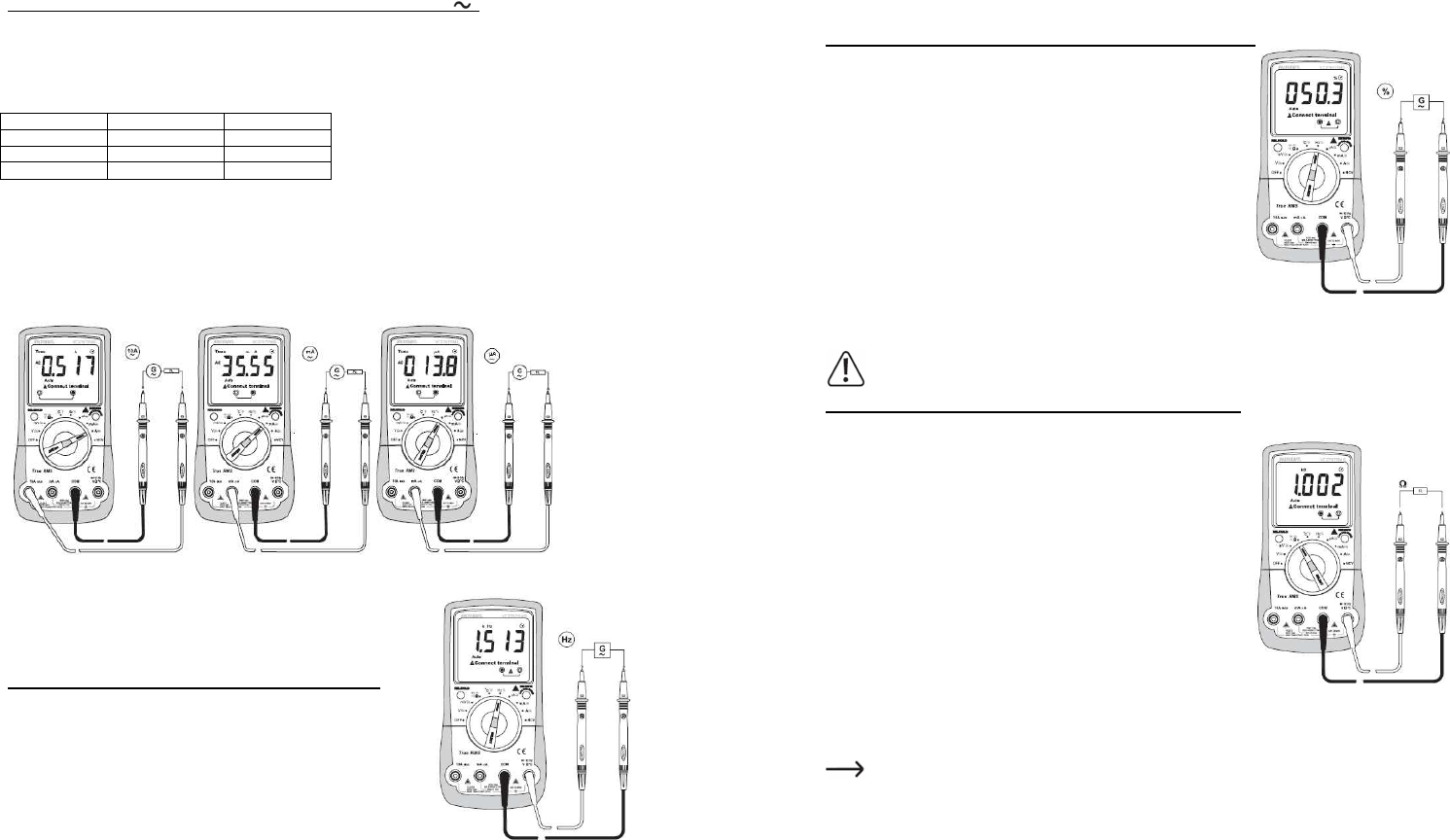

P ř i m ěř ení st ř ídavého proudu postupujte následujícím zp ů sobem (A ):
- Zapněte multimetr a zvolte požadovanou funkci měření „A, mA, µA“.
- Pro přepnutí na střídavý proud stiskněte tlačítko „SELECT“. Na displeji se objeví „AC“ a „TRMS“.
Dalším stiskem tlačítka se vrátíte zpět k měření DC.
- Níže uvedená tabulka zobrazuje různé funkce měření a dostupné rozsahy. Vyberte si rozsah
měření a příslušné zdířky měření.
Režim m ěř ení
Rozsah m ěř ení
Zdí ř ky
A
0 - 10 A COM + 10 A
mA
0 - 600 mA COM + mA µA
µA
0 - 6000 µA COM + mA µA
- V závislosti na výběru zapojte červený měřící vodič do zdířky10 A, nebo mA µA a černý měřící
vodič do zdířky COM.
- Obě měřící sondy připojte sériově k měřenému objektu (k baterii, obvodu, atd.), který je ve
vypnutém stavu. Příslušný elektrický obvod se musí vypnout před připojení sond.
- Po připojení obvod zapněte.
- Na displeji se ukáže naměřená hodnota.
- Po dokončení měření odstraňte měřící vodiče z měřeného objektu a vypněte DMM.
f) Měření frekvence
DMM můžete použít k měření a indikaci frekvence napěťového
signálu v rozsahu od 10 Hz do 10 MHz. Maximální vstup je
20 Vrms. Tento režim se nehodí k měření v síti. Dodržujte vstupní
hodnoty, které jsou uvedeny níže v části „Technická data“.
P ř i m ěř ení frekvence postupujte následujícím zp ů sobem:
- Zapněte multimetr a zvolte režim měření „Hz“. Na displeji se
zobrazí „Hz“.
- Zapojte červený měřící vodič do zdířky Hz (G) a černý měřící
kabel do zdířky COM (H).
- Obě měřící sondy připojte k měřenému objektu (generátor
signálu, obvod, atd.).
- Na displeji se ukáže frekvence a příslušná jednotka.
- Po dokončení měření odstraňte měřící vodiče z měřeného
objektu a vypněte DMM.
g) Měření trvání impulzu v %
P ř i m ěř ení trvání impulzu v % postupujte následujícím zp ů sobem:
Multimetr můžete použít také k zobrazení trvání impulzu jako
procentuálního vyjádření trvání kladné poloviny vlnového průběhu
v poměru k celkové periodě. Maximální vstup je 20 Vrms.
Tento režim se nehodí k měření v síti. Dodržujte vstupní hodnoty,
které jsou uvedeny níže v části „Technické údaje“.
- Zapněte multimetr a zvolte rozsah měření „Hz“. Na displeji se
zobrazí „Hz“. Stiskněte tlačítko SELECT (I) na otočném ovladači
a na displeji se ukáže „%“.
- Zapojte červený měřící vodič do zdířky Hz (G) a černý měřící
kabel do zdířky COM (H).
- Obě měřící sondy připojte k měřenému objektu (generátor
signálu, obvod, atd.).
- Na displeji se ukáže procentuální vyjádření délky impulzu
kladné poloviny vlnového průběhu.
- Po dokončení měření odstraňte měřící kabely z měřeného
objektu a vypněte DMM.
h) Měření odporu
Zajist ě te, aby všechny objekty, které chcete m ěř it (v č etn ě prvk ů obvodu,
jejich č ástí a obvod ů ), byly odpojeny od proudu a bez nap ě tí.
P ř i m ěř ení velikosti odporu postupujte následujícím zp ů sobem:
- Zapněte DMM a zvolte režim měření „Ω“.
- Zapojte červený měřící vodič do zdířky Hz (G) a černý měřící
kabel do zdířky COM (H).
- Vytvořte mezi oběma měřícími hroty kontakt a zkontrolujte jejich
propojenost. Na displeji měřicího přístroje by se měla zobrazit
hodnota odporu cca 0 – 0,5 Ω (vlastní odpor zkušebních
kabelů).
- V případě měření při nízké impedanci (<600 Ω) stiskněte asi na
1 sekundu tlačítko „REL“ (C), když jsou měřicí sondy pod
zkratem, aby se do následného měření odporu nepromítla
impedance měřících kabelů. Na displeji by se měla ukázat
hodnota 0 Ω. Automatický výběr rozsahu měření se vypne.
- Nyní přiložte 2 měřící hroty k měřenému objektu.
Za předpokladu, že odpor není příliš vysoký a jeho obvod není
přerušený, na displeji se zobrazí naměřená hodnota.
Počkejte, dokud se výsledek nestabilizuje. Pokud se jedná
o odpor vyšší než 1 MΩ, může to trvat několik sekund.
- Pokud se na displeji přístroje zobrazí symbol „OL“, (overload), znamená to, že jste překročili
měřící rozsah, nebo že je měřený obvod přerušený.
- Po dokončení měření odstraňte z měřeného odporu hroty měřících kabelů a vypněte multimetr.
Při měření velikosti odporu dávejte pozor, aby místa, kterých se dotýkají hroty měřících sond,
nebyly pokryty nečistotou, olejem, kalafunou apod., protože v takovém případě můžou být
výsledky měření nepřesné.
Tlačítko „REL“ lze používat, jen pokud se zobrazuje naměřená hodnota. Pokud se zobrazuje
„OL“, nelze tuto funkci aktivovat.
