V p ř ípad ě signalizace nesprávného p ř ipojení okamžit ě p ř erušte m ěř ení a p ř esv ě d č te
se, že jste vybrali správný režim m ěř ení a správné zapojení testovacích vodi čů .
Na displeji se také znázor ň ují správné zdí ř ky pro každý rozsah m ěř ení.

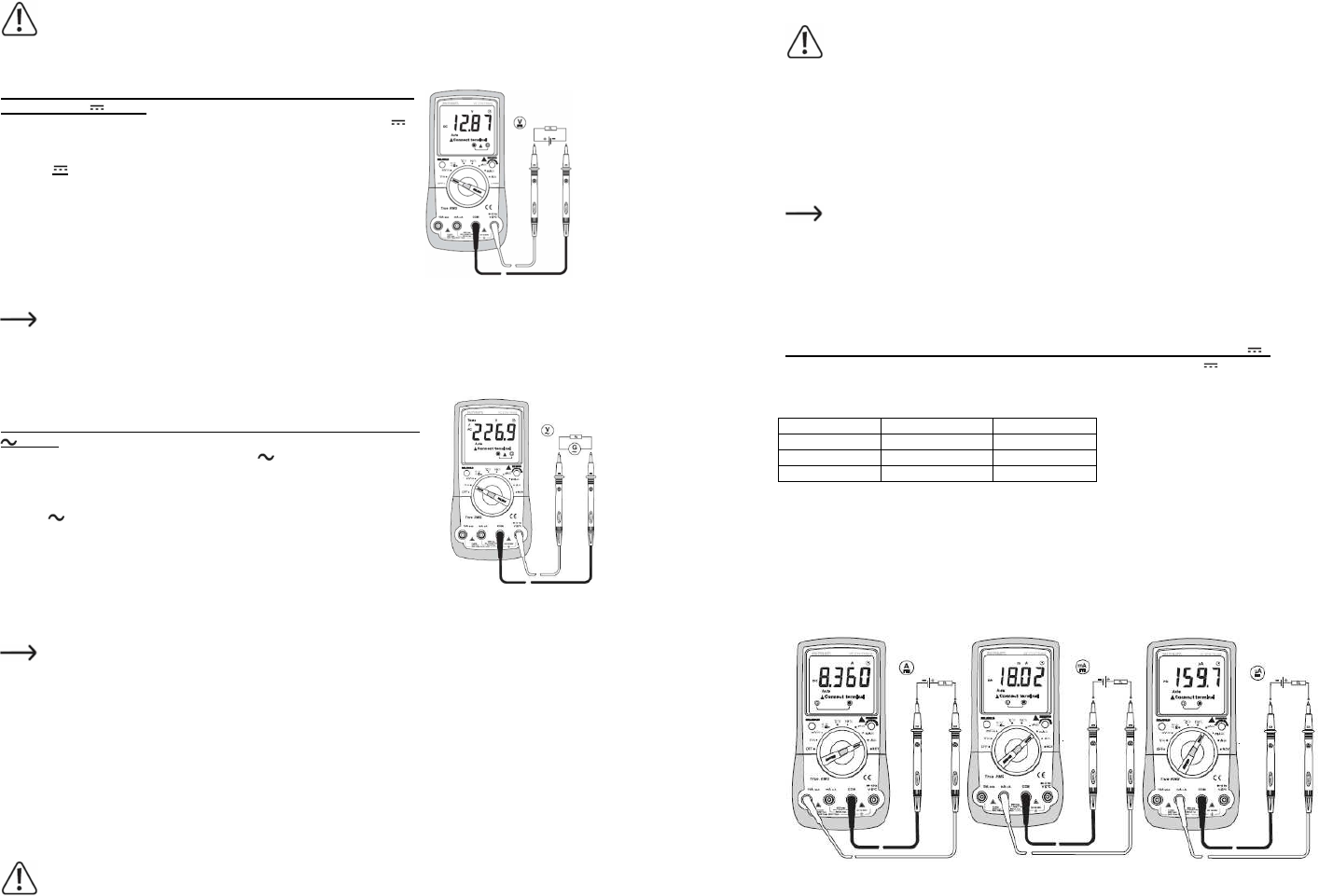

c) Měření napětí „V“
P ř i m ěř ení stejnosm ě rného nap ě tí postupujte následujícím
zp ů sobem „V “ (DC):
- Zapněte DMM a zvolte příslušný měřící rozsah „V “.
Na displeji se zobrazí „DC“ a „V“.
- V případě nižších napětí až do max. 600 mV vyberte funkci měření
„mV “.
- Zapojte červený měřící vodič do zdířky V (G) a černý měřící kabel
do zdířky COM (H).
- Obě měřící sondy připojte k měřenému objektu (k baterii, obvodu,
atd.). Připojte červenou sondu ke kladnému pólu a černou sondu k
zápornému pólu.
- Na displeji se ukazuje polarita měření.
- Po dokončení měření odstraňte měřící vodiče z měřeného objektu
a vypněte multimetr.
Pokud se při měření stejnosměrného napětí zobrazuje před naměřenou hodnotou znaménko
mínus „-„, má změřené napětí zápornou hodnotu (nebo jsou obráceně měřící vodiče).
Rozsah napětí „V DC/AC“ má vstupní odpor > 10 MΩ. Rozsah napětí mV má vstupní odpor
≤ 1000 MΩ. Když se používají otevřené vstupy měření, může se vzhledem k vysokému
vstupnímu odporu zobrazovat nedefinovaná hodnota měření. Nemá to však žádný vliv na
výsledky měření.
P ř i m ěř ení st ř ídavých nap ě tí postupujte následujícím zp ů sobem „V
“ (AC):
- Zapněte DMM a zvolte režim měření „V “.
- Stiskněte tlačítko SELECT (I) na otočném ovladači, aby se DMM
přepnul do režimu „AC“. Na displeji se ukáže „TRMS“, „AC“ a „V“.
- V případě nižších napětí až do max. 600 mV vyberte rozsah měření
„mV “. Pokud chcete použít funkci měření „AC“, stiskněte tlačítko
SELECT (I) a multimetr se přepne na měření střídavého napětí.
Na displeji se zobrazí „TRMS“, „AC“ a jednotka „mV“.
- Zapojte červený měřící vodič do zdířky V (G) a černý měřící vodič
do zdířky COM (H).
- Obě měřící sondy připojte k objektu, který chcete měřit (generátor, obvod, atd.).
- Na displeji se ukáže naměřená hodnota.
- Po dokončení měření odstraňte měřící vodiče z měřeného objektu a vypněte DMM.
Rozsah napětí „V DC/AC“ má vstupní odpor >10 MΩ. Rozsah mV má vstupní odpor
≤ 1000 MΩ. Když se používají otevřené vstupy měření, může s e vzhledem k vysokému
vstupnímu odporu zobrazovat nedefinovaná hodnota měření. Nemá to však žádný vliv
na výsledky měření.
d) LoZ - Měření střídavého napětí při nízké vstupní impedanci
Funkce LoZ umožňuje měření střídavých napětí s nízkou impedancí (přibližně 400 kΩ). V tomto
režimu multimetr sníží vnitřní odpor měřicího přístroje, aby se zabránilo vlivu rozptýlených
fantomových napětí. Při tomto způsobu je však odpor víc zatížen, než při běžném měření.
Pokud chcete použít režim LoZ, stiskněte v proběhu měření napětí tlačítko „Low imp. 400 kΩ“ (J).
Měřená impedance bude nižší, dokud budete tlačítko držet.
Na displeji se zobrazí „LoZ“ (B20).
Režim měření LoZ se smí používat jen do max. napětí 250 V a jeho trvání nesmí být delší než
3 sekundy. Tento režim není dostupný v rozsahu měření mV.
Po použití režimu LoZ nechte DMM před dalším měřením asi 1 minutu v klidu.
e) Měření proudu „A“
Nikdy nep ř ekra č ujte maximální p ř ípustné vstupní hodnoty. Nedotýkejte se obvodu
ani p ř ipojovacích bod ů , pokud nap ě tí p ř esahuje 33 V ACrms nebo 70 V DC.
Nebezpe č í smrtelného úrazu!
Maximální p ř ípustné nap ě tí v m ěř eném obvodu nesmí p ř esáhnout 600 V.
M ěř ení proudu vyššího než 6 A se musí provád ě t maximáln ě po dobu 10 sekund
s 15 minutovými p ř estávkami v m ěř ení.
M ěř ení proudu za č ínejte vždy v nejvyšším rozsahu a v p ř ípad ě pot ř eby ho p ř epínejte
sm ě rem dol ů . P ř ed provedením zm ě ny rozsahu a p ř ed p ř ipojením multimetru vždy
obvod vypn ě te. Všechny rozsahy m ěř ení jsou zabezpe č eny pojistkami a chrání se tak
proti p ř etížení.
V m ěř ícím rozsahu 10 A nikdy nem ěř te proud vyšší než 10 A a v rozsahu mA/ µA proud
nad 600 mA. V opa č ném p ř ípad ě se aktivují pojistky.
Měření proudu v rozsahu mA/µA provádějte co nejrychleji a vyhněte se nepřetržitým
měřením. Technologie PTC zahřívá postupně během měření a rostoucím proudem stále víc
ochranné komponenty v měřicím obvodu. Následkem toho se zvyšuje interní odpor a snižuje
se tok proudu. Mějte to prosím na paměti, když provádíte sérii měření.
Při překročení rozsahu měření se spustí optická a akustická signalizace.
Pokud se spustí pojistka PTC, zastavte měření a vypněte DMM (poloha OFF).
Počkejte cca 5 minut. Samoresetovací pojistka se mezitím ochladí a můžete pokračovat
v práci.
P ř i m ěř ení stejnosm ě rného proudu postupujte následujícím zp ů sobem (A ):
- Zapněte multimetr a zvolte požadovanou funkci měření „A, mA, µA “.
- Níže uvedená tabulka zobrazuje různé funkce měření a dostupné rozsahy. Vyberte si rozsah
měření a příslušné zdířky měření.
Režim
m ěř ení
Rozsah m ěř ení
Zdí ř ky
A
0 - 10 A COM + 10 A
mA
0 - 600 mA COM + mA µA
µA
0 - 6000 µA COM + mA µA
- V závislosti na výběru zapojte červený měřící vodič do zdířky10 A, nebo µA mA a černý měřící
vodič do zdířky COM.
- Obě měřící sondy připojte sériově k měřenému objektu (k baterii, obvodu, atd.), který je ve
vypnutém stavu. Příslušný elektrický obvod se musí vypnout před připojení sond.
- Po připojení obvod zapněte.
- Na displeji se zobrazuje naměřená hodnota.
- Po dokončení měření obvod znovu vypněte, odstraňte měřící vodičey z měřeného objektu
a vypněte DMM.
