9. Volt (jednotka napětí)
10. Symbol mikro (10
-6
)
11. Ampér (jednotka elektrického proudu)
12. Farad (jednotka měření kapacity kondenzátorů)
13. Symbol stupňů Celsia (jednotka teploty)
14. Symbol stupňů Fahrenheita (americká jednotka teploty)
15. Zobrazení trvání kladné části impulzu (%)
16. Symbol aktivní funkce automatické vypnutí přístroje
17. Zobrazení naměřené hodnoty
18. Symbol testování diod
19. Symbol funkce akustické kontroly propojenosti obvodu
20. Symbol nízké impedance
21. Indikátor připojení správné zdířky
22. Symbol automatického výběru měřícího rozsahu
23. Symbol slabé baterie
24. Symbol aktivní funkce HOLD
25. Symbol stejnosměrného proudu ( )
26. Indikace polarity směru toku proudu (záporný pól)
27. Symbol střídavého proudu ( )
28. Varovný symbol upozornění na nebezpečné napětí nebo jiné nebezpečí při překročené rozsahu
měření
REL Tlačítko pro měření relativní hodnoty (referenční měření)
SELECT Přepnutí vedlejších funkcí
HOLD Tlačítko pro přidržení naměřené hodnoty na displeji
OL Overload = symbol znázorňující překročení měřícího rozsahu
LEAd Upozornění na použití nesprávné zdířky měření
OFF Poloha přepínače pro vypnutí měřicího přístroje
True RMS Efektivní střední hodnota
Low imp. 400 kΩ Přepínání impedance v rozsahu měření napětí (z 10 MΩ na 400 kΩ)
EF Zobrazení funkce NCV bez detekce napětí
- - - - Zobrazení funkce NCV s detekcí napětí
Symbol testování diod
Symbol akustické kontroly propojenosti obvodu
Symbol měřícího rozsahu kapacity kondenzátorů
Symbol střídavého proudu
Symbol stejnosměrného proudu
COM Připojení referenčního potenciálu
mV Funkce měření napětí, milivolt (10
-
3
)
V
Funkce měření napětí, Volt (jedn
otka elektrického napětí)
A Funkce měření proudu; Ampér (jednotka elektrického proudu)
mA Režim miliampér (10-3
µA
Režim mikroampér (10
-
6
)
Hz Funkce měření frekvence; Hertz (jednotka frekvence)
% Symbol funkce měření trvání kladné části průběhu (střída)
Ω
Funkce měření odporu; Ohm (jednotka odporu)
°C °F Symbol jednotky měření teploty (Celsius/ Fahrenheit)
NCV Bezkontaktní detekce napětí
Provádění měření
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu
ani připojovacích bodů, pokud napětí přesahuje 33 V ACrms nebo 70 V DC.
Nebezpečí smrtelného úrazu!
Měření je možné jen se zavřenou schránkou baterie a pojistky. Je-li schránka otevřena,
všechny zdířky měření se automaticky zajistí proti vstupu.
Před měřením vždy zkontrolujte, zda měřící kabely nejsou poškozené. Pokud na nich
objevíte nějaké poškození, okamžitě je přestaňte používat! Nebezpečí smrtelného
úrazu!
V průběhu měření nesahejte mimo označené části držáků měřících sond.
K přístroji připojujte vždy jen dva měřící kabely potřebné pro měření. Z bezpečnostních
důvodů odpojte od přístroje při měření proudu všechny ostatní kabely, které
nepotřebujete.
Měření elektrických obvodů >33 V AC a >70 V DC smí provádět pouze profesionálové
a osoby, které jsou seznámeny s příslušnými předpisy pro měření a uvědomují
si potencionální nebezpečí, které se při měření může objevit.
Pokud se na displeji zobrazí označení „OL“, došlo k překročení měřicího rozsahu.
Kromě toho se v každém režimu měření na displeji zobrazuje správný způsob připojení
měřicích vodičů. Věnujte mu pozornost při připojování měřicích vodičů k DMM.
a) Zapnutí a vypnutí multimetru
Nastavte otočný ovladač (D) na příslušnou funkci měření.
Rozsahy měření se kromě měření proudu automaticky nastavují na
co nejlepší rozlišení. Měření proudu začínejte vždy v nejvyšším
rozsahu a v případě potřeby ho přepínejte směrem dolů.
Před provedením změny rozsahu měření vždy odpojte testovací
vodiče. Chcete-li měřicí přístroj vypnout, otočte přepínač do polohy
„OFF“. Vypínejte multimetr vždy, když ho nepoužíváte.
Při uskladnění je nejlepší nechávat měřicí kabely v zdířkách COM
a V. Zabrání se tím případnému nesprávnému použití při dalším
měření.
Před zahájením práce s multimetrem musíte
do přístroje vložit přiloženou baterii. Vložení a výměna
baterie je popsána níže.

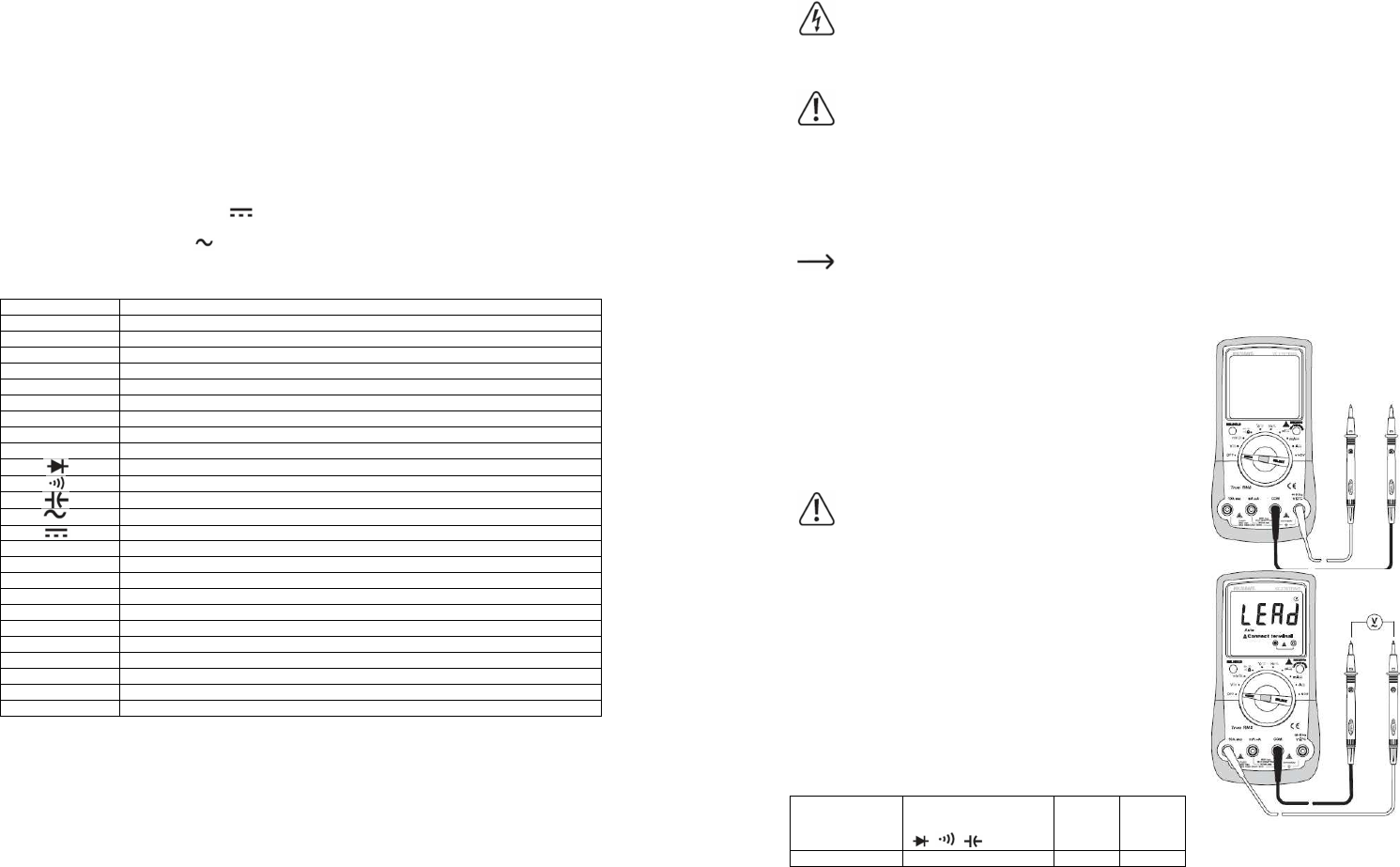

b) Upozornění na nesprávné zapojení
Tento DMM má integrovanou funkci monitorování měřících zdířek.
Pokud se testovací vodiče připojí do nesprávné zdířky (a vznikne
nebezpečí úrazu uživatele nebo poškození DMM), DMM spustí
akustickou a optickou signalizaci.
Pokud jsou testovací vodiče v zdířkách pro měření proudu a zvolí se
jiný režim měření (kromě měření proudu), DMM vydá pronikavý
zvukový signál. Dojde k tomu také v případě, když se navzájem
zamění měřicí vstup 10 A (F) a vstup mA/µA (E).
Jakmile se spustí poplach a na displeji se zobrazí „LEAd“,
zkontrolujte, jestli jste vodiče připojili do správných zdířek a jestli jste
zvolili správný režim měření.
Multimetr spustí poplach, když se zdířky připojí následujícím
způsobem:
Režim měření
V, mV, Ω, °C, °F,
Hz, %
, ,
mA/µA A
Připojení zdířek mA/µA, 10 A 10 A mA/µA
