Provozní prvky

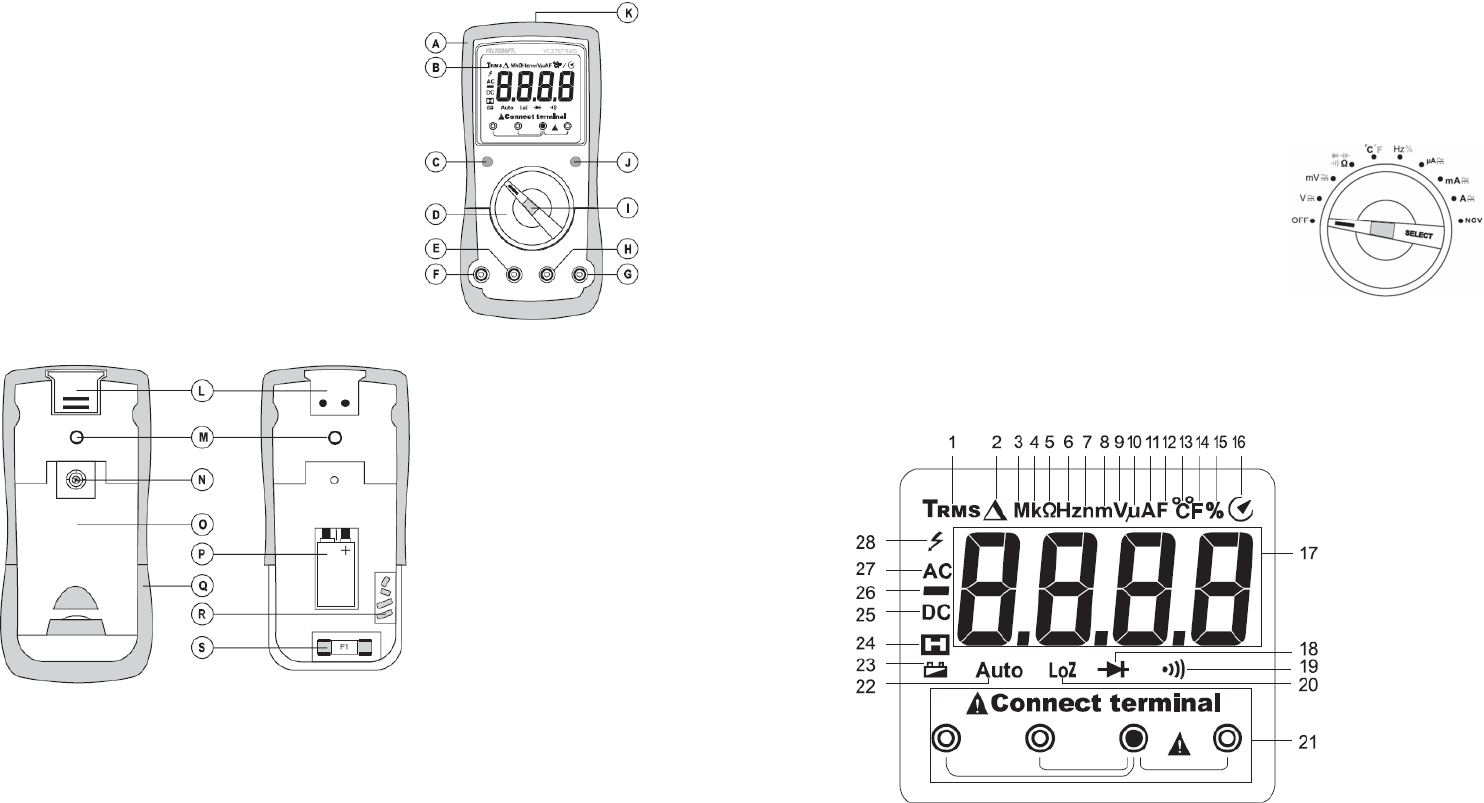

A. Gumový ochranný kryt
B. Displej
C. Tlačítko REL/HOLD
D. Otočný ovladač pro výběr režimu měření
E. Zdířka měření mA / µA
F. Zdířka měření 10 A
G. Zdířka měření VΩ („kladný potenciál“ pro přímá napětí)
H. Zdířka měření COM (referenční potenciál, „záporný“)
I. Tlačítko SELECT pro přepínání funkcí
J. Tlačítko nízké impedance 400 kΩ pro změnu impedance
K. Senzor bezkontaktní detekce napětí NCV (přední strana)
L. Posuvný kryt úchytu poutka
M. Závit pro připevnění na stativ
N. Šroub krytu schránky baterie
O. Výklopný stojánek
P. Schránka baterie
Q. Kryt schránky baterie a pojistky
R. Prvky samoresetovací ochrany PTC pro vstup mA / µA
S. Pojistka F1
Vlastnosti
Digitální multimetr (níže označován jako DMM) je vybaven digitálním displejem pro zobrazení
výsledků měření, který obsahuje 6 000 bodů (bod = nejnižší zobrazovací hodnota). Výsledek měření
napětí a proudu se podává jako efektivní střední hodnota (True RMS). Podle zvoleného režimu měření
se na displeji zobrazuje správná zdířka připojení. Výběr nesprávné připojovací zdířky je signalizován
zvukovou signalizací. Zvyšuje se tak provozní bezpečnost multimetru pro uživatele.
Pokud se DMM asi 15 minut nepožívá, automaticky se vypne. Šetří se tím baterie a prodlužuje se její
životnost. Funkci automatického vypnutí můžete manuálně deaktivovat.
DMM je určen jak pro amatéry, tak pro profesionály a pro měření v průmyslu až do kategorie měření
CAT III.
Zdířky pro připojení měřících kabelů můžou být při dodání chráněné ochrannými přepravními
vložkami. Před připojením kabelů k DMM vložky odstraňte.
Pro získání lepšího pohledu na displej se může DMM pomocí výklopné opěrky na zadní straně
postavit do svislé polohy.
U tohoto multimetru není potřeba měnit vadnou pojistku v rozsahu měření proudu mA / µA.
zabudované ochranné prvky PTC omezí v případě přetížení tok proudu a přístroj i měřený obvod se
tak chrání, aniž by bylo potřeba pojistku měnit. Po spuštění a po krátkém ochlazení se ochranné prvky
PTC automaticky resetují. Obvod měření proudu se tak přeruší jen na chvíli.
Schránku baterie a pojistky lze otevřít, jen když jste z multimetru odpojili všechny testovací vodiče.
Když je schránka baterie a pojistky otevřena, testovací vodiče nelze do zdířek měření připojit. Jedná
se o integrovaný bezpečnostní prvek, který slouží k ochraně uživatele.
Otočný ovladač (D)
Otočný přepínač se používá k výběru požadované funkce měření.
U většiny měřících funkcí je aktivní automatický výběr měřícího
rozsahu (AUTO), jehož pomocí se pro každou aplikaci zvolí příslušný
rozsah měření. Rozsahy měření proudu se musí nastavovat
manuálně. Měření vždy začínejte v nejvyšším měřicím rozsahu a až
poté v případě potřeby přepněte na nejbližší nižší rozsah.
Na některých místech se otočným ovladačem ovládá víc než jedna
funkce. Vedlejší funkce je označena šedou barvou a lze ji přepínat
tlačítkem „SELECT“ (I), (např. přepnutí z měření odporu na test diody
a test propojenosti obvodu nebo přepínání AC a DC). Funkce se
přepne po každém stisku tlačítka.
Pokud je přepínač v poloze OFF, multimetr se vypne. Pokud ho nepoužíváte, vždy DMM vypněte.
Prvky a symboly na displeji
Na displeji nebo na přístroji se vyskytují následující symboly a informace. Mohou se objevit také další
symboly, které však nemají žádnou funkci (test displeje).
1. Efektivní střední hodnota (TRMS)
2. Symbol delta = funkce měření referenční hodnoty
3. Symbol Mega (10
6
)
4. Symbol kilo (10
3
)
5. Ohm (jednotka elektrického odporu)
6. Hertz (jednotka frekvence)
7. Symbol Nano (10
-9
)
8. Symbol mili (10
-3
)
