User manual

i) Bezkontaktní detekce napětí „NCV“
Bezkontaktní detektor, resp. zkoušečka napětí slouží jako prostředek pro rychlé
prozkoušení napětí a nemůže nahrazovat kontaktní zkoušečku napětí. Není přípustné
používat tento způsob zjišťování absence napětí s cílem provádění nějakých prací.
Funkce NCV (bezkontaktní detekce napětí) se používá pro zjištění přítomnosti
střídavého napětí ve vodičích. Senzor NCV (1) je umístěn ve špičce senzoru
proudu.
Přiložte NCV senzor co nejblíže k vodiči. Vzdálenost nesmí být větší než 10
mm. Pokud přístroj detekuje střídavé napětí, začne blikat červená LED

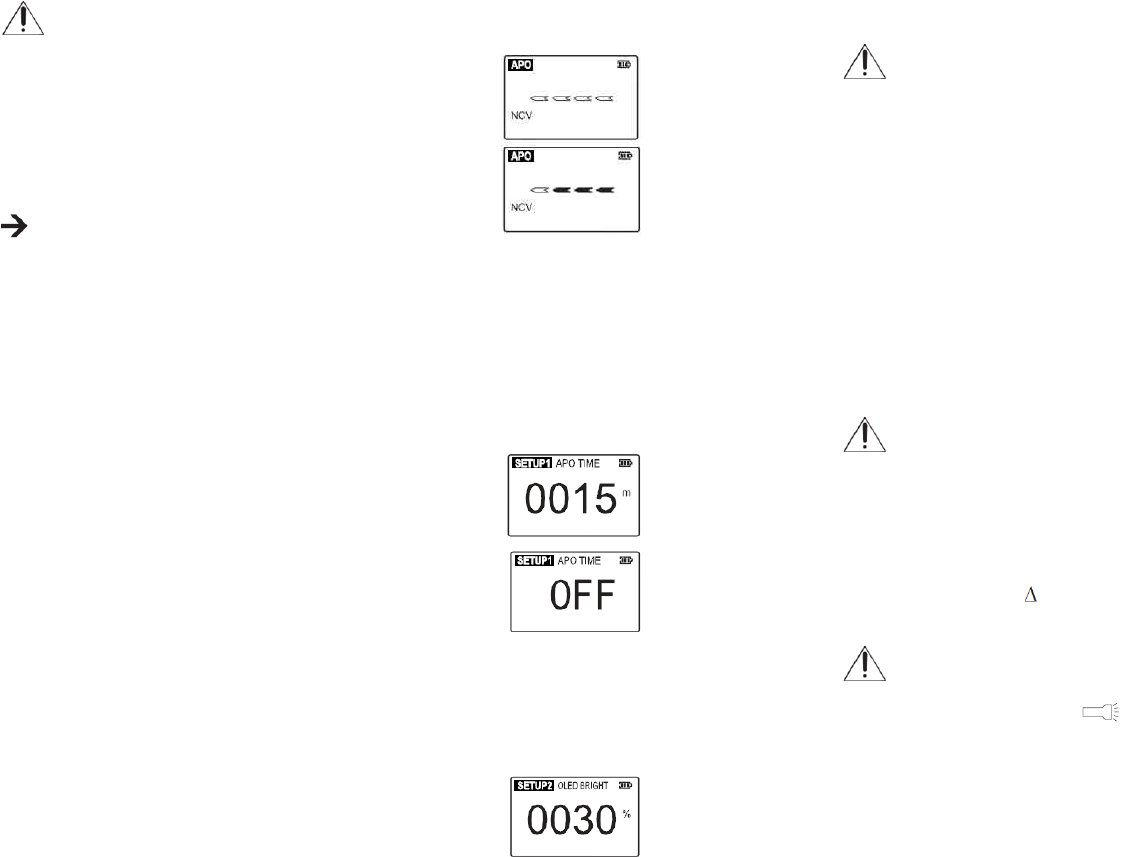

kontrolka NCV (3) a ozve se pípání. Síla signálu je na displeji znázorněna ve
formě čtyř symbolů šipek. Vzhledem k vysoké citlivosti NCV senzoru se LED
kontrolka může rozsvítit i v přítomnosti elektrostatického výboje. Je to
normální a nejedná se o závadu.
NCV senzor vždy vyzkoušejte nejdříve na známém zdroji střídavého
napětí, abyste se vyhnuli nepřesným měřením. Nepřesná detekce
představuje nebezpečí úrazu elektrickým proudem.
Další funkce
Níže uvedené funkce lze využít při nastavení přístroje nebo jako zvláštní funkce při měřením.
a) SETUP – nastavení přístroje
Digitální multimetr Vám umožňuje nastavit čas automatického vypnutí (APO) v rozsahu 0 až 30 minut
a také jas OLED displeje (0 – 100%).
Automatické vypnutí (APO)
V případě nečinnosti se digitální multimetr po uplynutí určitého, předem
nastaveného času automaticky vypne. Chrání a šetří se tím baterie a
prodlužuje se jejich provozní čas.
Po automatickém vypnutí multimetr znova zapnete, když stisknete libovolné
tlačítko, nebo když pootočíte otočný přepínač za „OFF“. Přístroj se zapne
během 1 – 2 sekund.
Při nastavování času pro automatické vypnutí postupujte následujícím
způsobem:
1. Stiskněte a asi 2 sekundy podržte tlačítko SETUP.
2. Na displeji se ukáže okno nastavení „SETUP 1 APO TIME“ automatického
vypnutí.
3. Tlačítkem MAX MIN (8) zvyšujete hodnotu v krocích po 1 minutě a
tlačítkem REL ZERO hodnotu po 1 minutě snižujete.
Pokud funkce není aktivní, tak se v režimu normálního měření symbol APO na displeji neukazuje
a přístroj se automaticky nevypíná.
4. Pro opuštění menu nastavení stiskněte a asi 2 sekundy podržte tlačítko SETUP. Displej se vrátí
k zobrazení měření.
Jas OLED displeje
1. Stiskněte a asi 2 sekundy podržte tlačítko SETUP.
2. Na displeji se ukáže okno nastavení „SETUP 1 APO TIME“ automatického
vypnutí. Stiskněte tlačítko SELECT (5), aby se ukázalo menu „SETUP 2
OLED BRIGHT“.
3. Tlačítkem MAX MIN (8) zvyšujete hodnotu v krocích po 10% a tlačítkem
REL ZERO hodnotu po 10% snižujete.
Hodnota jasu 0% představuje nejnižší hodnotu pro čtení displeje a hodnota
100% natavuje nejvyšší jas.
4. Pro opuštění menu nastavení stiskněte a asi 2 sekundy podržte tlačítko SETUP. Displej se vrátí
k zobrazení měření.
POZOR: Vezměte do úvahy, že vyšším jasem displeje se snižuje životnost baterií.
b) Funkce HOLD
Funkce HOLD slouží k přidržení naměřené hodnoty na displeji, abyste si ji mohli bez spěchu přečíst
nebo poznamenat.
Dříve než přistoupíte k měření vodičů bez napětí, se musíte přesvědčit, že je tato
funkce vypnuta. V opačném případě nebudou výsledky měření správné.
Pro zapnutí funkce HOLD stiskněte tlačítko HOLD (7). Ozve se potvrzující zvuk pípnutí a na displeji se
ukáže „H“.
Pro vypnutí funkce HOLD stiskněte znova tlačítko HOLD, nebo přepněte přístroj na jinou funkci
měření.
c) Funkce MAX/MIN
Funkce MAX/MIN Vám umožňuje ukládat maximální, minimální a průměrné (AVG) hodnoty měření.
Maximální a minimální hodnoty aktuálního měření se ukládají, když je funkce MAX/MIN aktivní.
Stiskněte tlačítko MAX/MIN (8), aby se zafixoval aktuální měřící rozsah (automatický rozsah je
vypnut). Na displeji se ukazuje inverzní symbol „MAX/MIN“ a nepřetržitě se ukládají a zobrazují
maximální hodnoty. Hodnota je označena symbolem „MAX“.
Hodnoty naměřeného proudu se stále ukazují v menším horním řádku.
Stiskněte znova tlačítko MAX/MIN (8), aby se aktivovala funkce MIN. Na displeji se nepřetržitě ukládají
a zobrazují minimální hodnoty. Hodnota je označena symbolem „MIN“.
Stiskněte znova tlačítko MAX/MIN (8), aby se aktivovala funkce AVG. Hodnoty, které se ukazují na
displeji, představují průměrné hodnoty aktuálního měření. Hodnota je označena symbolem „AVG“.
Pro vypnutí funkce stiskněte a asi 2 sekundy podržte tlačítko MAX/MIN. Symbol MAX/MIN se ztratí
z displeje a aktivuje se funkce automatického výběru měřícího rozsahu.
Funkce MAX/MIN není dostupná při kontrole průchodností obvodů, při testování diod,
ani během bezkontaktní detekce napětí.
d) Funkce REL
Funkce měření referenční hodnoty slouží například během měření odporu k tomu, aby se zabránilo
ztrátám na vodičích. Aktuálně naměřená hodnota se vynuluje a dojde k nastavení nové referenční
hodnoty. V menším horním řádku displeje se zobrazí základní hodnota (referenční rozdíl).
Pro aktivaci této funkce a uložení referenční hodnoty stiskněte tlačítko REL (11). Na displeji se ukáže
„REL“. Stiskněte znova tlačítko „REL“ (11), aby se v menším horním řádku zobrazila uložená rozdílová
hodnota se symbolem delta .
Displej se vynuluje a automatický výběr měřícího rozsahu se vypne.
Pro vypnutí této funkce stiskněte znova tlačítko REL nebo přístroj přepněte na jinou funkci měření.
Funkce REL není dostupná v měřícím rozsahu A-DC, při kontrole průchodností
obvodů, při testování diod, ani během bezkontaktní detekce napětí.
e) Osvětlení měřeného bodu
K zapnutí a vypnutí osvětlení mřeného bodu použijte tlačítko (14), které je umístěno na boční straně
digitálního multimetru. Pro zapnutí stiskněte tlačítko jedenkrát a pro vypnutí dvakrát. Pokaždé se ozve
potvrzující pípnutí.
Světlo zůstane zapnuto, dokud se funkce nevypne stiskem tlačítka osvětlení (14), otočením otočného
přepínače do polohy „OFF“, nebo dokud se přístroj automaticky nevypne.
