Pokud se měřící vstup vypustí, (zdířka: °C – COM), ukáže se na displeji teplota digitálního
multimetru. Vzhledem k tomu, že pouzdro přístroje je uzavřeno, teplota se bude přizpůsobovat
okolí jen velmi pomalu.

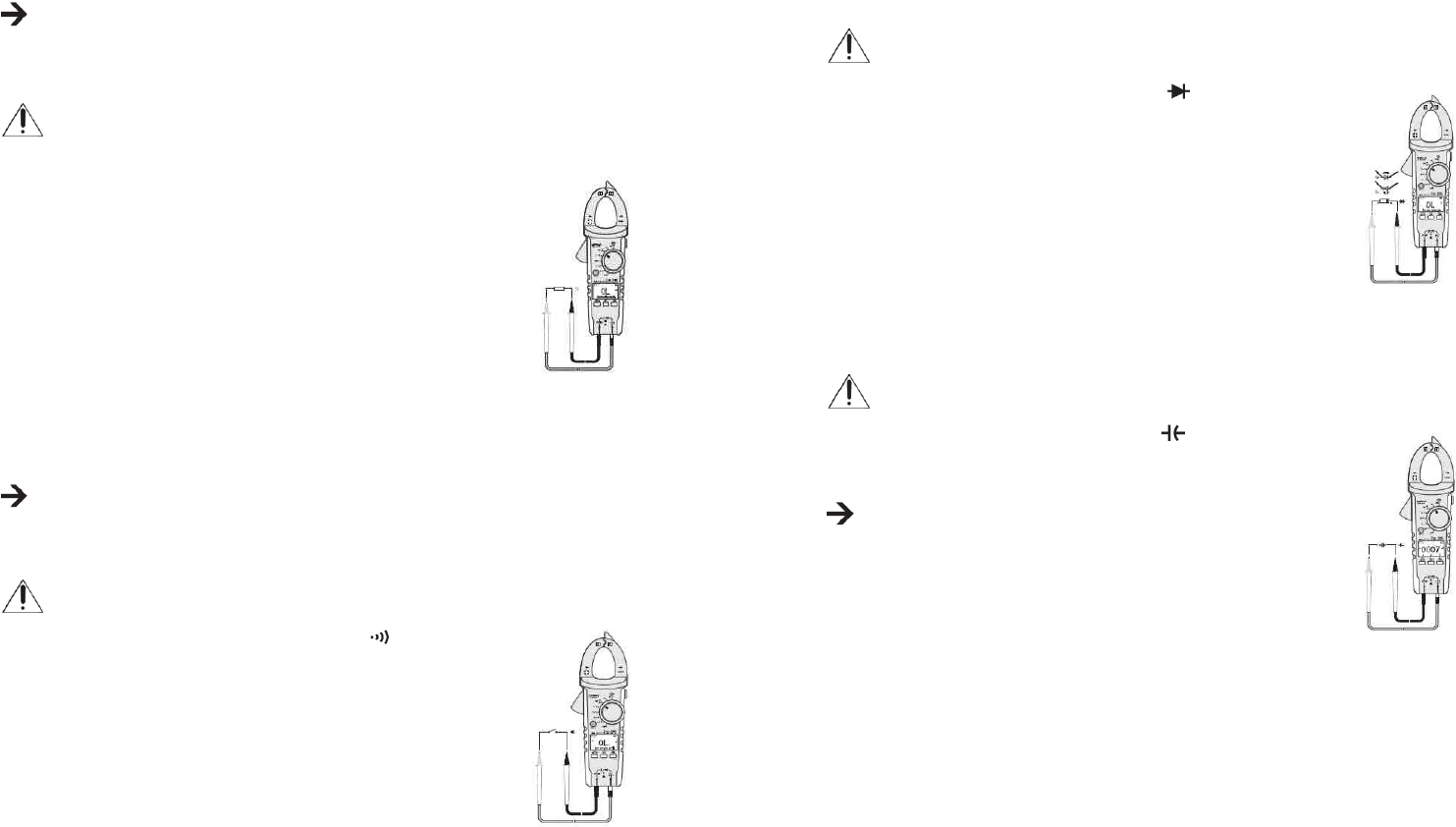

e) Měření velikosti odporu
Zajistěte, aby žádné části obvodů, zapojení a součásti jakož i měřené objekty
(rezistory) nebyly pod napětím.
Při měření velikosti odporu postupujte následujícím způsobem:
1. Zapněte digitální multimetr a zvolte měřící rozsah „Ω“.
2. Červený měřící kabel zapojte do zdířky Ω (10) a černý měřící kabel do zdířky
COM (9).
3. Vytvořte mezi oběma měřícími hroty kontakt a zkontrolujte, zda měřící kabely
vedou proud. Na displeji přístroje by se měla zobrazit hodnota odporu přibližně 0
– 1,5 Ω (vlastní odpor zkušebních kabelů).
4. V případě, že se na displeji ukáže hodnota vlastní hodnota kabelů, stiskněte
dvakrát tlačítko REL a vynulujte ji, aby neovlivňovala výsledky dalších měření. Na
displeji se zobrazuje malý symbol delta a hlavní ukazatel ukazuje nula ohmů.
Automatický výběr měřícího rozsahu (AUTO) je deaktivován. Menší číslice
nahoře ukazují základní hodnotu (referenční rozdíl).
5. Přiložte měřící hroty k měřenému objektu (odporu). Na displeji se zobrazí
naměřená hodnota za předpokladu, že odpor není příliš vysoký a jeho obvod není
přerušen. Počkejte, dokud se výsledek nestabilizuje. Pokud se jedná o odpor
vyšší než 1 MΩ, může to trvat několik sekund.
6. Pokud se na displeji přístroje zobrazí symbol „OL“, (overload), znamená to, že jste překročili
měřící rozsah, nebo že je měřený obvod (okruh, rezistor) přerušen. Stiskněte znova tlačítko REL,
aby se vypnula referenční funkce a aktivoval se automatický výběr rozsahu měření.
7. Po dokončení měření odstraňte z měřeného odporu hroty měřících kabelů a vypněte multimetr.
Při měření velikosti odporu dávejte pozor, aby místa, kterých se dotýkají hroty měřících kabelů,
nebyly pokryty nečistotou, olejem, kalafunou apod., protože v takovém případě mohou být
výsledky měření nepřesné.
f) Kontrola průchodnosti obvodů
Zajistěte, aby veškeré části obvodů, zapojení a součásti, které hodláte měřit, nebyly
pod napětím.
1. Zapněte digitální multimetr a zvolte měřící rozsah . Stisknutím tlačítka
SELECT zvolte správnou funkci měření. Na displeji se ukazuje symbol měření
průchodnosti obvodů. Dalším stiskem SELECT by se přístroj přepnul na další
funkci měření.
2. Červený měřící kabel zapojte do zdířky (10) a černý měřící kabel do zdířky COM
(9).
3. Naměřená hodnota, která je nižší než 10 Ω, ukazuje, že je obvod průchodný a
v takovém případě se z přístroje bude ozývat akustická signalizace (pípání).
Max. rozsah měření je 600 Ω.
4. Pokud dojde k překročení rozsahu měření, nebo když je měřený obvod
přerušen, objeví se na displeji „OL“.
5. Po dokončení měření odstraňte z měřeného objektu hroty měřících kabelů a
vypněte multimetr.
g) Testování diod
Při testování diod zajistěte, aby dioda nebo obvod, do kterého je dioda zapojena, byla
(byl) bezpodmínečně bez elektrického napětí. Veškeré okolní kondenzátory (kapacity),
které se nacházejí v zapojení, musejí být vybity.
1. Zapněte digitální multimetr a zvolte měřící rozsah . Stiskněte dvakrát tlačítko
SELECT, aby se zvolila správná funkce měření. Na displeji se ukazuje symbol
testování diod. Dalším stiskem SELECT by se přístroj přepnul na další funkci
měření.
2. Červený měřící kabel zapojte do zdířky (10) a černý měřící kabel do zdířky COM
(9).
3. Přiložte oba hroty měřících kabelů k sobě a zkontrolujte, zda měřící kabely vedou
elektrický proud. Na displeji přístroje by se měla zobrazit nulová hodnota napětí
(přibližně „0,000 V“).
4. Připojte hroty měřících kabelů k měřenému objektu.
5. Na displeji se zobrazuje napětí „UF“ ve voltech v propustném směru. Jestliže se
zobrazí OL, dioda se měří v závěrném směru (UR) nebo je dioda vadná
(přerušená). Pro kontrolu proveďte měření na opačných pólech. Pokud je
propustné napětí nižší než 0,1 V, ozve se pípání.
6. Po dokončení měření odstraňte z měřeného objektu hroty měřících kabelů a vypněte multimetr.
h) Měření kapacity kondenzátorů
Zajistěte, aby veškeré části obvodů, zapojení a součásti, které hodláte měřit, byly bez
elektrického napětí a vybity.
1. Zapněte digitální multimetr a zvolte měřící rozsah .
2. Červený měřící kabel zapojte do zdířky (10) a černý měřící kabel do zdířky COM
(9).
3. Na displeji se ukáže jednotka „nF“.
Protože je měřící vstup tohoto digitálního multimetru velmi citlivý, může se
stát, že se při volně položených měřících kabelech (bez přiložení těchto
kabelů ke kontaktům kondenzátoru) zobrazí na displeji přístroje nějaká
naměřená hodnota. V takovém případě stiskněte dvakrát tlačítko REL, aby se
hodnota vynulovala a vypnul se automatický výběr rozsahu. Menší číslice
nahoře ukazují základní hodnotu (referenční rozdíl). Funkce REL se tak
uplatní jen v případě nízkých hodnoty kapacity.
4. Nyní připojte oba hroty měřících kabelů (červený = kladný pól a černý = záporný
pól) k měřenému objektu (kontakty kondenzátoru). Po chvilce se na displeji ukáže naměřená
hodnota kapacity kondenzátoru. Počkejte, dokud se hodnota neustálí. V případě, že je kapacita
vyšší než 60 µF, to může trvat několik sekund.
5. Pokud dojde k překročení rozsahu měření, objeví se na displeji „OL“.
6. Po dokončení měření odstraňte z měřeného objektu hroty měřících kabelů a vypněte multimetr.
