Do čelistí vkládejte vždy jen jeden vodič. Když do nich vložíte zároveň
kladný a záporný, nebo L a N, proudy se navzájem vyruší a měření se
neprovede. Když čelistmi prochází víc než jeden vnější kabel (např. L1 a
L2 nebo kladný vodič 1 a kladný vodič 2), oba proudy se sčítají.
Volič pro výběr kabelu (1) je umístěn na špičce kleští, takže můžete
pohodlně oddělit požadovaný kabel od ostatních a zachytit jej.

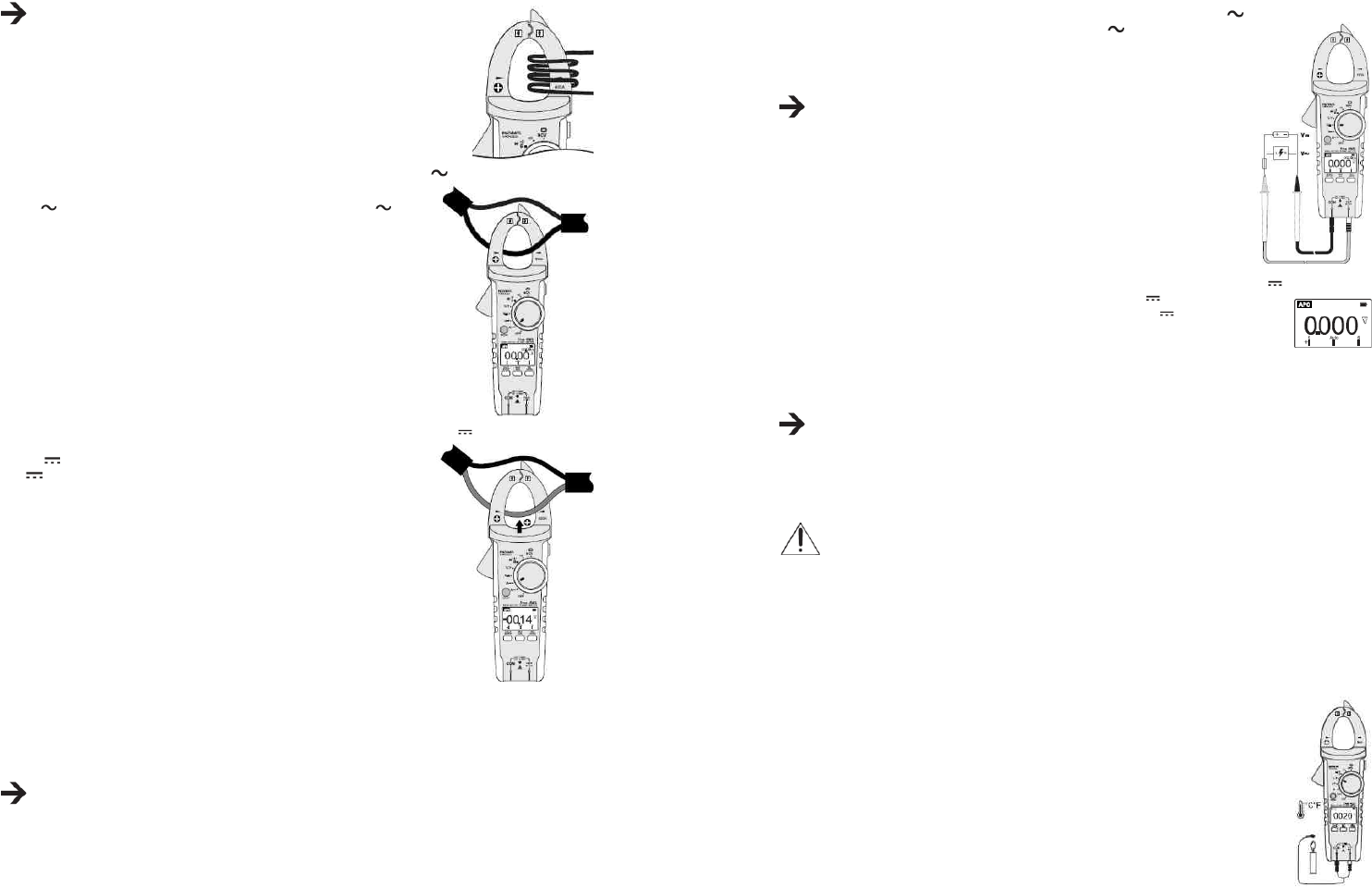

V případě měření nízkých proudů můžete několikrát navinout kabel
kolem čelisti. Poté vydělíte naměřenou hodnotu počtem ovinutí, abyste
získali správnou hodnotu proudu.
Při měření střídavého proudu postupujte následujícím způsobem („A )
1. Otočným přepínačem (13) zapněte multimetr a zvolte měřící rozsah
„A “. Na displeji se ukáže „A“ a symbol střídavého proudu .
2. V měřícím rozsahu střídavého proudu se po uzavření čelistí displej
nastaví automaticky na nulu. Pokud na displej působí nějaké silné
elektromagnetické pole v blízkosti, můžete tuto nechtěnou hodnotu na
displeji kompenzovat pomocí funkce REL (referenční hodnota
měření).
3. Stiskněte páku pro rozevření čelistí (4) a kleště otevřete.
4. Zachyťte jeden vodič, který chcete změřit a čelisti znova zavřete.
Vodič umístěte doprostřed mezi dva symboly trojúhelníku na čelistích.
5. Hodnota střídavého proudu se ukáže na displeji velkými číslicemi a
nad ní se zobrazuje malými číslicemi frekvence.
6. Odstraňte čelisti z měřeného vodiče a po dokončení měření přístroj
vypněte. Otočný přepínač dejte do polohy „OFF“.
Při měření stejnosměrného proudu postupujte následujícím způsobem (A )
1. Otočným přepínačem (13) zapněte multimetr a zvolte měřící rozsah
„A “). Na displeji se ukáže „A“ a symbol stejnosměrného proudu
.
2. V měřícím rozsahu stejnosměrného proudu se z důvodů vysoké
citlivosti a okolního magnetického pole (např. přítomnost
magnetického pole Země, apod.) může na displeji ukazovat hodnota
nízkého proudu, i když jsou čelisti zavřeny. V takovém případě
musíte před každým měřením nebo při výměně kabelu nastavit
displej manuálně na nulu. Vynulování proveďte bez vodiče a se
zavřenými čelistmi. Stiskněte krátce tlačítko ZERO. Ozve se pípnutí
a na displeji se ukáže „ZERO“ jako potvrzení vynulování displeje.
Displej se vynuluje po každém stisku tlačítka ZERO. Funkci nulování
vypnete, když tlačítko ZERO podržíte stisknuté asi 2 sekundy. Na
displeji se pak přestane ukazovat symbol ZERO a přístroj je zase
v režimu normálního měření.
3. Stiskněte páku pro rozevření čelistí (4) a otevřete kleště.
4. Dodržujte správnou polaritu čelistí pro měření stejnosměrného
proudu. Symboly polarity jsou vidět na přední a zadní straně čelistí. Když je připojení správné,
kabel vede ze zdroje proudu (+) přes přední čelist k zátěži.
5. Zachyťte jeden vodič, který chcete změřit a čelisti znova zavřete. Vodič umístěte doprostřed mezi
dva symboly trojúhelníku na čelistích.
6. Na displeji se ukáže naměřená hodnota.
Když se při měření stejnosměrného proudu zobrazuje před naměřenou hodnotou znaménko
mínus „-„, má změřený proud zápornou hodnotu (proud teče opačným směrem), nebo jsou
čelisti obráceně.
7. Odstraňte čelisti z měřeného vodiče a po dokončení měření přístroj vypněte. Otočný přepínač
dejte do polohy „OFF“.
3. Měření napětí „V“
Při měření střídavého napětí postupujte následujícím způsobem „AC“ (V )
1. Zapněte digitální multimetr a zvolte měřící rozsah „V “.
2. Zastrčte červený měřící kabel do zdířky V (10) a černý měřící kabel do
zdířky COM (9).
3. Měřící sondy zapojte na měřený objekt (generátor, zdroj, atd.).
Rozsah napětí „V DC/AC“ má vstupní odpor > 10 MΩ.
4. Po dokončení měření odstraňte měřící kabely z měřeného objektu a
vypněte multimetr.
Při měření stejnosměrného napětí postupujte následujícím způsobem „DC“ (V )
1. Zapněte digitální multimetr a zvolte měřící rozsah „V “. Stiskněte tlačítko
SELECT (5) a zvolte měřící rozsah DC. Na displeji se ukáže „ “.
2. Zastrčte červený měřící kabel do zdířky V (10) a černý měřící kabel do zdířky
COM (9).
3. Obě měřící sondy zapojte na měřený objekt (baterii, obvod, atd.). Červená měřící sonda je kladný
pól a černá sonda záporný pól.
4. Na displeji se ukazuje výsledek měření spolu s polaritou.
Když se při měření stejnosměrného napětí zobrazuje před naměřenou hodnotou znaménko
mínus „-„, má změřené napětí zápornou hodnotu (nebo jsou obráceně měřící vodiče).
Rozsah napětí „V DC/AC“ má vstupní odpor > 10 MΩ.
5. Po dokončení měření odstraňte měřící kabely z měřeného objektu a vypněte multimetr.
4. Měření teploty
Při měření teploty se smí měřené teplotě vystavit pouze teplotní senzor, kterým se
měří. Abyste se vyhnuli chybám v měření, nepřekračujte rozsah provozní teploty
multimetru. Kontaktní senzor teploty se smí používat jenom k měření teploty povrchů
bez napětí.
Součástí dodávky digitálního multimetru je i termočlánek s banánkovými konektory, který slouží pro
měření teplot v rozsahu od -40 °C do +230 °C. Abyste mohli využít celý měřící rozsah multimetru (-40
až + 1000 °C), budete potřebovat termočlánek typu K, který je k dostání jako volitelné příslušenství.
V případě většiny termočlánků typu K s miniaturním konektorem je k jejich připojení potřebný ještě
adaptér pro měření teploty se zdířkou typu K. Adaptér není součástí dodávky.
Pro měření teploty lze použít všechny typy termočlánků K. Naměřená teplota se může zobrazovat v
°C, nebo °F.
Při měření teploty postupujte následujícím způsobem:
1. Zapněte digitální multimetr a zvolte měřící rozsah „°C“. Na displeji se ukáže
symbol pro měření teploty.
2. Červený konektor (kladný pól) přiloženého termočlánku připojte do zdířky V (10) a
černý konektor (záporný pól) do zdířky COM (9). V případě termočlánku typu
K použijte volitelný adaptér typu K.
3. Na displeji se ukáže hodnota teploty v °C.
4. Pre změnu jednotek teploty z °C na °F použijte tlačítko SELECT. Po každém
stisku tlačítka dojde k změně jednotek.
5. Pokud se na displeji zobrazuje OL, tak došlo buď k přesahu rozsahu měření,
nebo je termočlánek vadný.
6. Po dokončení měření odstraňte termočlánek a vypněte multimetr.
