User manual

Popis výrobku
Digitální multimetr je vybaven digitálním displejem OLED s podsvícením pro zobrazení výsledků
měření, který obsahuje 6 000 bodů.
Funkce automatického vypínání vypne přístroj v případě delší doby nečinnosti. Šetří se tím baterie a
prodlužuje se jejich životnost. Funkci automatického vypnutí můžete deaktivovat, nebo můžete
nastavit dobu nečinnosti, po níž se přístroj vypne v rozmezí 1 až 30 minut.
Klešťový měřič je určen jak pro amatéry, tak pro profesionály a pro měření až do kategorie odolnosti
proti přepětí CAT III.
Zdířky pro připojení měřících kabelů jsou chráněny ochrannými přepravními vložkami. Před připojením
kabelů vložky odstraňte.

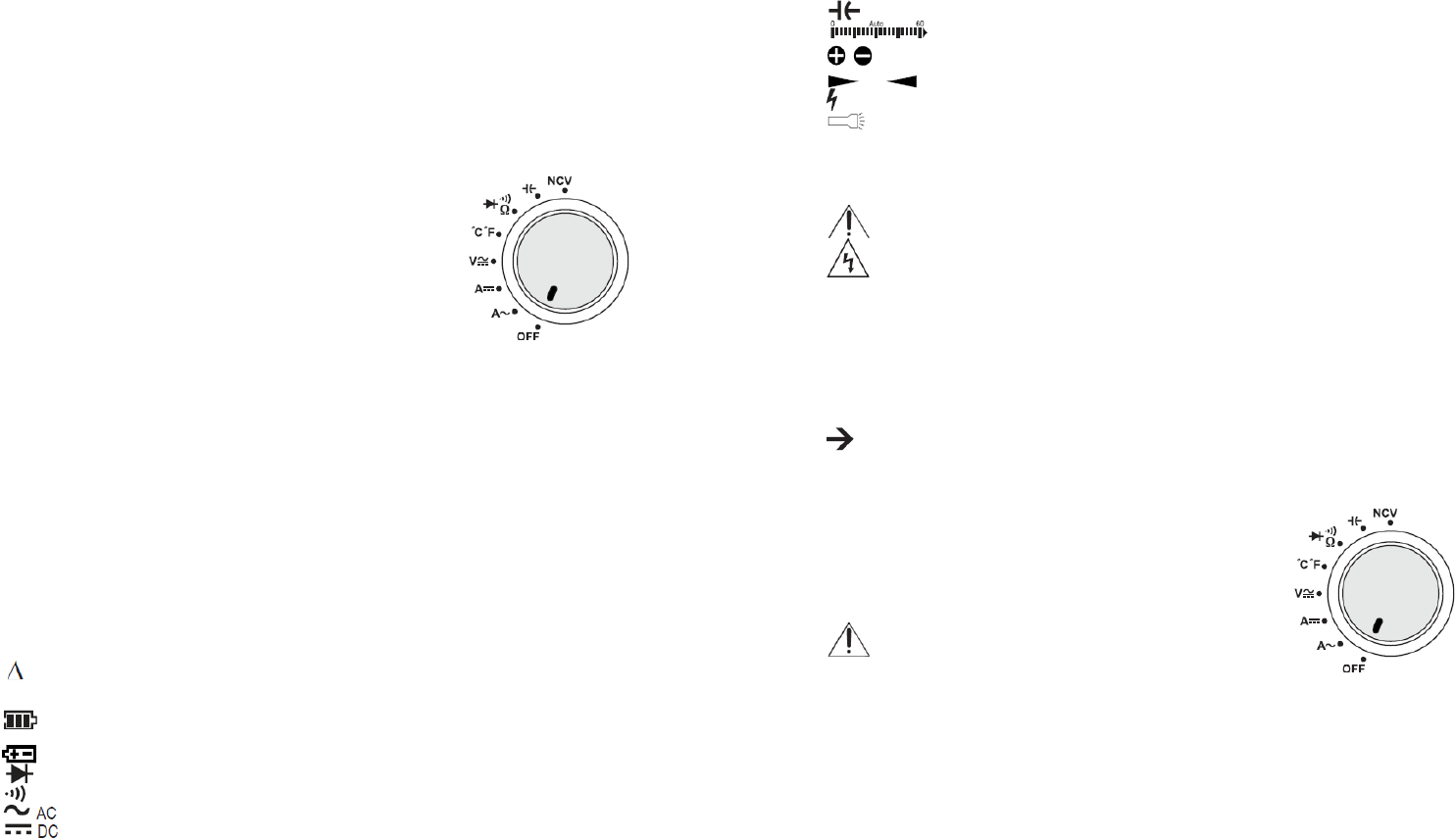

Otočný přepínač (13)
Otočný přepínač se používá k výběru požadované funkce měření.
V případě některých měřících funkcí se aktivuje automatický výběr
měřícího rozsahu (AUTO), jehož pomocí se pro každou aplikaci zvolí
patřičný rozsah měření.
Multimetr se vypne, když je přepínač v poloze OFF. Když přístroj
nepoužíváte, vždy jej vypněte.
Obrázek vpravo ukazuje pořadí jednotlivých funkcí.
Prvky a symboly na displeji
Na displeji nebo na přístroji se nachází následující symboly a indikátory.
AUTO Je aktivní automatický výběr měřícího rozsahu
SETUP
½
Otevření nastavení přístroje a zobrazení funkce 1 a 2
APO Je aktivní funkce automatického vypnutí
APO TIME Čas pro automatické vypnutí v minutách (m)
OFF Poloha přepínače „vypnuto“ nebo vypnutí funkce
OLED BRIGHT % Úroveň jasu displeje v %
NCV Bezkontaktní detekce střídavého napětí (jen V-AC)
True RMS Měření efektivní hodnoty
H Je aktivní funkce HOLD
HOLD Zapnutí nebo vypnutí funkce HOLD – přidržení naměřené hodnoty na displeji
MAX/MIN Je aktivní funkce MAX/MIN
MAX Zobrazení maximální hodnoty aktuální série měření
MIN Zobrazení minimální hodnoty aktuální série měření
AVG Zobrazení průměrné hodnoty aktuální série měření
REL Přepnutí na měření referenční hodnoty a její nastavení (nelze u DC a NCV)
ZERO Nastavení displeje na nulu při měření stejnosměrného proud (jen A-DC)
Symbol delta = funkce měření referenční hodnoty (= zobrazení ref. hodnoty)
OL Overload = symbol znázorňující překročení měřícího rozsahu.
Symbol plně nabitých baterií. Počet čárek se snižuje adekvátně s poklesem
kapacity. Když čárky zmizí, baterie okamžitě vyměňte, aby se zabránilo chybám
při měření.
Symbol označení použité baterie
Symbol testování diod
Symbol zapnutí funkce akustické kontroly průchodnosti obvodů
Střídavé napětí a proud
Stejnosměrné napětí a proud
V, mV Měření napětí ve voltech nebo v milivoltech
A, mA, µA Měření proudu v ampérech, v miliampérech, nebo v mikroampérech
Hz Hertz (jednotka elektrické frekvence)
°C, °F Jednotky teploty Celsius, nebo Fahrenheit
Ω, kΩ, MΩ Měření odporu (ohm, kiloohm nebo megaohm)
nF Nanofarad (jednotka měření kapacity kondenzátorů)
µF Mikrofarad
mF Milifarad
Symbol měřícího rozsahu kapacity kondenzátorů
Sloupcový graf (ne pro °C, °F ani NCV)
Označení polarity (kladný a záporný pól) při měření stejnosměrného proudu
a napětí. Symboly ukazují směr proudu pro měření se správnou polaritou.
Označení polohy vodiče mezi čelistmi pro správné měření proudu
Proud přesahuje 30 V/AC a 42 V/DC
Tlačítko pro zapnutí a vypnutí osvětlení měřeného bodu
Provádění měření
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu
ani připojovacích bodů, pokud napětí přesahuje 33 V/AC rms nebo 70 V/DC.
Nebezpečí smrtelného úrazu!
Vždy před měřením dávejte pozor, aby měřící kabely nebyly poškozeny. Pokud na
nich objevíte nějaké poškození, okamžitě je přestaňte používat! Nebezpečí
smrtelného úrazu!
V průběhu měření nesahejte mimo označené části držáků měřících kabelů.
K přístroji připojte jen dva měřící kabely potřebné pro měření. Z bezpečnostních
důvodů odpojte od přístroje při měření proudu všechny ostatní kabely, které
nepotřebujete.
Měření obvodů >33 V/AC a >70 V/DC smí provádět pouze profesionálové a osoby,
které jsou seznámeny s příslušnými předpisy pro měření a s možným nebezpečím,
které se při měření může objevit.
Když překročíte měřící rozsah, objeví se na displeji symbol „OL“ (Overload).
1. Zapnutí multimetru
K zapnutí multimetru použijte otočný přepínač. Otočte přepínačem (13)
na požadovanou funkci měření. Když chcete přístroj vypnout, otočte
přepínač do polohy „OFF“. Vypínejte multimetr vždy, když ho nebudete
používat.
Po zapnutí se provede krátký test funkčnosti. Na displeji se během testu
ukazuje nápis „VOLTCRAFT“. Test trvá asi 3 sekundy a po jeho
dokončení se ozve pípnutí.
Před uvedením do provozu musíte do přístroje vložit
baterie. Vložení a výměna baterií se popisuje níže v části
„Čištění a údržba“.
2. Měření proudu „A“
Nikdy nepřekračujte maximální přípustné vstupní hodnoty. Nedotýkejte se obvodu ani
připojovacích bodů, pokud napětí přesahuje 33 V/AC rms nebo 70 V/DC. Nebezpečí smrtelného
úrazu!
Maximální přípustné napětí v obvodu proti zemi nesmí přesáhnout 1000 V v kategorii CAT II,
resp. 600 V v kategorii CAT III.
V zájmu vlastní bezpečnosti dodržujte příslušné bezpečnostní pokyny, předpisy a
bezpečnostní opatření.
Multimetr je vybaven rozevíracími čelistmi (2) pro bezkontaktní měření proudu. Senzor v čelisti
detekuje magnetické pole, které se vytváří kolem vodičů pod proudem. Je přípustné provádět měření
izolovaných i neizolovaných vodičů. Dávejte pozor, aby vodič vždy procházel středem čelistí (sledujte
značky šipek).
