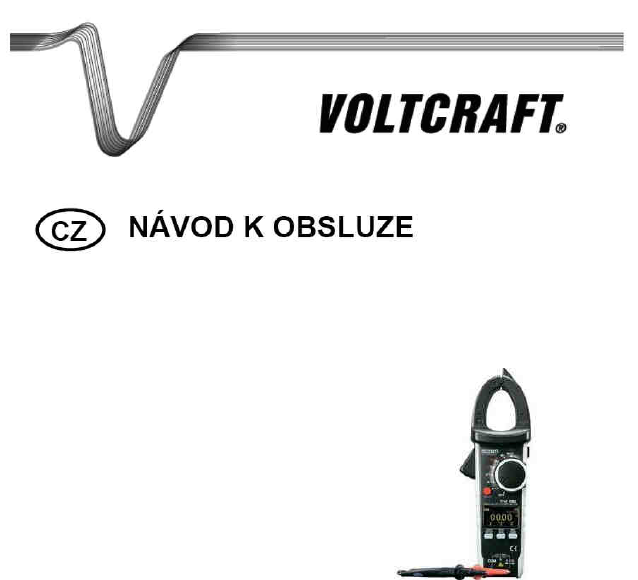

User manual

Digitální klešťový multimetr Voltcraft
VC-590 OLED
Obj. č.: 118 18 61
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup digitálního klešťového multimetru Voltcraft VC-590 OLED.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí
zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují
neobvyklou výkonností a které jsou stále vylepšovány. Ať již jste pouhými kutily či profesionály, vždy
naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft
®
.
Účel použití
• Měření a zobrazování elektrických parametrů v kategorii přepětí CAT III až do maximální hodnoty
600 V, resp. do 1000 V v kategorii CAT II v souladu s Nařízením EN 61010-1.
• Měření stejnosměrného a střídavého proudu až do maximální hodnoty 600 A (AC = RMS)
• Měření stejnosměrného a střídavého napětí až do maximální hodnoty 1000 V/DC, 750 V/AC
(AC = RMS).
• Měření teploty od – 40 °C do + 1000 °C
• Měření odporu až do maximální hodnoty 60 MΩ
• Akustická kontrola průchodnosti obvodů (< 10 Ω)
• Testování diod
• Měření kapacity kondenzátorů až do maximální hodnoty 6 µF
• Bezkontaktní detekce střídavého napětí (NCV) od 100 V do 750 V při vzdálenosti ≤ 10 mm.
K nastavení příslušných funkcí měření slouží otočný přepínač. U všech funkcí měření je aktivní
automatický výběr rozsahu (s výjimkou měření teploty, testování diod a průchodnosti).
Na přístroji VC-590 OLED se zobrazuje efektivní hodnota rozsahu střídavého proudu i střídavého
napětí. V případě negativních hodnot se polarita zobrazuje automaticky se znaménkem minus (-).
Multimetr je vybaven rozevíracími proudovými kleštěmi pro bezkontaktní měření proudu a obvod, který
chcete měřit, se nemusí přerušovat. Proudové kleště jsou konstruovány a schváleny také pro měření
neizolovaných a nebezpečných vodičů pod proudem. Napětí v obvodu, který se má měřit, nesmí
překročit 1000 V (CAT II), resp. 600 V (v CAT III). Při měření v CAT III se doporučuje používat osobní
ochranné vybavení. Multimetr se nesmí používat pro měření v rozsahu kategorie CAT IV.
Přístroj je napájen 3 bateriemi 1,5 AAA (LR03) a k jeho napájení se nesmí používat jiné typy baterií.
Nepoužívejte k napájení multimetru bateriové články s napětím 1,2 V. Funkce automatického vypnutí
chrání baterie proti neočekávanému předčasnému vybití. Tuto funkci můžete vypnout nebo nastavit
v krocích po 1 minutě v rozsahu 1 až 30 minut.
Nepoužívejte multimetr s otevřenou schránkou baterií, nebo když na něm chybí kryt schránky baterií.
Měření ve vlhkých prostorách a v potencionálně výbušném prostředí či za nepříznivých podmínek
okolí není dovoleno.
Za nepříznivé okolní podmínky lze považovat: vysokou vlhkost (mokro), příliš prašné prostředí, výskyt
hořlavých plynů, výparů chemických rozpouštědel, silné vibrace, silná magnetická pole, která se
vyskytují v blízkosti strojů nebo reproduktorů, bouřky, silná elektrostatická pole atd.
Používejte pouze měřící kabely a příslušenství, které vyhovují specifikaci multimetru.
Multimetr smí používat pouze osoby, které jsou seznámeny s příslušnými předpisy pro měření a
uvědomují se možná nebezpečí. Doporučuje se používat osobní ochranné vybavení.
Používání výrobku k jiným účelům, než je popsáno výše, může vést nejen k jeho poškození, ale i ke
vzniku rizika zkratu, požáru, k úrazu elektrickým proudem atd. Žádná část výrobku se nesmí upravovat
nebo přestavovat.
Přečtěte si celý návod k obsluze ještě před prvním použitím a dodržujte bezpodmínečně bezpečnostní
předpisy!
Rozsah dodávky
Digitální klešťový multimetr
3 x baterie AAA
2 x Bezpečnostní měřící kabel CAT III
Teplotní senzor (-40 až +230 °C, typ K s banánkovým konektorem 4 mm)
Návod k obsluze
