User manual

5

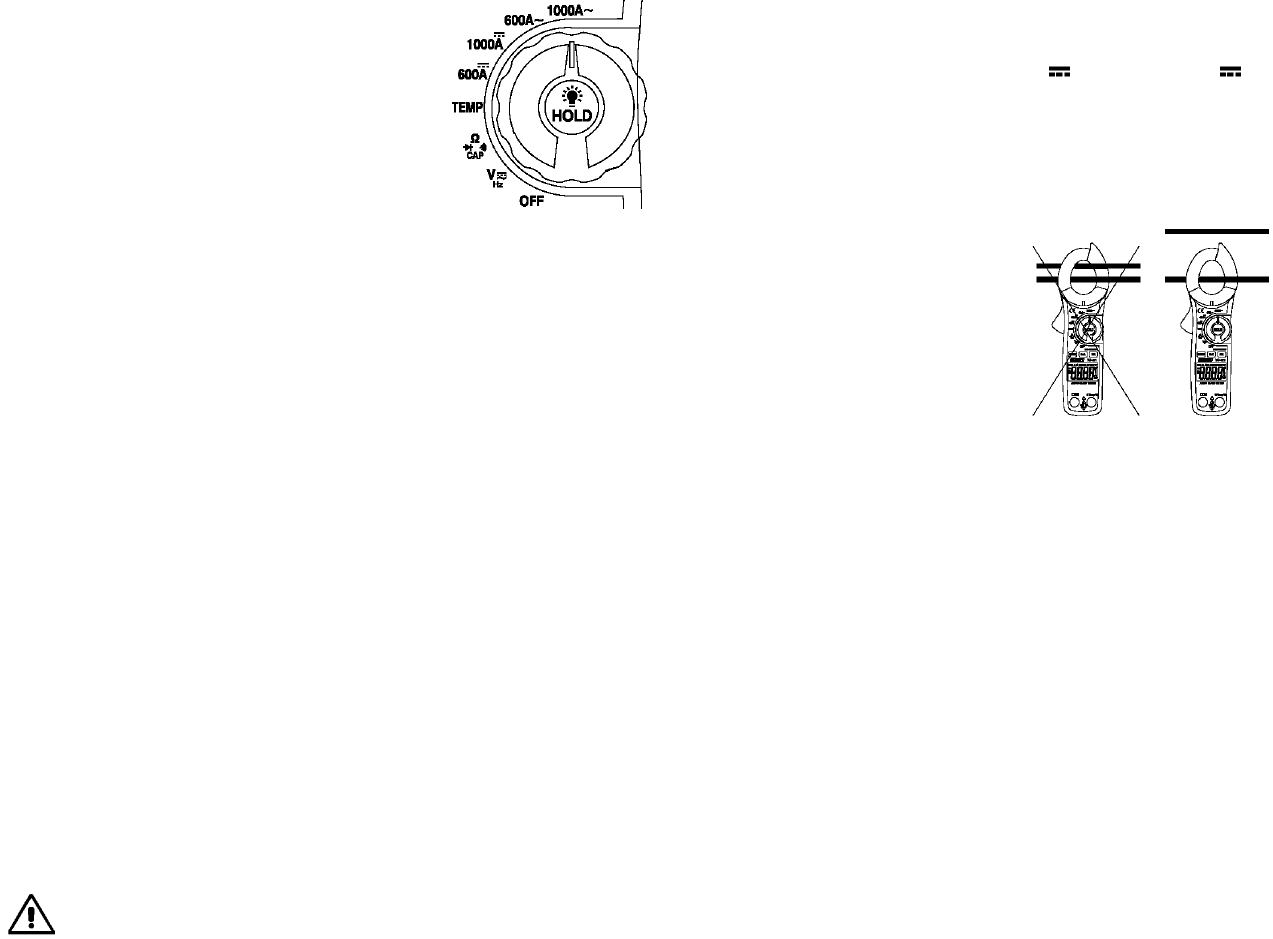

Otočný přepínač funkcí měření
Jako prvek pro nastavení příslušných funkcí měření (případně rozsahů
měření proudu) slouží otočný přepínač. Pomocí tohoto přepínače měřící
přístroj zapnete a vypnete (poloha OFF).
V celém polokruhu kolem otočného přepínače jsou uspořádány různé
měřící funkce (počínaje od OFF směrem doprava: stejnosměrné
a střídavé napětí + měření kmitočtu + měření střídy impulsů, měření
odporů + testování diod + kontrola průchodnosti obvodů + měření
kapacity, kontaktní měření teploty, měření stejnosměrného proudu
se dvěma rozsahy (pouze VC-531) a měření střídavého proudu
(2 rozsahy).
Druhé nebo další funkce měření zvolíte po příslušném nastavení otočného
přepínače stisknutím tlačítka MODE (například testování diod, akustická
signalizace průchodnosti obvodů, měření kapacity nebo přepínání na
měření střídavého či stejnosměrného napětí AC/DC).
Přepínačem funkcí měření nesmíte v žádném případě během měření otáčet, neboť by takto mohlo dojít ke zničení
přístroje (odtrhovací jiskra) nebo byste byli vystaveni ohrožení svého života úrazem elektrickým proudem při napětích
vyšších než 25 V
ef
AC nebo 35 V DC. Nikdy nepřekračujte maximální povolené vstupní veličiny. Pokud nebudete měřící
přístroj používat, pak jej vždy vypněte.
Zacházení s měřícím přístrojem, jeho uvedení do provozu
A - Vložení a výměna baterie
Přečtěte si odstavec Manipulace s bateriemi kapitoly Bezpečnostní předpisy.
Aby tento měřící přístroj bezvadně fungoval, musíte do něj vložit 1 baterii 9 V (tato baterie je součástí dodávky přístroje).
Pokud se vpravo na displeji přístroje objeví symbol vybité baterie (viz kapitola Symboly zobrazované na displeji
přístroje), jestliže se po zvolení některé funkce měření otočným přepínačem neobjeví na displeji žádné zobrazení nebo
bude-li displej přístroje nekontrastní, musíte provést v přístroji výměnu baterie.
Postupujte přitom následovně:
Odpojte měřící přístroj od měřeného okruhu, vytáhněte z přístroje oba měřící kabely.
Vypněte přístroj (otočný přepínač funkcí měření musí být přepnut do polohy OFF).
Vhodným šroubovákem vyšroubujte dva šroubky krytu bateriového pouzdra na zadní straně měřícího přístroje.
Vložte do tohoto pouzdra správnou polaritou 1 destičkovou baterii.
Poté kryt bateriového pouzdra opět uzavřete.
B - Uvedení přístroje do provozu (měřící kabely) a poloha přístroje při měření
Jako prvek pro nastavení příslušných měřících rozsahů slouží přepínač funkcí měření - otočný přepínač.
Pomocí tohoto přepínače měřící přístroj zapínáte i vypínáte (poloha OFF). Bližší informace naleznete v kapitole
Otočný přepínač funkcí měření. Pro veškerá měření, kromě měření střídavého a stejnosměrného proudu, musíte
použít měřící kabely, které jsou k měřícímu přístroji přiloženy. Pokud měříte proud, musíte tyto kabely vytáhnout
ze zdířek přístroje.
Používejte měřící přístroj v takové poloze, abyste na jeho displeji z tekutých krystalů (angl. zkratka LCD) mohli odečítat
naměřené hodnoty nebo aby digitální zobrazení hodnot bylo obráceno k Vám.
Provádění měření
Upozornění! Protože je měřící vstup velmi citlivý, může se stát, že se při volně položených měřících kabelech
(bez spojení s měřeným objektem) zobrazí na displeji přístroje nějaké hodnoty (tzv. přeludné hodnoty). Tento jev
či úkaz je normální a zmizí, jakmile začnete provádět normální měření.
a) Měření střídavého proudu (VC-530 a VC-531) a stejnosměrného proudu (pouze VC-531)
Při tomto měření nesmějí být do přístroje zastrčeny měřící kabely!
6
Při měření střídavých (stejnosměrných) proudů postupujte následovně:
1) Měření střídavého proudu:
Přepněte otočný přepínač do polohy 600 A ∼
∼∼
∼ nebo do polohy 1000 A ∼
∼∼
∼.
2) Měření stejnosměrného proudu (pouze s modelem VC-521):
Přepněte otočný přepínač do polohy 600 A nebo do polohy 1000 A ().
Stiskněte páku rozevření čelistí kleští a obepněte čelistmi izolovaný vodič a uvolněte opět tuto páku. Na displeji
přístroje se zobrazí aktuálně naměřená hodnota proudu. Pokud se před naměřenou hodnotou stejnosměrného proudu
(DC) objeví znaménko minus „-“, je měřený proud záporný (pouze VC-521). Nesvírejte více než jeden izolovaný vodič
v jednofázovém systému nebo více izolovaných vodičů ve vícefázovém systému. Sevřete-li do čelistí kleští více vodičů,
dojde k vzájemné ovlivnění proudů a na displeji přístroje nebude zobrazena správná hodnota naměřeného proudu.
Vodič (kabel) se musí pohybovat v oblasti senzoru měření proudu uvolněně (oblast rozevření čelistí kleští). Dávejte
při odečítání naměřených hodnot pozor na to, aby se vodič nacházel pokud možno co nejvíce ve středu (uprostřed
rozevření kleští).
Nesprávný způsob provádění měření proudu Správný způsob provádění měření proudu
Po několika provedených měření, zvláště při měření stejnosměrného proudu, se může v kleštích vyskytovat zbytkový
magnetismus, který způsobí, že aniž byste svírali čelistmi jakýkoliv vodič, zobrazí se na displeji přístroje nějaká naměřená
hodnota proudu. V tomto případě proveďte vynulování tohoto zobrazení stisknutím tlačítka REL na měřícím přístroji.
Během provádění tohoto vynulování se nesmí v kleštích nacházet žádný vodič. Měřící kleště nesmějí být během
provádění vynulování v blízkosti rušivých elektromagnetických polí (reproduktory, elektrické stroje, motory). Kontakty kleští
musejí být čisté a uzavřené.
Kromě toho můžete tento zbytkový magnetismus odstranit i tím, že změníte směr měřeného proudu opačným přiložením
(sevřením) kleští. Kleště otevřete a uzavřete několikrát za sebou. Poté se pokuste o opětovné vynulování výše uvedeným
způsobem.
b) Měření stejnosměrného a střídavého napětí
Při měření stejnosměrných a střídavých napětí postupujte následovně:
Zastrčte černý měřící kabel do zdířky COM a červený měřící kabel zastrčte do zdířky V/Temp/Ω
ΩΩ
Ω.
Přepněte otočný přepínač do příslušné polohy pro měření napětí V / Hz (tato poloha otočného přepínače slouží
též k měření kmitočtu a střídy impulsů).
Tlačítkem MODE (jeho stisknutím) zvolte, zda budete měřit stejnosměrné (DC) nebo střídavé (AC) napětí.
Tyto symboly se zobrazí na displeji přístroje.
Dotkněte se (spojte) měřícími hroty měřeného objektu (zátěž, zapojení, baterie atd.). Přístroj si zvolí sám příslušný
(nejvhodnější) rozsah měření (nebo můžete tisknutím tlačítka RANGE přepínat měřící rozsahy ručně – viz odstavec
této kapitoly Ruční přepínání měřících rozsahů RANGE).
Na displeji přístroje se zobrazí okamžitá naměřená hodnota napětí.
Pokud se při měření stejnosměrného napětí objeví před naměřenou hodnotou „-“ (minus), má měřené napětí
zápornou hodnotu (nebo došlo k záměně, k prohození měřících kabelů mezi sebou).
