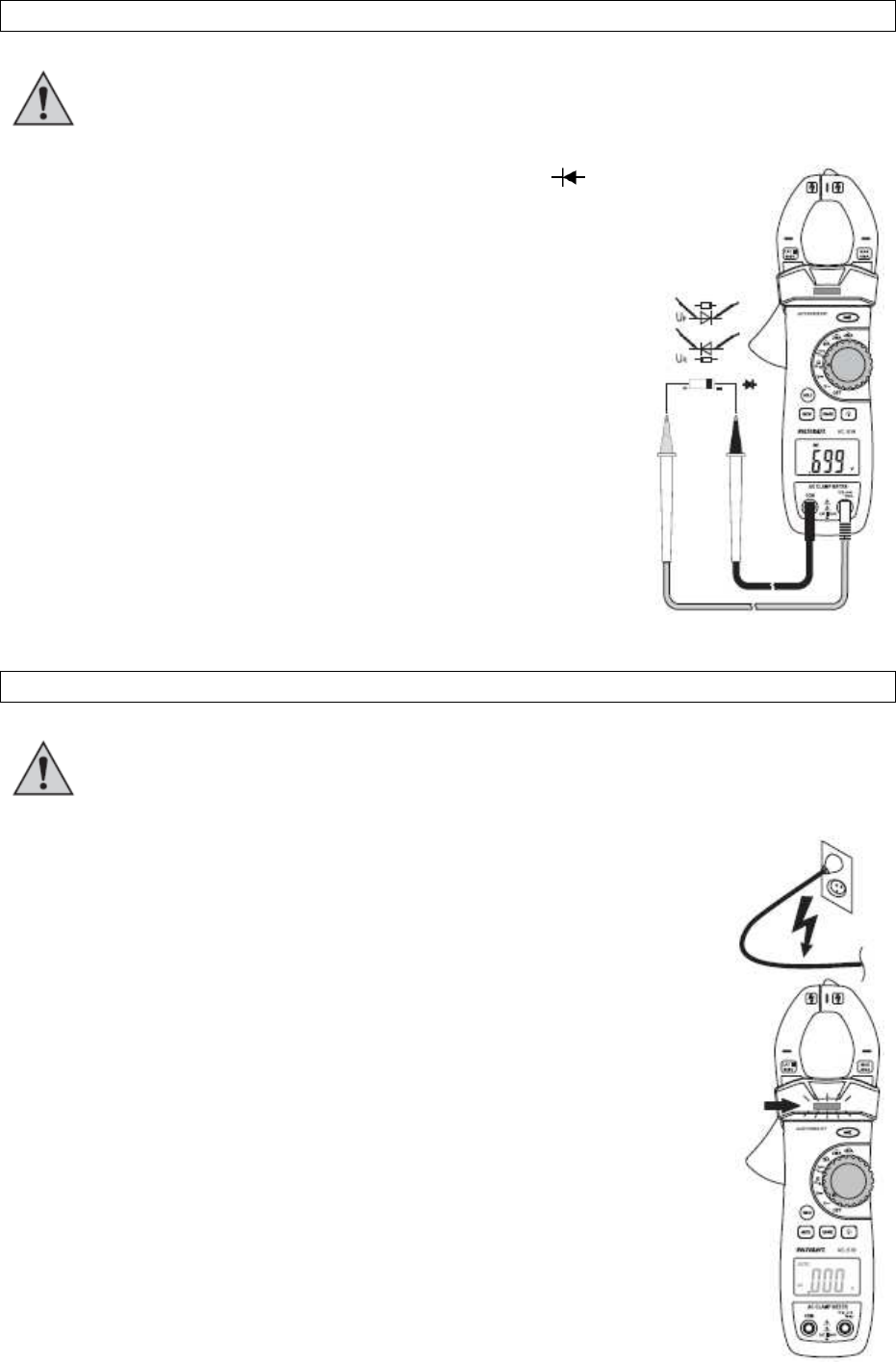

h) Testiranje diod
Prepričajte se, da so vsi deli vezij, vezja, komponente kot tudi drugi
predmeti, ki jih nameravate meriti, obvezno brez napetosti in
razelektreni.
-.Vključite multimeter in izberite merilno funkcijo . Za
..preklop merilne funkcije 1 x pritisnite tipko „MODE“. Na
..prikazovalniku se nato prikaže simbol za testiranje diod. S
..ponovnim pritiskom preklopite na naslednjo merilno funkcijo
..itd.
- Rdeč merilni kabel priključite na merilni priključek V (9), črn
..merilni kabel pa priključite na merilni priključek COM (8).
- Prevodnost merilnih kablov preverite tako, da povežete obe
..merilni konici. Nato se mora na prikazovalniku pojaviti
..vrednost pribl. 0,000 V.
- Obe merilni konici povežite s predmetom merjenja (dioda).
-.Na prikazovalniku se prikaže napetost v prevodni smeri
..„UF“ v voltih (V). Če se na prikazovalniku prikaže napis
..„OL“, poteka merjenje diode v zaporni smeri (UR) ali pa je
..dioda okvarjena (prekinitev). Za kontrolo lahko meritev
..izvedete v nasprotni polarnosti.
-.Po končanem merjenju s predmeta merjenja odstranite
..merilna kabla in izključite multimeter.
i) Brezkontaktna detekcija AC-napetosti (NCV)
Te funkcije ni dovoljeno uporabljati za preverjanje, če dejansko ni
napetosti v električnih sistemih. Pri tem je vedno treba izvesti 2-polno
meritev. NCV-funkcija je aktivna samo pri vključenem merilniku.
S funkcijo NCV (NCV = „non-contact-voltage detection“ =
brezkontaktna detekcija napetosti) se brezkontaktno detektira
prisotnost izmenične napetosti v električnih vodnikih. NCV-senzor (1)
se nahaja na čelni strani merilnika.
Prikaz morebitne izmenične napetosti poteka optično s signalno
lučko (3).
- Vključite digitalni multimeter. NCV-funkcija je aktivna in neodvisna
..od nastavljene merilne funkcije na vrtljivem stikalu.
- Tokovne klešče s čelno stranjo (1) približajte znanemu viru AC-
..napetosti. Ta test vedno izvedite, saj boste tako preprečili napačne
..detekcije. Ob prisotnosti izmenične napetosti prikaz (3) začne
..svetiti.
- Izvedite testiranje na predvidenem vodniku itd.
-.Po končanem testiranju odstranite tokovne klešče s predmeta
..merjenja in izključite napravo.
