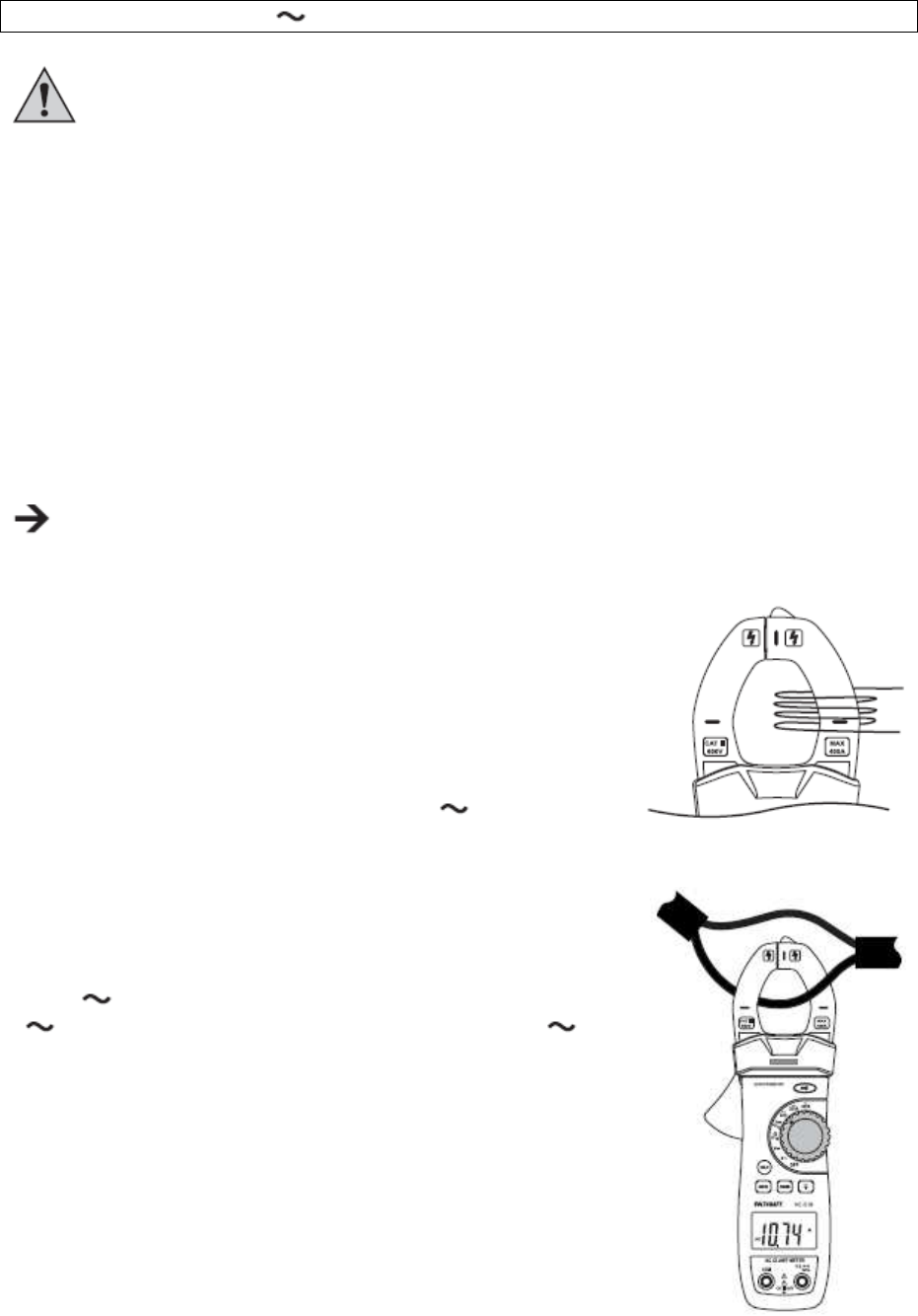

b) Merjenje AC-toka „A “
V nobenem primeru ne smete prekoračiti maks. dovoljenih vhodnih
veličin. Ne dotikajte se vezij ali delov vezij, če se v njih lahko nahajajo
napetosti, ki so višje od 33 V/ACrms ali 70 V/DC! Življenjsko nevarno!
Največja dovoljena napetost v merilnem tokokrogu proti potencialu
zemlje ne sme presegati 600 V v CAT III.
Upoštevajte potrebne varnostne napotke, predpise in varnostne ukrepe
zaradi lastne varnosti.
Merjenje toka poteka brezkontaktno s tokovnimi kleščami z odpiranjem (2). Senzorji v
tokovnih kleščah detektirajo magnetno polje, ki obdaja vodnike, po katerih teče tok.
Merjenje je dovoljeno tako na izoliranih kot tudi na neizoliranih električnih vodnikih in
zbiralkah. Poskrbite za to, da vodnik vedno poteka centralno skozi tokovne klešče in
da so klešče med meritvijo vedno zaprte.
S tokovnimi kleščami vedno zajemite samo en vodnik. Če zajamete fazni in
povratni vodnik (npr. L in N ali plus in minus), potem se tokova medsebojno
...........izničita in naprava ne prikazuje merilnega rezultata. Če zajamete več zunanjih
...........vodnikov (npr. L1 in L2), se tokova seštejeta.
Pri zelo nizkih tokovih lahko vodnik večkrat ovijete
okoli enega kraka tokovnih klešč, da povečate
skupni izmerjen tok. Nato izmerjeno vrednost toka
delite s številom navitij okoli tokovnih klešč. Nato
dobite pravilno vrednost toka.
Pri merjenju izmeničnega toka (A ) upoštevajte
naslednje korake:
-.Vključite digitalni multimeter na vrtljivem stikalu (13) in
..izberite ustrezno merilno območje. Vedno začnite z
..največjim merilnim območjem.
-.Pri meritvah od 0 A do 20 A izberite merilno območje
..„20A “, od 20 do 200 A izberite merilno območje „200A
.. “ in do 400 A izberite merilno območje „400A “. Na
..prikazovalniku se pojavi črka „A“ in simbol za izmenični
..tok „AC“.
-.Pri zaprtih tokovnih kleščah v merilnem območju
..izmeničnega toka se prikaz samodejno ponastavi na nič.
..Preden se lotite meritve, počakajte, da se prikaz nahaja
..na nič.
- Pritisnite odpiralni vzvod za tokovne klešče (4) in odprite
..tokovne klešče.
-.Zajemite posamezni vodnik, ki ga želite izmeriti, in
..ponovno zaprite tokovne klešče. Namestite vodnik na
..sredini v odprtini na kleščah.
- Izmerjena vrednost se prikaže na prikazovalniku.
