k) Misurazione della frequenza (elettronica)
Il DMM permette di misurare e visualizzare la frequenza di una tensione di segnale no a 10 MHz. La gamma
massima di ingresso è di 30 Vrms. Questa funzione di misura è adatta per misurare la tensione di rete. Rispettare la
grandezza degli ingressi nei dati tecnici.
Utilizzare le funzioni aggiuntive “Hz” e “%” nei corrispondenti campi di tensione o corrente.

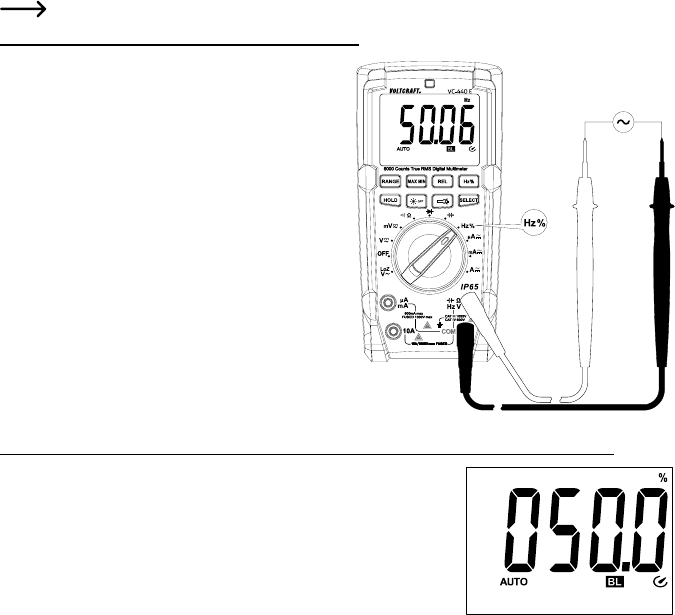

Per misurare le frequenze, procedere nel modo seguente:
- Accendere il DMM e selezionare la funzione di misura
- “Hz”. Sul display viene visualizzata la scritta “Hz”.
- Inserire il cavo di misura rosso nella presa di misura Hz
(E), il cavo di misura nero nella presa di misura COM (D).
- Collegare i due puntali di misura parallelamente all’ogget-
to da misurare (generatore di segnali, circuito, ecc.).
- La frequenza viene visualizzata sul display nell’unità cor-
rispondente.
- Dopo la misurazione, staccare i cavi dall’oggetto misurato
e spegnere il DMM.
Per misurare il rapporto dell’impulso della semi-onda positiva in %, procedere nel modo seguente:
- Accendere il DMM e selezionare la gamma di misurazione “Hz”. Sul display
viene visualizzata la scritta “Hz”. Premere il tasto “Hz%”. Sul display viene
visualizzato il simbolo “%”.
- Inserire il cavo di misura rosso nella presa di misura Hz (E), il cavo di misu-
ra nero nella presa di misura COM (D).
- Collegare i due puntali di misura parallelamente all’oggetto da misurare
(generatore, circuito, ecc.).
- La durata degli impulsi della semi-onda positiva viene visualizzata sul di-
splay come valore percentuale. Se il segnale è bilanciato, viene visualiz-
zato 50%.
- Dopo la misurazione, staccare i cavi dall’oggetto misurato e spegnere il DMM.
