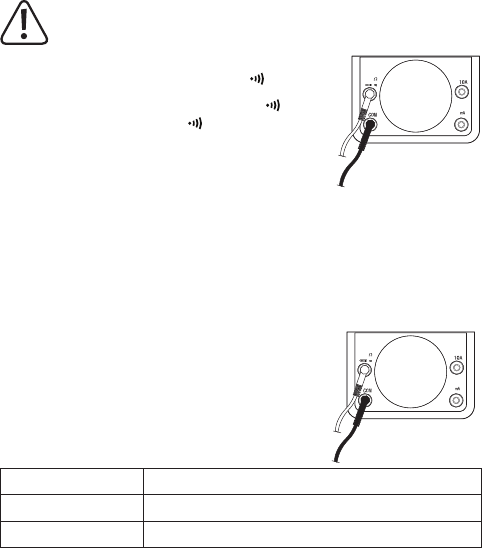

f) Prova di continuità
Accertarsi che tutti gli elementi di circuito, i circuiti e i componenti nonché
altri oggetti di misurazione siano assolutamente senza tensione e scarichi.
• Collegare il circuito di misura nero al connettore COM “8”
DC
AC
DC
AC
V
e il circuito di misura rosso al connettore V, Ω, “7”.
• Impostare la rotella di regolazione “4” sul campo “ ” e
l‘interruttore a cursore “5” su “DC, , Ω“
• Collegare entrambe le punte di misura con l‘oggetto da
misurare.
• In presenza di una resistività no a 40 ohm viene emesso un
segnale acustico.
g) Test batteria
• Al ne di testare la capacità della batteria, collegare il puntale nero al connettore COM “8“ e
il puntale rosso al connettore “V, Ω“
• Impostare la rotella di regolazione „4“ in base al tipo di
DC
AC
DC
AC
V
batteria su 1,5 V o 9 V e il selettore „5“ su „DC“
• Porre il puntale di misurazione rosso sul polo positivo
e quello nero sul polo negativo della batteria
• La capacità attuale misurata può essere letta
sull‘indicatore con i seguenti valori:
BAT Batteria difettosa
REPLACE La batteria deve essere sostituita prima immediatamente
GODD La batteria ha una capacità sufciente
