Misurazione della corrente alternata in mA
DC
AC
DC
AC
V

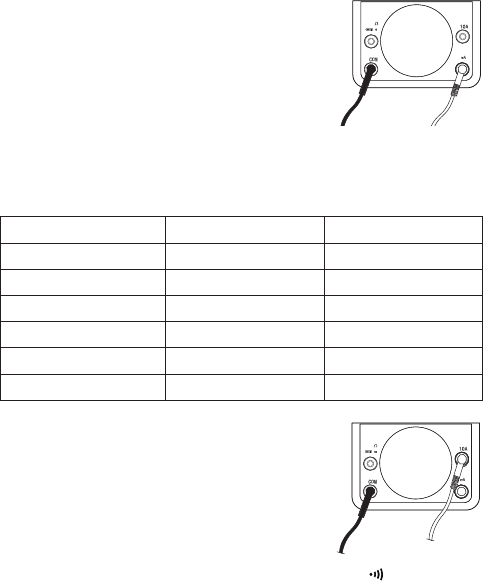

• Collegare il circuito di misura nero al connettore COM “8” e il
circuito di misura rosso al connettore “DC/AC mA 100 mV”.
• Impostare la rotella di regolazione “4” sul campo per la misura-
zione della corrente DC/AC mA e l‘interruttore a cursore “5” su
“AC”.
• Collegare entrambe le punte di misura con l‘oggetto da misu-
rare. Assicurarsi che l‘oggetto da misurare sia disconnesso
dalla corrente elettrica.
• Il valore misurato viene visualizzato sulla scala analogica “1”. Rilevare il valore e moltiplicar-
lo per i valori della tabella seguente:
Campo AC (mA) Scala di lettura analogica Fattore di moltiplicazione
0,25 mA 250 x 0,001
2,5 mA 250 x 0,01
25 mA 250 x 0,1
50 mA 50 x 1
250 mA 250 x 1
500 mA 50 x 10
Misurazione della corrente continua 10 A
DC
AC
DC
AC
V
Questa connessione è concepita solo per un periodo limitato di
misurazione della corrente.
• Collegare il circuito di misura nero al connettore COM “8” e il
circuito di misura rosso al connettore “DC/AC mA 100 mV”.
• Impostare la rotella di regolazione “4” sul campo per la
misurazione della corrente “10 A” e l‘interruttore a cursore “5” su “DC, , Ω“
• L‘oggetto da misurare deve essere sempre senza corrente elettrica. Fare attenzione a
non protrarre la misurazione per più di 15 secondi. Fra una misurazione e l‘altra attendere
almeno 30 secondi!
• Il valore misurato viene visualizzato sulla scala analogica “1” da 0 a 10.
