d) Misurazione della corrente
Per una misurazione della corrente seguire sempre l‘ordine degli utenti
specici.
Non superare per nessuna ragione le grandezze misurabili massime consentite. Assicurarsi
sempre che l‘oggetto da misurare sia scollegato dalla corrente elettrica prima di posizionare i
punti di misurazione o quando le dimensioni della misurazione sono modicate. Se i punti di
misurazione dovessero scivolare c’è un grave rischio di scossa elettrica.
Misurazione della corrente continua in mA
DC
AC
DC
AC
V

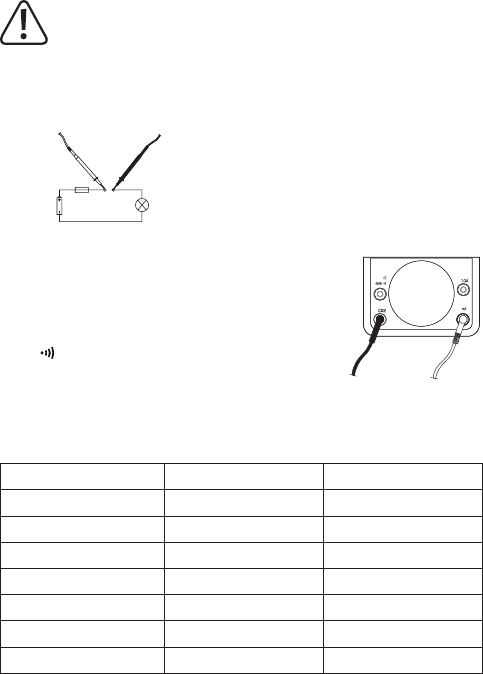

• Collegare il circuito di misura nero al connettore COM “8” e il
circuito di misura rosso al connettore “DC/AC mA 100 mV”.
• Impostare la rotella di regolazione “4” sul campo per la misura-
zione della corrente DC/AC mA e l‘interruttore a cursore “5” su
“DC, , Ω“
• Collegare entrambe le punte di misura con l‘oggetto da misurare.
Assicurarsi che l‘oggetto da misurare sia disconnesso dalla corrente elettrica.
• Il valore misurato viene visualizzato sulla scala analogica “1”. Rilevare il valore e moltiplicar-
lo per i valori della tabella seguente:
Campo DC (mA/mV) Scala di lettura analogica Fattore di moltiplicazione
0,05 mA 50 x 0,001
0,5 mA 50 x 0,01
5 mA 50 x 0,1
10 mA 10 x 1
50 mA 50 x 1
100 mA 10 x 10
500 mA 50 x 10
