c) Misurazione della tensione
Effettuare sempre la misurazione in parallelo rispetto all‘utilizzatore.
Non superare per nessuna ragione le grandezze misurabili massime consentite.
Si raccomanda di iniziare la misurazione dalle aree più grandi. A tal ne, porre la rotella
di regolazione “4“ a 500 e regolare o correggere le dimensioni della misurazione, verso
il basso, se necessario.
DC
AC
DC
AC
V

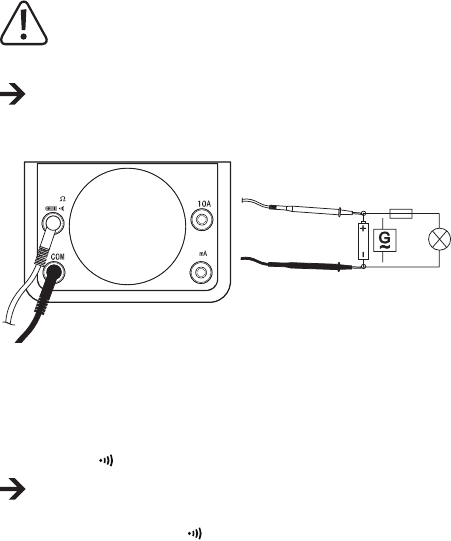

Misurazione della tensione continua
• Collegare il circuito di misura nero al connettore COM “8” e il circuito di misura rosso al
connettore V, Ω, “7”.
Per misurazioni della corrente continua no a 100 mV, utilizzare “DC/AC mA 100 mV“
• Impostare la rotella di regolazione “4” sul campo per la misurazione della tensione e
l‘interruttore a cursore “5” su “DC, , Ω“
