Popis funkce napájecího zdroje
Tento napájecí zdroj pracuje na principu spínaného síťového zdroje. Tato technologie
se vyznačuje značnou úsporou hmotnosti a minimálními rozměry.
Spínané síťové zdroje pracují s obdélníkovým průběhem proudu a vytvářejí široké spektrum
vyšších harmonických, které se vracejí zpět do sítě a mohou tímto způsobit rušení ostatních
do sítě připojených přístrojů. K potlačení těchto vyšších harmonických je do přístroje
zabudováno takzvané zapojení „PFC“ (Power Factor Correction = korekce účiníku cosϕ).
Výstup stejnosměrného napětí je u tohoto přístroj galvanicky oddělen od síťového napětí.
Velikost výstupního stejnosměrného napětí nastavíte regulátorem „VOLTAGE“ (otočným
knoflíkem) [6] plynule v rozsahu 3 až 15 V. Nastavení omezení výstupního proudu není možné.
Ke zvláštnostem tohoto přístroje patří posuvný přepínač na spodní straně přístroje [5], kterým
přepnete výstup na pevné stejnosměrné napětí 13,8 V. Pokud zvolíte tuto funkci, nelze dále
provádět regulaci napětí pomocí otočného knoflíku [6]. Toto pevné napětí je vhodné k napájení
spotřebičů, které se používají v automobilech nebo k napájení vysílaček. Umístění tohoto
přepínače na spodní straně přístroje bylo zvoleno z důvodu, aby nemohlo dojít k jeho
náhodnému přepnutí do normální polohy.
Výstup sekundáru (stejnosměrného napětí) představují dvě barevně odlišené šroubové svorky
se zdířkami.
Chlazení přístroje zajišťuje teplotně ovládaný ventilátor. I přes toto opatření však musíte zajistit
v okolí přístroje dostatečnou cirkulaci vzduchu.
Tento přístroj je dále vybaven ochranným vypínáním při jeho přetížení. K vypnutí přístroje dojde
při překročení odběru maximálního proudu (40 A) nebo při případném zkratu výstupu. K indikaci
přetížení slouží červená kontrolka (svítivá dioda) [7]. Jakmile se tato LED rozsvítí, odpojte
připojený spotřebič od přístroje, abyste zabránili poškození spínaného napájecího zdroje.
Uvedení napájecího zdroje do provozu
Všeobecně
Tento napájecí zdroj nepředstavuje nabíječku. K nabíjení akumulátorů používejte pouze
vhodné nabíječky a odpovídajícím vypínáním nabíjení.
Připojení síťového kabelu
• Zapojte přiložený síťový kabel příslušnou zástrčkou do zásuvky na přístroji [12].
Zkontrolujte pevný kontakt (pevné usazení) zástrčky tohoto kabelu v zásuvce na přístroji.
• Druhou zástrčku kabelu zapojte do síťové zásuvky s ochranným kontaktem (s uzemněním).
Nastavení požadovaného výstupního napětí
• Nejprve zkontrolujte, aby nebyl k napájecímu zdroji připojen žádný zapnutý spotřebič.
• Zapněte napájecí zdroj spínačem „POWER“ [1] (poloha přepínače „ON“).
Na předním panelu přístroje se musí rozsvítit zelená kontrolka (LED) [2].
• Nyní nastavte otočným knoflíkem „VOLTAGE“ [6] požadované napětí, jehož hodnotu
odečtete na displeji digitálního voltmetru [9].
Přepnutí přístroje na pevné výstupní napětí 13,8 V
• Nejprve zkontrolujte, aby nebyl k napájecímu zdroji připojen žádný zapnutý spotřebič.
• Zapněte napájecí zdroj spínačem „POWER“ [1] (poloha přepínače „ON“). Na předním
panelu přístroje se musí rozsvítit zelená kontrolka (LED) [2].
• Nyní přepněte posuvný přepínač [5], který se nachází na spodní straně přístroje,
do polohy „FIXED 13.8 V“.
• Tímto způsobem jste nastavili na výstupních svorkách pevné stejnosměrné napětí 13,8 V,
které nelze v tomto případě změnit otočným knoflíkem „VOLTAGE“ [6]. Hodnota tohoto
napětí bude zobrazena na displeji digitálního voltmetru [9].
• Tuto funkci napájení zrušíte přepnutím posuvného přepínače [5] do původní polohy.
6
Důležité upozornění!
Přepínání přístroje na pevné napětí nebo naopak provádějte pouze v případě, nebude-li
k přístroji připojen žádný zapnutý spotřebič! Dejte pozor na napájecí napětí připojovaného
spotřebiče!
Připojení spotřebiče
• Nejprve zkontrolujte, aby nebyl k napájecímu zdroji připojen žádný zapnutý spotřebič.
• Zkontrolujte ještě jednou výše popsaným způsoben nastavené výstupní napětí na displeji
digitálního voltmetru [9].
• Propojte „plus“ kontakt napájecího kabelu spotřebiče s červenou šroubovou svorkou
(zdířkou) „+“ [4] na předním panelu napájecího zdroje. Propojte „minus“ kontakt napájecího
kabelu spotřebiče s černou šroubovou svorkou (zdířkou) „-“ [3] na předním panelu
napájecího zdroje.
• Propojení můžete provést pomocí standardních banánků 4 mm, pokud však bude odběr
proudu vyšší než 20 A, použijte k propojení přišroubování.
• Proud, který bude po zapnutí odebírat připojený spotřebič, odečtete na displeji digitálního
ampérmetru [8].
Dejte prosím pozor na to, že spotřebič, který s napájecím zdrojem propojíte, musí
zůstat při propojování vypnutý. Zapnutý spotřebič může při zapojení na svorky
přístroje vytvořit jiskru, která by mohla tyto svorky a připojované kabely poškodit.
Čištění a údržba napájecího zdroje
Kromě příležitostného čištění, nevyžaduje přístroj žádnou údržbu. K čištění přístroje nebo
okénka displeje používejte čistý, antistatický a suchý čistící hadřík bez žmolků a chloupků.
K čištění nepoužívejte žádné uhličitanové čistící prostředky, benzín, alkohol
nebo podobné látky. Mohli byste tak porušit povrch přístroje. Kromě jiného
jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění
též nepoužívejte nástroje s ostrými hranami, šroubováky nebo drátěné kartáče
a pod.
Výměna pojistky
Na zadní straně přístroje se nachází pojistka. Pokud dojde k přepálení pojistky a přístroj
nebudete moci zapnout, vyměňte ji za pojistku se stejnou proudovou hodnotou.
Po výměně pojistky zkontrolujte nejprve funkci přístroje bez zatížení.
Dojde-li k opětovnému přepálení pojistky, je přístroj vadný. V tomto případě jej nechte
opravit v autorizovaném servisu.
Při výměně pojistky postupujte následujícím způsobem:
• Vypněte přístroj a vytáhněte ze zásuvky přístroje zástrčku
síťového kabelu.

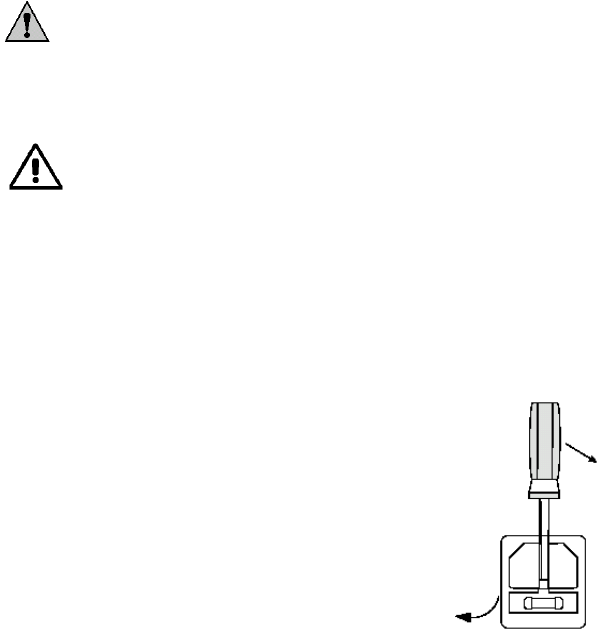

• Vhodným plochým šroubovákem nadzvedněte držák pojistky
na zadní straně přístroje způsobem znázorněným na vedlejším
vyobrazení.
• Nahraďte přepálenou pojistku novou rychlou pojistkou stejného
typu a stejné proudové hodnoty (5 x 20 mm):
F5A / 250V
• Zatlačte opět pojistkovou vložku do držáku. Pojistka musí
do tohoto držáku zaskočit.
