Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok
na záruku! Neručíme za následné škody, které by z toho vyplynuly.
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny
neodborným zacházením nebo nedodržováním bezpečnostních předpisů.
V těchto případech zaniká jakýkoliv nárok na záruku.
Symbol vykřičníku v trojúhelníku upozorňuje na zvláštní nebezpečí při manipulaci s
přístrojem, při jeho provozu a obsluze.
Galvanické oddělení výstupu od sítě, podmíněná odolnost vůči zkratu.
Přístroj je určen pouze pro používání v uzavřených místnostech.
Z bezpečnostních důvodů a důvodů registrace (CE) je zakázáno přístroj upravovat
a/nebo pozměňovat (provádět změny v jeho vnitřním zapojení). Tento přístroj
splňuje požadavky směrnice Evropských společenství o elektromagnetické
slučitelnosti 89/336 a směrnici o nízkonapěťových přístrojích 72/23.
• Tento přístroj a jeho příslušenství nejsou hračky a nepatří tak do dětských rukou!
• V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají
elektrických zařízení a provozních prostředků.
• Ve školách, v učňovských zařízeních a amatérských dílnách by mělo být kontrolováno
zacházení s měřícími přístroji odpovědným odborným personálem.
• Při používání přístroje musíte mít naprosto suché ruce, boty a oděv. Přístroj ani podlaha
nesmějí být vlhké.
• Při otvírání krytů nebo vyjímání dílů, i když je to možné provést pouhou rukou, mohou být
uvolněny součásti a díly, které zůstávají pod napětím. Pod napětím mohou zůstat i místa pro
připojení.
• Před údržbou a opravami nebo před výměnou dílů či konstrukčních prvků musí být přístroj
odpojen ode všech zdrojů napětí, pokud je nezbytné jeho otevření.
• Kondenzátory v přístroji mohou zůstat nabity, i když byl odpojen ode všech zdrojů napětí.
• Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do
prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za
určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná
s teplotou okolí.
• Přístroj se za provozu zahřívá. Zajistěte dostatečné větrání. Větrací mřížky přístroje nesmějí
být zakrývány.
• Zapnutý přístroj a k němu připojené spotřebiče musejí být po stálým dozorem.
• Při výměně pojistek lze použít pouze pojistky stejné jmenovité hodnoty.
Nepřípustné je použití opravovaných pojistek nebo přemostění držáků pojistek drátem.
• Nepoužívejte nikdy k propojení holé kovové vodiče.
• Sériové nebo paralelní zapojení více těchto napájecích zdrojů není dovoleno.
• Tyto přístroje nelze používat k pokusům na lidech a zvířatech.
• Pokud předpokládáte, že by se použití přístroje neobešlo bez nebezpečí, vypněte přístroj
a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze
bezpečně používat tehdy, když:
- přístroj vykazuje viditelná poškození,
- přístroj nepracuje (nefunguje)
- jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo byl
vystaven těžkému namáhání při přepravě.
• Dodržujte bezpečnostní předpisy a pokyny, které jsou uvedeny v příslušných návodech
k obsluze přístrojů a zařízení, které budete tímto zdrojem napájet.
4

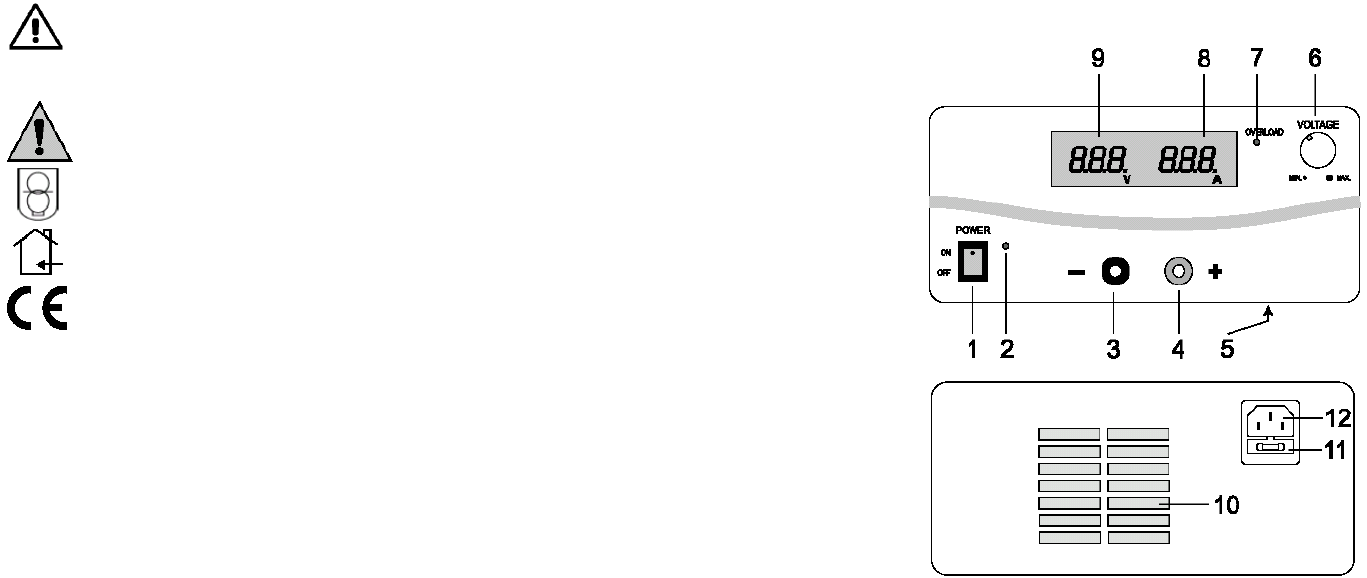

Součásti přístroje a ovládací prvky
[
[[
[1]
]]
]
Spínač „POWER“ zapnutí a vypnutí přístroje „ON/OFF“
[
[[
[2]
]]
]
Zelená kontrolka (LED) indukující zapnutí přístroje
[
[[
[3]
]]
]
Šroubová černá svorka se zdířkou pro připojení (-)-pólu
[
[[
[4]
]]
]
Šroubová červená svorka se zdířkou pro připojení (+)-pólu
[
[[
[5]
]]
]
Přepínač na spodní straně přístroje k přepnutí výstupu na pevné napětí 13,8 V
[
[[
[6]
]]
]
Otočný knoflík „VOLTAGE“ k plynulému nastavení výstupního napětí 3 až 15 V
[
[[
[7]
]]
]
Červená kontrolka (LED) indukující přetížení přístroje
[
[[
[8]
]]
]
3-místný displej (LED) zobrazující hodnotu výstupního proudu
[
[[
[9]
]]
]
3-místný displej (LED) zobrazující hodnotu výstupního napětí
[
[[
[10]
]]
]
Větrací mřížky chlazení přístroje
[
[[
[11]
]]
]
Držák se síťovou pojistkou
[
[[
[12]
]]
]
Zásuvka síťového napájení s ochranným kontaktem
