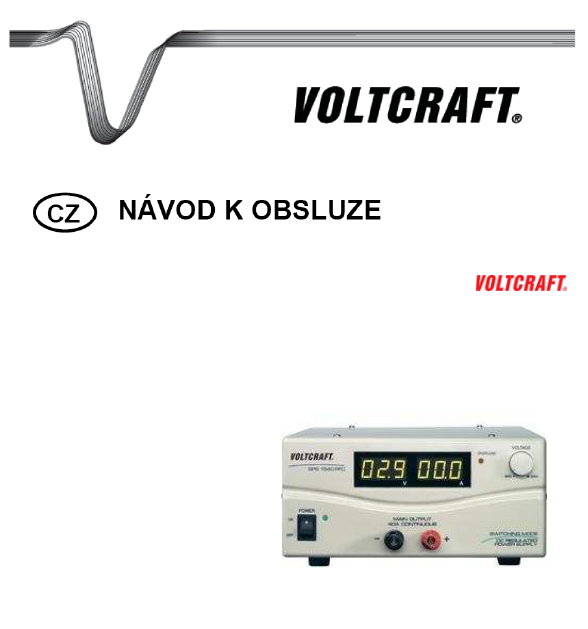

User manual

Regulovatelný spínaný síťový
napájecí zdroj SPS 1540
Obj. č.: 51 15 69
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup regulovatelného spínaného napájecího zdroje.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft
®
- Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky
(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které
se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily
či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft
®
.
Všude tam, kde potřebujete k napájení velké proudy, vysokou účinnost, nízkou hmotnost
napájecího přístroje s malými rozměry a s vysokou spolehlivostí, Vám jistě poslouží náš síťový
2
napájecí zdroj „SPS 1540“. Tento přístroj je vybaven teplotně ovládaným ventilátorem, ochranou
proti přetížení a funkcí PFC (Power Factor Correction = korekce účiníku cosϕ). Výstup
stejnosměrného napětí je galvanicky oddělen od sítě. Ke zvláštnostem tohoto přístroje patří
přepínač na jeho spodní straně, kterým přepnete výstup na pevné napětí 13,8 V. Toto napětí
můžete využít pro mnoho aplikací v automobilech nebo pro napájení vysílaček a podobných
zařízení.
Obsah
Strana
Účel a možnosti použití přístroje............................................................................................... 2
Bezpečnostní předpisy ............................................................................................................... 2
Součásti přístroje a ovládací prvky .......................................................................................... 4
Popis funkce napájecího zdroje................................................................................................. 5
Uvedení napájecího zdroje do provozu..................................................................................... 5
V ŠEOBECNĚ .................................................................................................................................... 5
P ŘIPOJENÍ SÍŤOVÉHO KABELU ........................................................................................................... 5
N ASTAVENÍ POŽADOVANÉHO VÝSTUPNÍHO NAPĚTÍ ............................................................................. 5
P ŘEPNUTÍ PŘÍSTROJE NA PEVNÉ VÝSTUPNÍ NAPĚTÍ 13,8 V................................................................. 5
P ŘIPOJENÍ SPOTŘEBIČE ................................................................................................................... 6
Čištění a údržba napájecího zdroje ........................................................................................... 6
Výměna pojistky .......................................................................................................................... 6
Poruchy přístroje a jejich odstranění ........................................................................................ 7
Technické údaje........................................................................................................................... 7
Účel a možnosti použití přístroje
• Napájení nízkonapěťových spotřebičů se stejnosměrným napětím 3 až 15 V po připojení na
šroubové svorky (zdířky) přístroje.
• Připojené spotřebiče nesmějí odebírat vyšší proud než 40 A.
• Spínaný síťový napájecí zdroj odpovídá ochranné třídě 1 a lze jej připojit pouze do síťových
zásuvek se střídavým napětím 230 V / 50 Hz, které jsou vybaveny ochranným kontaktem
(kolíkem).
• Používání přístroje v nepříznivých podmínkách okolí není dovoleno. Mezi nepříznivé okolní
podmínky patří:
- vlhkost (mokro) nebo příliš vysoká vlhkost vzduchu,
- prach nebo hořlavé plyny, výpary či ředidla rozpouštědla,
- bouřka nebo bouřkové podmínky, silná elektrostatická pole atd.
Jiný způsob používání, než bylo uvedeno výše, by mohl vést k poškození tohoto přístroje.
Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým
proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby (přepojování)!
Dodržujte bezpodmínečně bezpečnostní předpisy!
Bezpečnostní předpisy
