RESET

Alsdereset-knoplangerdan5secondenwordtingedrukt,danzalhetapparaatopnieuw

opstarten.Degelestatus-LEDlichttijdenshetindrukkenprecies5secondenop.Vervolgens

gaat het LED-lampje uit en het opnieuw starten vindt plaats.

Indienudan5secondenopdereset-knopdrukt,danwordthetapparaatteruggezetop

de fabrieksinstellingen en automatisch herstart. Dit moet u bijvoorbeeld doen, voordat u

het apparaat aan een ander persoon doorgeeft. De gele status-LED licht vervolgens weer

gedurende5secondenop,maarbegintdanbij1Hzknipperen.Zodradestatus-LEDbegint

te knipperen, kan de resetknop worden losgelaten.

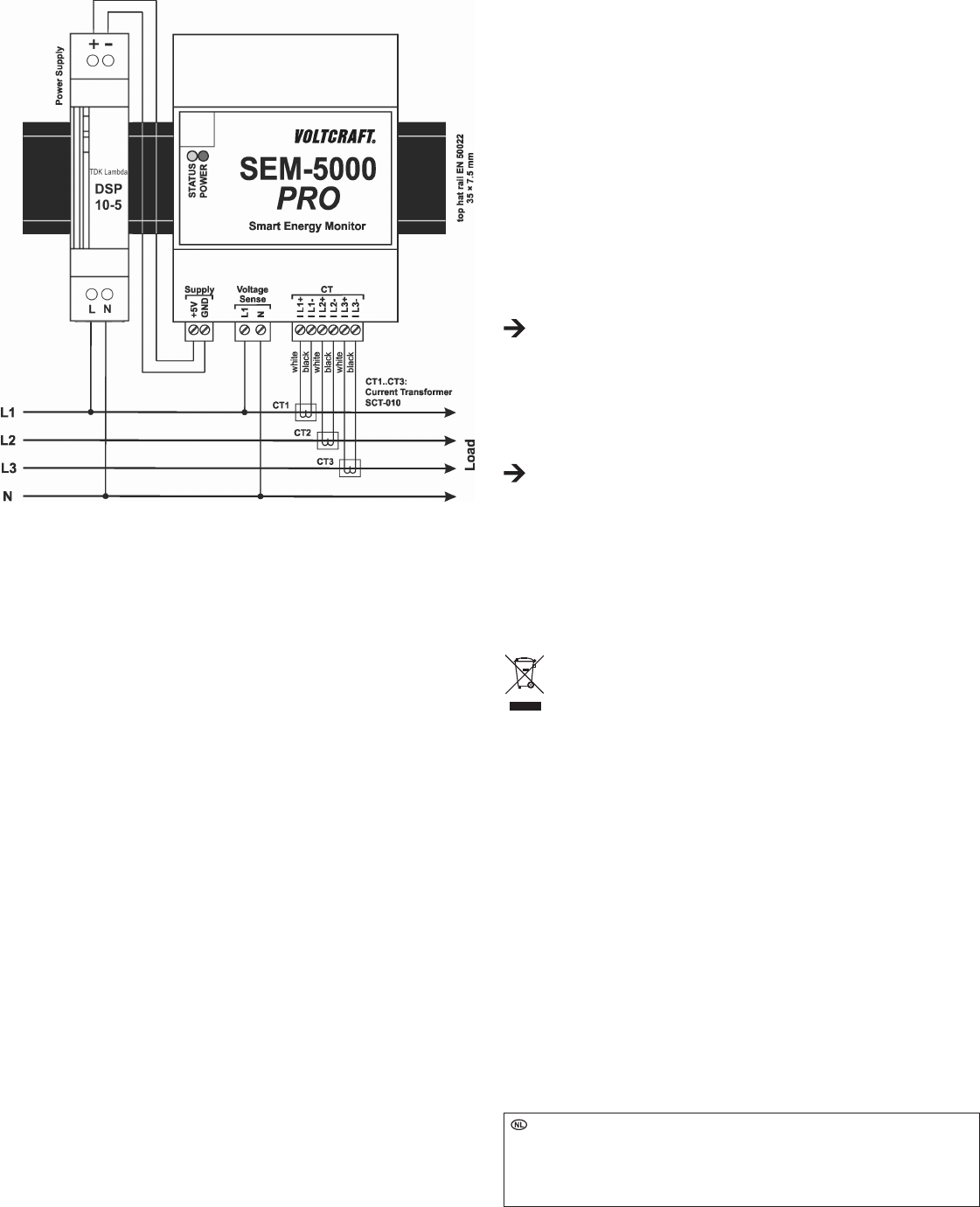

AANSLUITSCHEMA

Alle aansluitingen gebeuren met schroefklemmen. De keuze van de aansluitleidingen moet

volgens de geldende plaatselijke voorschriften en bepalingen worden uitgevoerd.

Hetsysteemisbedoeldvoorgebruikinverdeelkastvandewoning.Detransformators

moeten op L1/L2/L3 op de uitgangszijde van de hoofdstroommeter worden bevestigd. Let er

hierbij absoluut op, dat de transformators gesloten zijn en de vergrendelklemmen goed zijn

vastgeklemd.

Bijhetstartenvanhetapparaat,knippertdegroenePower-LEDmet1,5Hzenblijftdaarna

constant branden.

NETWERKCONFIGURATIE

Ukuntde“SEM-5000PRO”hetzijmeteenLAN-kabelaanopuwrouteraansluitenofopeen

USB-poorteendraadlozeadapterinpluggen.

LAN

Netwerkconguratie per LAN (begininstelling DHCP):

Ukuntook“SEM-5000PRO”rechtstreeksviaeenLAN-kabelmetderouterverbinden.Zodra

deverbindingtotstandisgebracht,kandewebinterfaceviadeonderstaandeURL’sinde

browser worden bereikt.

Ukuntookzoekenindesoftwarevanuwrouterindelijstmetaangeslotenapparatennaar

“SEMxxxxxx”zoekenendewebinterfacemethettoegewezenIP-adresbezoeken:

http://<IP-Adresse>.

IP-adres voor noodgevallen:

De“SEM-5000PRO”beschiktovereenIP-adresvoornoodgevallen,zodatdezebijmiscon-

guratiebereikbaaris,zonderdezetehoevenresetten.HetIP-adresvoornoodgevallenisvast

geprogrammeerd en kan niet worden gewijzigd. De LAN-adres is: 172.24.127.127

Decomputermoetvoordezetoeganginhetzelfdeadresbereikzijningeschakeld;stelhet

TCP/IPv4-adresvandecomputerhandmatigopbijvoorbeeld172.24.127.1in(hetsubnet

maskwordtdaarbijautomatischingesteldop255.255.0.0).

WLAN (DRAADLOOS)

Netwerkconguratie met de Access Point functie van de “SEM-5000 PRO”:

• Vanuitdefabriekisde“SEM-5000PRO”metingevoegdedraadlozeUSB-adapterals

accesspointgecongureerd.Omverbindingtemakenmethetdraadlozenetwerkvan

de“SEM-5000PRO”,dientutezoekennaardebeschikbaredraadlozenetwerken“SEM

xxxxxx”enverbinduzichmetditnetwerk.Hetstandaardwachtwoordis87654321.

• Zodradeverbindingtotstandisgebracht,kuntudegebruikersinterfaceindebrowserop

http://192.168.127.1bereiken.Ukuntnuopeenvoudigewijzedenetwerkinstellingenviade

webinterface doorvoeren. De betreffende procedure is te vinden in de gebruikershandlei-

ding, die u kunt bekijken door te klikken op het vraagteken in de rechterbovenhoek van de

pagina.

Maak verbinding met de router met behulp van WPS:

• MetWPS(WiFiProtectedSetup),kuntusneleneenvoudigeenveiligedraadlozeverbin-

dingmetderouterinstellen.DevoorwaardenzijndatuwdraadlozebasisstationmetWPS

ondersteunt,datdaardoorWPSgeactiveerdisendatdeSSID(draadlozenetwerkacquisi-

tie)vanhetdraadlozebasisstationzichtbaaris.Bovendiendientdeinde“SEM-5000PRO”

gebruikteUSBWLAN-adapterWPS-compatibeltezijn.

• DruknuopdeWPS-knopopderouter.Afhankelijkvanhettyperouterzaleenovereenkom-

stige LED beginnen te knipperen.

• DrukvervolgensopdeWPS-knopopde“SEM-5000PRO”.BeideLED’svande“SEM-5000

PRO”knipperennuafwisserlendtijdensmaximaal2minuten.Gedurendedezetijdzullen

beideinrichtingennaareengeschiktsignaalzoeken.Zodradeverbindingwordtgemaakt

(echter op zijn laatst na 2 minuten) dienen de lampjes te knipperen.

• Ukuntnudewebinterfacevande“SEM-5000PRO”over“sem”of“sem-xxxxxx”,eenpunt

endenaamDNS-achtervoegselbereiken,zoalsbijvoorbeeld“Sem-42D5FC.box”of“sem-

42D5FC.localdomain”.

 “Xxxxxx”zijnhierdelaatste6cijfersvanhetMAC-adresvande“SEM-5000PRO”.

 DeDNS-achtervoegselnaamkrijgtubijhettypenvan“ipcong‘indeopdrachtpromptopuw

PC.

 Alternatievenhiertoezijnhttp://semenhttp://sem-xxxxxx.

• Mochtunietinstaatzijnomverbindingtemakenmetdewebinterfacevande“SEM-5000

PRO”viadeURL’s,dankuntuookzoekenindesoftwarevanuwrouterindelijstvan

aangeslotenapparatennaar“sem-xxxxxx”enhetwebgebruikersinterfacebellenmethet

toegewezenIP-adres:http://<IP-Adresse>.

 BijproblemenmetdeontvangstishetraadzaamomdedraadlozeUSB-adapter

(optioneel,nietinbegrepen)viaeenUSB-verlengkabel(lengtemax.1,8m)teinstalleren

buiten de verdeelkast.

VERKLARING VAN OVEREENSTEMMING (DOC)

Hierbijverklarenwij,ConradElectronicSE,Klaus-Conrad-Straße1,D-92240Hirschau,dat

dit product in overeenstemming is met de basale eisen en andere relevante voorschriften,

zoalsgenoemdindeRichtlijn1999/5/EG.

De conformiteitsverklaring voor dit product vindt u onder:

www.conrad.com

ONDERHOUD

Hetproductvergtgeenonderhoud.Inhetproductbevindenzichgeenonderdelendiedooru

onderhoudendienenteworden;open/demonteerhetdaaromnooit.

Laat onderhoud of reparaties uitsluitend uitvoeren door een vakman of in een gespeciali-

seerde werkplaats.

AFVALVERWIJDERING

Het product hoort niet bij het huishoudelijk afval.

Voer het product aan het einde van zijn levensduur conform de geldende wettelijke

voorschriften af.

TECHNISCHE GEGEVENS

a) Netadapter veiligheidsrails

Bedrijfsspanning ...................................230V/AC,50Hz

Uitgang .................................................5V/DC,1,5A

Geschikteveiligheidsrails .....................DIN35

b) SEM-5000 PRO

Bedrijfsspanning ...................................5V/DC

Meetbereik stroom ............................... 0,02A-75A(perfase)

Meetbereik spanning ...........................230V/AC±10%

Ethernet ................................................10/100Base-T

Afmetingen(BxDxH) ......................... 71,3x62,5x90,5mm(metxeerschuiver93,5mm)

Geschikteveiligheidsrails .....................DIN35

Omgevingsvoorwaarden .......................temperatuur-10°Ctot+55°C,luchtvochtigheidmax.

85%,nietcondenserend
