User manual

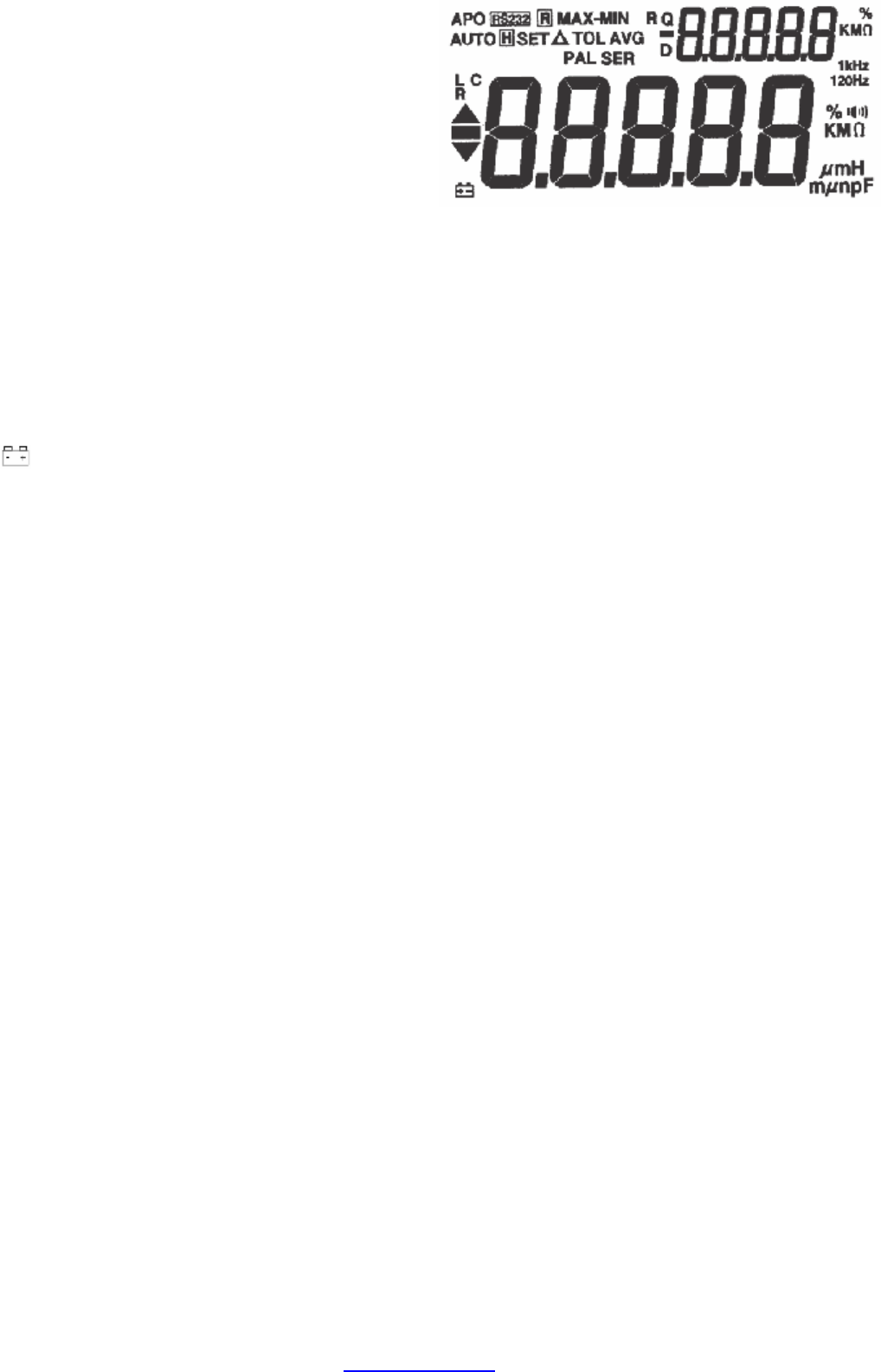

APO AUTO Power Off kontrolka
RS232 kontrolka pro aktivní rozhraní
R kontrolka pro záznam hodnot MIN a MAX
MAX kontrolka pro maximální hodnotu
MIN kontrolka pro minimální hodnotu
AVG kontrolka pro průměrnou hodnotu
AUTO kontrolka pro automatický výběr rozsahu
H kontrolka pro funkci HOLD
SET kontrolka pro modus nastavení
D kontrolka pro měření referenční hodnoty
TOL kontrolka pro měření tolerančních hodnot
PAL kontrolka pro paralelní mód (paralelní zapojení)
SER kontrolka pro sériový mód (sériové zapojení)
D kontrolka pro koeficient ztrát = 1/Q
Q kontrolka pro kvalitu
R kontrolka pro paralelní nebo sériový ztrátový odpor
% kontrolka pro toleranci (v %)
1 kHz kontrolka pro měřicí frekvenci 1 kHz
120 Hz kontrolka pro měřicí frekvenci 120 Hz
L C R kontrolky pro měření indukčnosti „L“ (cívka), kapacity „C“ (kondenzátor) a odporu v ohmech „R“
• kontrolka pro změnu nastavené hodnoty směrem nahoru, resp. ukazatel horní tolerance
‚ kontrolka pro změnu nastavené hodnoty směrem dolů, resp. ukazatel dolní tolerance
symbol pro výměnu baterie
K M Ω kontrolky pro měrné jednotky při měření odporu
µmH kontrolky pro měrné jednotky při měření indukčnosti
mµnpF kontrolky pro měrné jednotky při měření kapacity
Obsah
Úvod
Účel použití
Prvky nastavení
Obsah
Bezpečnostní pokyny
Představení přístroje
Popis funkcí a ovládacích tlačítek
Likvidace přístroje
Odstraňování poruch
Údržba a kalibrace
Technická data a tolerance měření
Bezpečnostní pokyny
Při škodách vzniklých nedodržením tohoto návodu k obsluze zaniká nárok na záruku. Neručíme za následné
škody, které z toho plynou. Za věcné škody a škody na zdraví, které vznikly neodbornou manipulací nebo
zanedbáním bezpečnostních pokynů, nepřebíráme odpovědnost! V takovém případě zaniká nárok na jakoukoliv
záruku. Přístroj je sestaven a přezkoušen v souladu s normami DIN 57 411, část 1 / VDE 0411, část 1 – ochranná
opatření pro elektronické měřicí přístroje – a opustil výrobce v bezvadném bezpečnostně-technickém stavu.
V zájmu zachování tohoto stavu a zajištění bezpečného provozu je uživatel povinen dbát pokynů a varování
uvedených v tomto návodu k použití.
- Měřicí přístroje nepatří do rukou dětem!
- V komerčních zařízeních je třeba dbát schválených bezpečnostních předpisů pro elektrická zařízení konkrétní
organizace.
- K použití měřicího přístroje a příslušenství ve školách, vzdělávacích zařízeních a v zařízeních pro volný čas smí
docházet pouze pod dohledem vyškoleného personálu.
- Buďte obzvláště opatrní při manipulaci se střídavým napětím vyšším než 25 V (AC), resp. se stejnosměrným
napětím vyšším než 35 V (DC). Už při dotyku s elektrickými vodiči pod tímto napětím můžete utrpět život ohrožující
úder elektrickým proudem.
- Před každou změnou měřicího rozsahu je třeba měřicí hroty odpojit od měřeného objektu.
- Přezkoušejte před každým měřením Váš měřicí přístroj, resp. Vaše měřicí vodiče s ohledem na poškození.
- Před každým měřením je třeba měřené kapacity (kondenzátory) dokonale vybít.
- Měření na elektrických prvcích obvodu, které jsou pod napětím, je nepřípustné! Kromě toho zde existuje
ohrožení života při dotyku s napětím vyšším než 25 VACrms, resp. 35 VDC.
- Nepracujte s měřicím přístrojem v místnostech a za nepříznivých podmínek prostředí, kde jsou přítomny hořlavé
plyny, páry nebo prach nebo kde by tyto být přítomny mohly.
