User manual

6.) Procédez de la même façon pour le réglage de la seconde pointe de mesure sur l’entrée CH2.

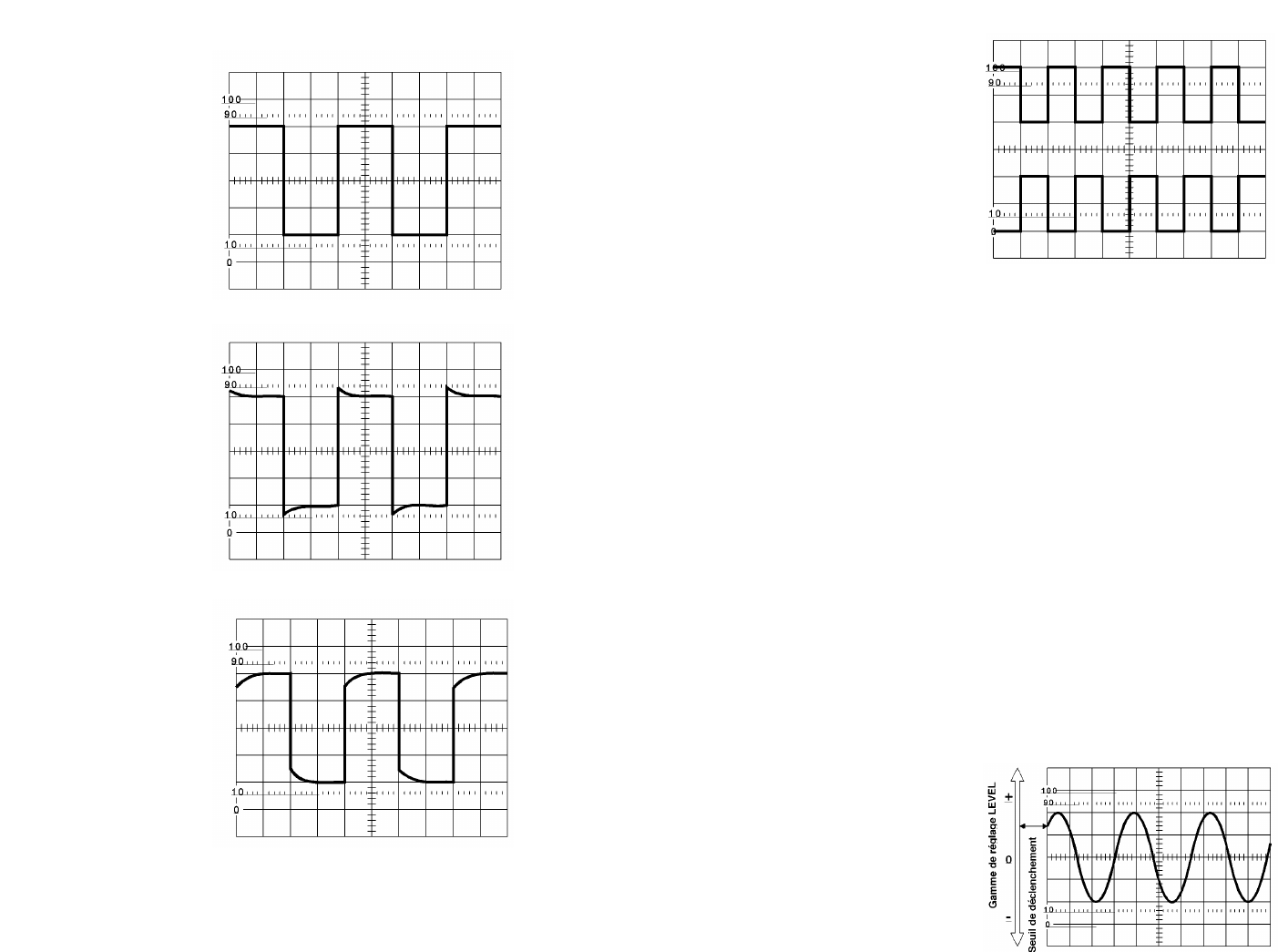

Figure 8.1-1 Réglage optimal
Figure 8.1-2 Surcompensation
Figure 8.1-3 Compensation insuffisante
8.1.2 Réglage de la balance DC
Il n’est que rarement nécessaire de régler la balance DC. Veillez cependant à la vérifier régulièrement
et à la corriger si nécessaire. Les boutons de réglage de la balance DC se trouvent à côté des
touches de positionnement vertical. Pour la correction, procédez comme suit :
1.) Réglez le couplage d’entrée sur GND, la sensibilité d’entrée sur 5 mV/div et la base de temps sur 1
ms/div.
Figure 7.4-1
Passez à nouveau en mode ADD. A présent, le canal 2 est soustrait du canal 1. Comme les deux
canaux reçoivent des signaux identiques, le résultat est nul et l’écran affiche une ligne horizontale. En
raison des différences de précision des atténuateurs d’entrée, il peut arriver qu’il apparaisse
néanmoins un carré de très faible amplitude.
7.5 Déclenchement
Le déclenchement est une fonction très importante de l’oscilloscope. Il est donc vivement conseillé de
se familiariser avec les différentes possibilités de déclenchement.
7.5.1 Mode de déclenchement (MODE )
AUTO
En mode AUTO, le générateur de déviation est inactif et la trace apparaît même en l’absence de
signal. Un signal de déclenchement est créé automatiquement lorsque le signal entrant dispose d’une
fréquence supérieure à 25 Hz. Le mode AUTO convient aux formes de signal simples. Il peut parfois
être nécessaire de " capturer " l’image en effectuant quelques réglages à l’aide du bouton LEVEL.
NORM
Dans ce mode de fonctionnement, la trace n’apparaît pas en l’absence de signal. Un décalage apparaît
lorsque le signal correspond à la valeur seuil déterminée avec le bouton LEVEL. Si vous disposez d’un
signal sinusoïdal et que vous tournez doucement le bouton LEVEL, vous pourrez reconnaître au début
du faisceau la position du seuil de déclenchement. Les figures 7.5-1 et 7.5-2 représentent des signaux
avec des seuils de déclenchement différents. Dans les deux cas, le déclenchement s’effectue sur le
front montant (positif). Ceci est déterminé par la position du bouton SLOPE. En position tirée (+), le
déclenchement s’effectue sur le front positif. En position enfoncée (–), il s’effectue sur le front négatif
(descendant). La figure 7.5-3 représente une courbe dont le seuil de déclenchement se situe sur le
front négatif. Le seuil de déclenchement correspond à celui de la figure 7.5-1.
Figure 7.5-1
