Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3%
abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, ist es empfehlenswert vor
dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen,
um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie
die ideale Montageposition für Ihre spezielle Raumsituation ermitteln.

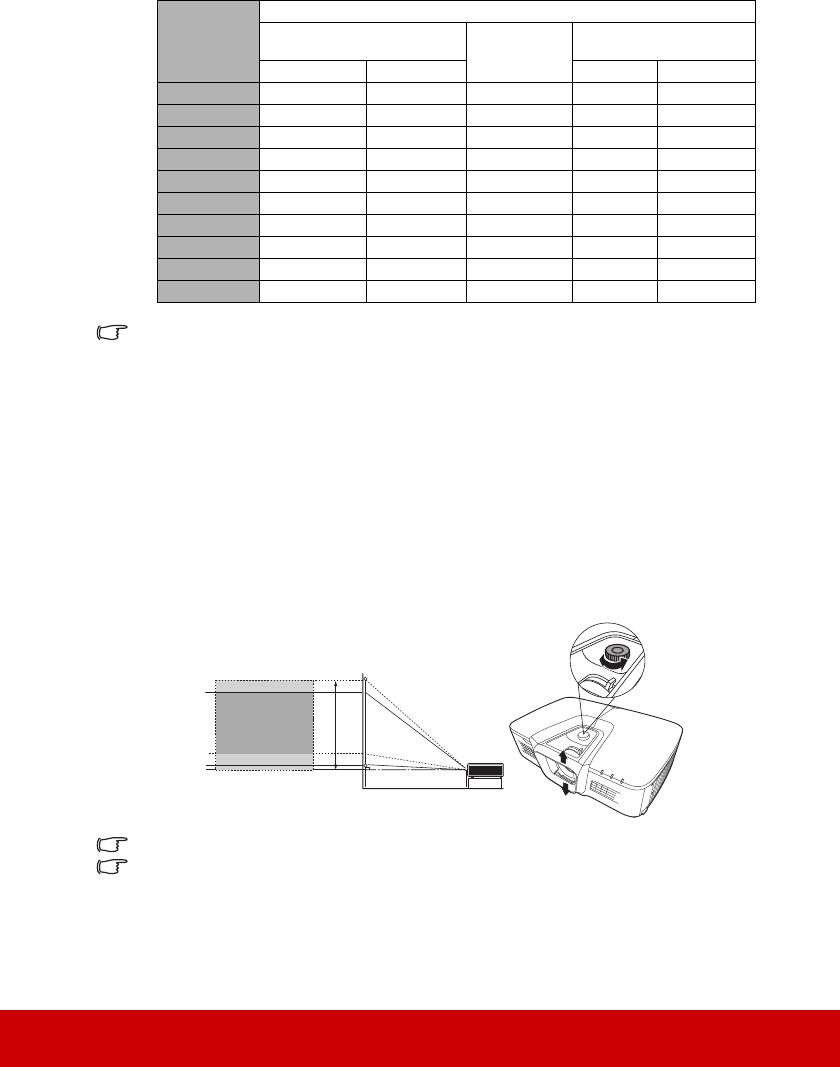

Projektionslinse vertikal verschieben
Die Steuerung der vertikalen Verschiebung der Objektivlinse ermöglicht eine flexible
Installation des Projektors. Sie können den Projektor somit etwas ober- oder unterhalb der
obersten Ebene des projizierten Bildes aufstellen.
Sie können das Rad verwenden, um die Projektionslinse nach oben und unten innerhalb des
erlaubten Rahmens und abhängig von der gewünschten Bildposition zu verschieben.
Linsenverschiebungsrad verwenden:
Drehen Sie das Rad, um die Position des projizierten Bildes anzupassen.
Ziehen Sie das Rad nicht zu fest an.
Das Einstellen der Linsenverschiebung hat keinen Einfluss auf die Bildqualität.
(a)
Leinwandgröße
[Zoll (cm)]
16:9-Bild auf einer 4:3-Leinwand
(b) Projektionsabstand [m (Zoll)]
(c) Bildhöhe
[cm (Zoll)]
(d) Vertikaler Abstand
[cm (Zoll)]
min. max. min. max.
60 (152) 1,3 (51) 2,1 (82) 69 (27) 5,1 (2,0) 10,3 (4,1)
70 (178) 1,5 (60) 2,4 (96) 80 (32) 6,0 (2,4) 12,0 (4,7)
80 (203) 1,7 (68) 2,8 (110) 91 (36) 6,9 (2,7) 13,7 (5,4)
90 (229) 2,0 (77) 3,1 (123) 103 (41) 7,7 (3,0) 15,4 (6,1)
100 (254) 2,2 (86) 3,5 (137) 114 (45) 8,6 (3,4) 17,1 (6,8)
110 (279) 2,4 (94) 3,8 (151) 126 (50) 9,4 (3,7) 18,9 (7,4)
120 (305) 2,6 (103) 4,2 (164) 137 (54) 10,3 (4,1) 20,6 (8,1)
130 (330) 2,8 (111) 4,5 (178) 149 (59) 11,1 (4,4) 22,3 (8,8)
140 (356) 3,0 (120) 4,9 (192) 160 (63) 12,0 (4,7) 24,0 (9,5)
150 (381) 3,3 (128) 5,2 (205) 171 (68) 12,9 (5,1) 25,7 (10,1)
